Stesen Automatik Bga Rework

Stesen Kerja Semula BGA Automatik

1. Penggunaan Stesen Kerja Semula BGA Automatik

Papan induk komputer, telefon pintar, komputer riba, papan logik MacBook, kamera digital, penghawa dingin, TV dan elektronik lain daripada industri seperti perubatan, komunikasi, kereta, dsb.

Sesuai untuk pelbagai jenis cip: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA dan cip LED.

2. Ciri-ciri Produk Stesen Kerja Semula BGA Automatik

• Kecekapan Tinggiadalah matlamat utama dalam usaha berterusan kita untuk mencapai kesempurnaan. Dengan elemen pemanasan halus, suntikan udara panas atas 1000W, dan sistem pemanasan bawah IR ultra-besar, DH-A2E menawarkan kecekapan yang sangat baik dalam prestasi pematerian dan penyamarataan. Pengapit serba boleh direka khas untuk pelbagai PCB, daripada telefon mudah alih ke papan pelayan.
• Kebolehpercayaandaripada DH-A2E memastikan kadar hasil yang berkualiti tinggi dan stabil. Penggunaan mikropemproses industri kabur baharu dan mekanisme linear ketepatan gred penerbangan memberikan hasil yang lebih tepat dan boleh dipercayai. Sistem Penjajaran Warna Berbeza yang tepat dan jelas memastikan penjajaran yang boleh dipercayai.
• Reka Bentuk Mesra Penggunadengan antara muka operasi bersepadu meningkatkan pengalaman pengguna. Tiada peralatan tambahan atau bekalan udara diperlukan; Kuasa AC sahaja sudah memadai. Dengan hanya dua jam latihan, pengendali boleh memahami dan mengendalikan pengawal intuitif dengan mudah, yang direka bentuk untuk menjadi sangat mesra pengguna.

3.Spesifikasi Stesen Kerja Semula BGA Automatik

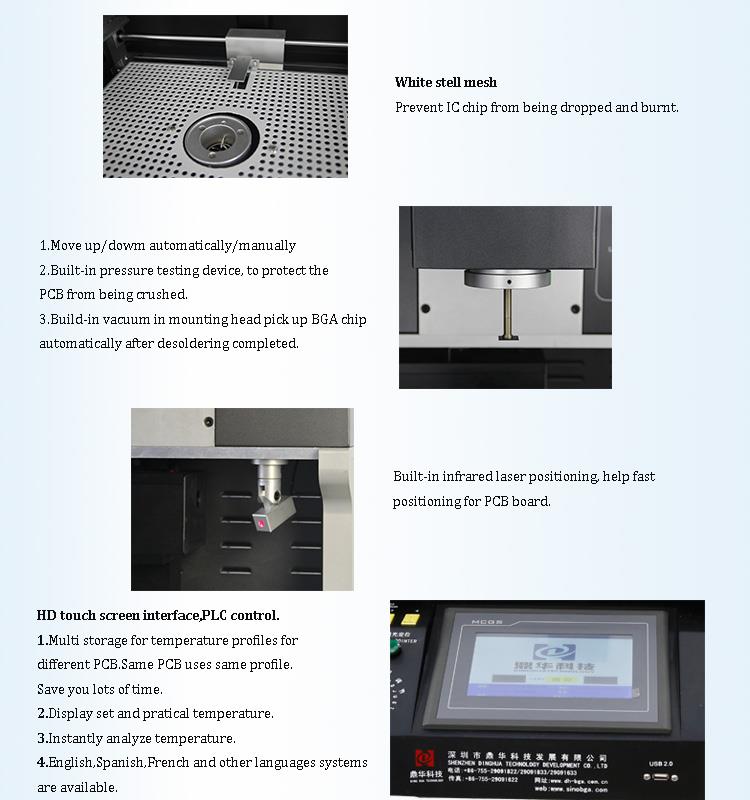

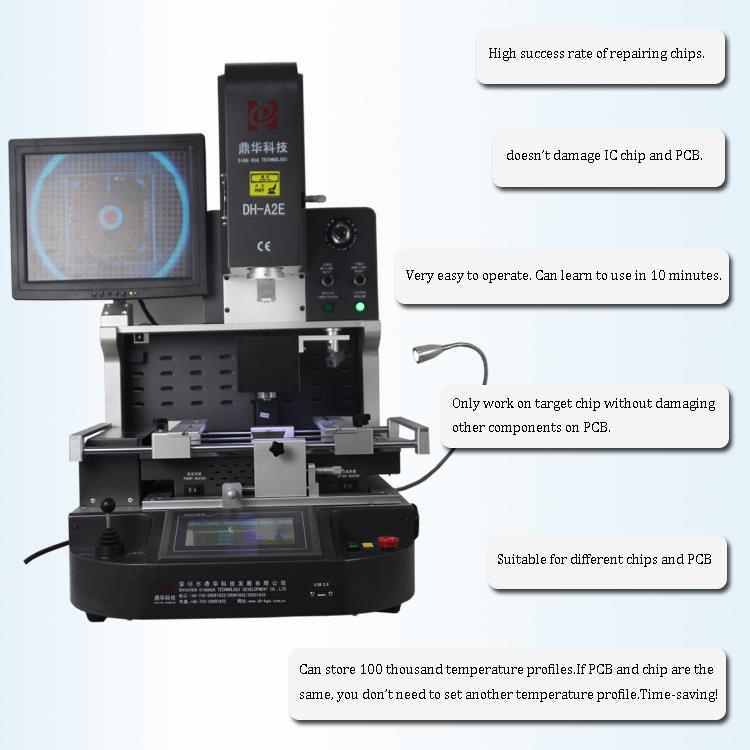

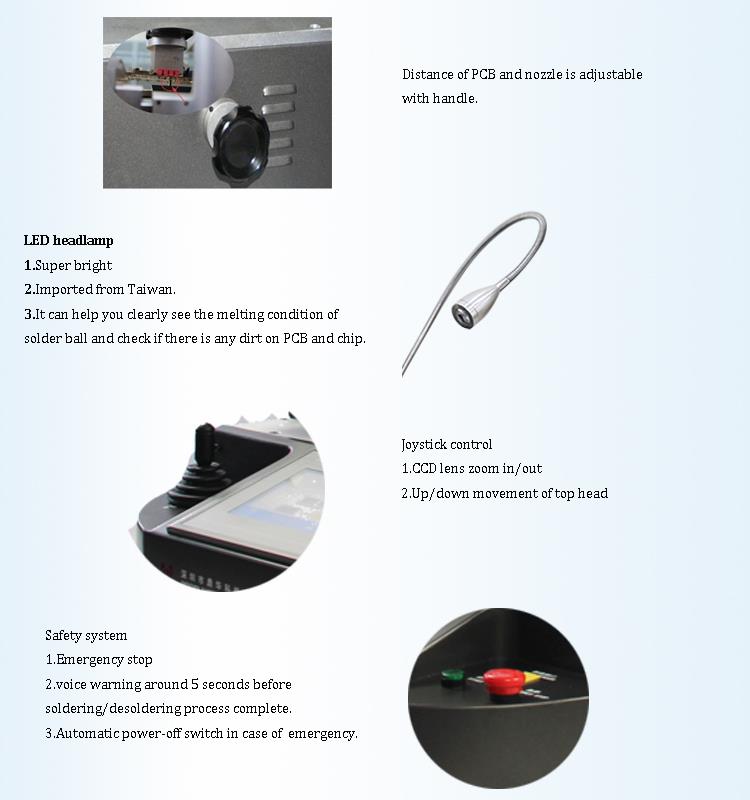

4.Butiran Stesen Kerja Semula BGA Automatik

5. Mengapa Memilih Stesen Kerja Semula BGA Automatik Kami?

6.Sijil Stesen Kerja Semula BGA Automatik

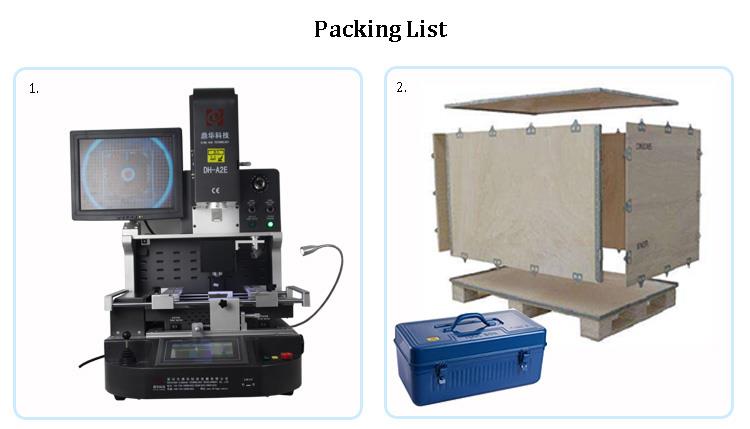

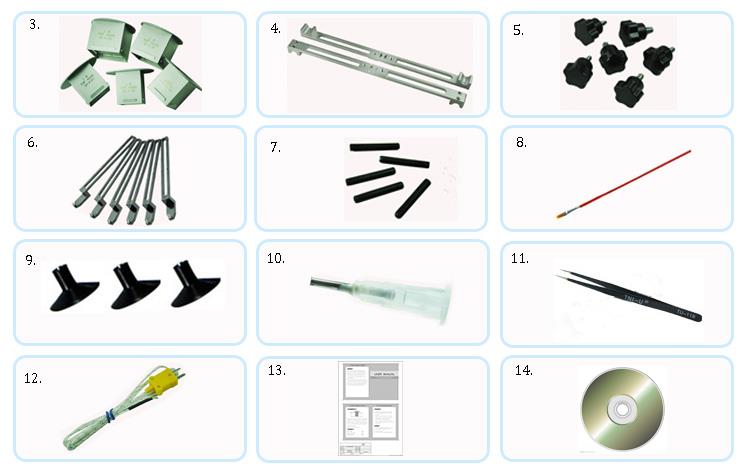

7. Pembungkusan & Penghantaran Stesen Kerja Semula BGA Automatik

8. Pengetahuan Berkaitan Stesen Kerja Semula BGA Automatik

Kaedah dan Teknik Peletakan Bola BGA:

1.Pertama:Pastikan permukaan pad bola BGA rata. Jika tidak rata, ratakan pad. Jika ia tidak kelihatan pada mata, bersihkan dengan air basuhan dan periksa dengan sentuhan. Tidak sepatutnya ada burr. Jika pad tidak berkilat, tambah fluks dan gosok pad ke belakang dan ke belakang sehingga ia menjadi berkilat. Selepas menyelesaikan ini, pad perlu dibersihkan.

2. Kedua:Ini adalah salah satu langkah utama. Gunakan berus kecil berkepala rata untuk menyapu lapisan tampal pateri secara perlahan pada pad BGA. Fluks mesti digunakan secara sama rata dan murah hati. Di bawah cahaya pendarfluor, fluks harus kelihatan sama rata. Jika tidak dilakukan dengan betul, sama ada anda memanaskan dengan atau tanpa jejaring keluli, ia boleh menyebabkan masalah, terutamanya jika pemanasan tanpa jejaring keluli, kerana fluks akan panas tidak sekata, yang berpotensi membawa kepada sambungan bola pateri.

Perkara Penting:

• Jaring Keluli:Ia mesti bersih, dan tidak boleh cacat. Jika cacat, ia perlu diperbetulkan dengan tangan; jika ubah bentuk terlalu teruk, mesh perlu diganti.
• Pemilihan Bola Pateri:Bola pateri di pasaran terdapat dalam saiz seperti {{0}}.2mm, 0.25mm, 0.3mm, 0.35mm, {{1 0}}.4mm, 0.45mm, 0.5mm, 0.6mm dan 0.76mm. Pastikan anda memilih bola pateri bersih dengan saiz seragam, dan bezakan antara bola pateri tanpa plumbum dan bola pateri berplumbum, kerana suhu lebur berbeza.

3. Ketiga:Letakkan cip pada dasar platform pengendalian bola, kemudian tuangkan stensil ke permukaan rata jaring keluli untuk melepaskan bilangan bola pateri yang sesuai ke dalam setiap lubang. Goncangkan jaring keluli perlahan-lahan untuk memastikan penempatan bola pateri yang betul, kemudian keluarkan jaring keluli. Seterusnya, gunakan kamera untuk klip bola pateri dan alihkannya ke meja pemanasan. (Apabila mencairkan bebola pateri, pastikan untuk membezakan antara suhu plumbum dan bebas plumbum-secara amnya, plumbum cair pada 190 darjah dan bebas plumbum pada 240 darjah.) Apabila memanaskan BGA, bahan di bawah BGA hendaklah diperbuat daripada haba yang kecil- bahan pengalir, seperti kain bersuhu tinggi, supaya pemanasan berlaku dengan cepat. Ini menghalang kerosakan pada cip dengan pemanasan berpanjangan.

4. Keempat:Bilakah pemanasan harus dihentikan? Apabila warna bola pateri bertukar kepada kelabu dan kemudian bertukar berkilat dan cair, sudah tiba masanya untuk berhenti. Adalah lebih baik untuk memanaskan di bawah pencahayaan yang baik, sebaik-baiknya cahaya pendarfluor, untuk penglihatan yang lebih baik. (Nota: Bahagian tengah BGA biasanya memanaskan lebih perlahan daripada kawasan sekitarnya. Perhatikan bola pateri bertukar daripada kelabu kepada terang untuk menunjukkan ia dipanaskan dengan betul. Pemula mungkin mendapati ini sukar, jadi kaedah lain adalah dengan menyentuh BGA pemanasan perlahan-lahan dengan pinset. Jika bola pateri berubah bentuk menjadi cecair, ia bersedia. Jika tidak, ia akan beralih.) Jika cip terlalu tebal dan sukar untuk dipanaskan, gunakan pistol haba pada tempat yang tetap. ketinggian, memastikan ia bergerak. Elakkan memfokuskan haba pada satu tempat, kerana ini boleh menyebabkan kerosakan. Bola pateri di tengah BGA akan menjadi cerah apabila pemanasan selesai. Biarkan ia sejuk secara semula jadi untuk hasil yang berjaya.
