BGA Rework Station VGA Optik
DH A4D penuh rebal automatik, stesen BGA mesin semula dengan sistem penjajaran optik. Skrin sentuh HD, mesin lelaki pintar, tetapan sistem digital.
Description/kawalan

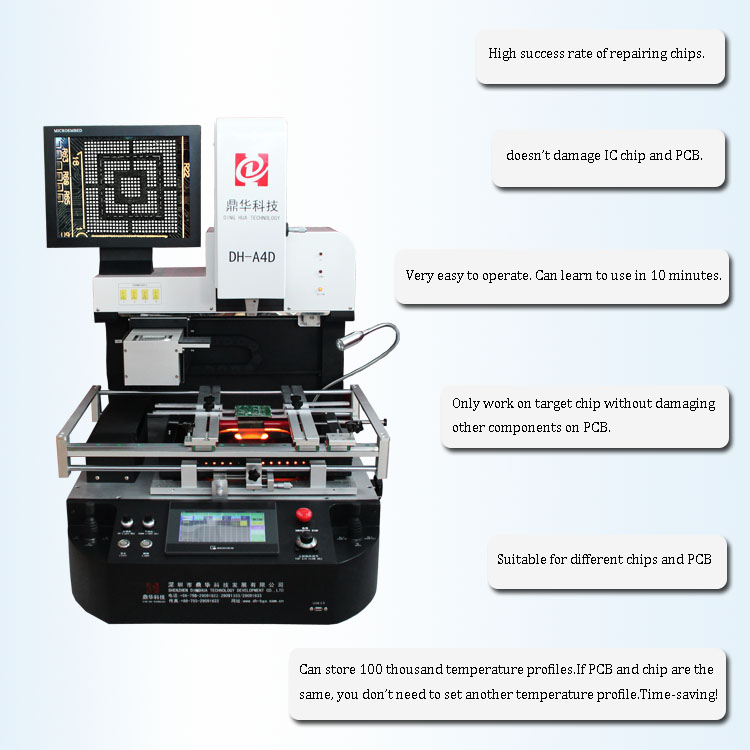

BGA Rework Station VGA Optik
1.Application of BGA Rework Station VGA Card Optical
Papan induk komputer, telefon pintar, komputer riba, papan logik MacBook, kamera digital, penghawa dingin, TV dan peralatan elektronik lain dari industri perubatan, industri komunikasi, industri kereta dan lain-lain.
Sesuai untuk jenis cip yang berbeza: cip BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, cip LED.
2. Ciri-ciri Produk Stesen BGA Rework VGA Kad Optikal
• Desoldering, pemasangan dan pematerian secara automatik.
• Sistem penjajaran optik tepat
Dengan 15inches dan 1980P, walaupun selepas titik pematerian kecil boleh dilihat sepenuhnya, zum dalam 10x ~ 220x.

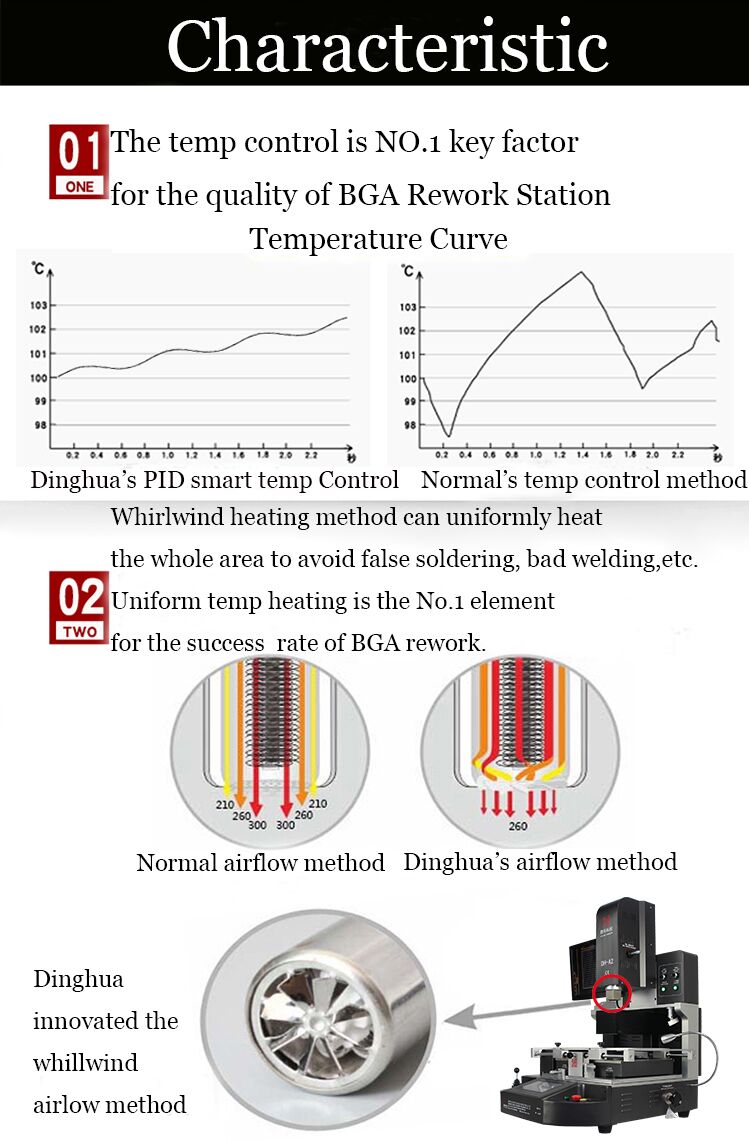

• Komputer yang merupakan otak mesin, yang dikawal oleh PLC dan PID.
• Vakum terbina dalam kepala pelekap memungut cip BGA secara automatik selepas penuaan selesai.

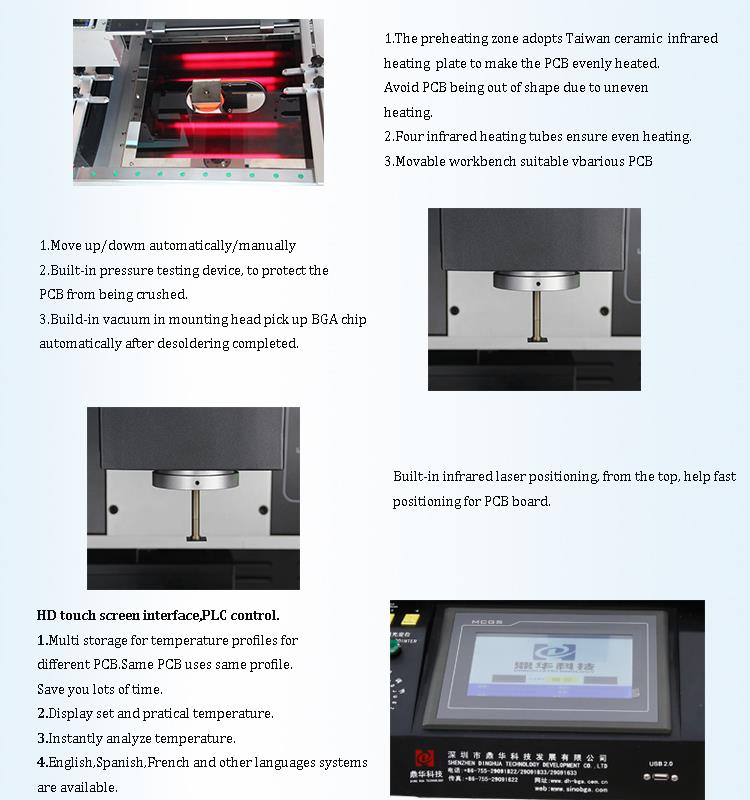

• Kawasan pemanasan IR, tiub pemanasan serat karbon, cahaya gelap mudah diserap oleh PCB, dan kawasan pemanasan IR boleh dipindahkan untuk kedudukan yang betul.
3. Spesifikasi BGA Rework Station VGA Optik

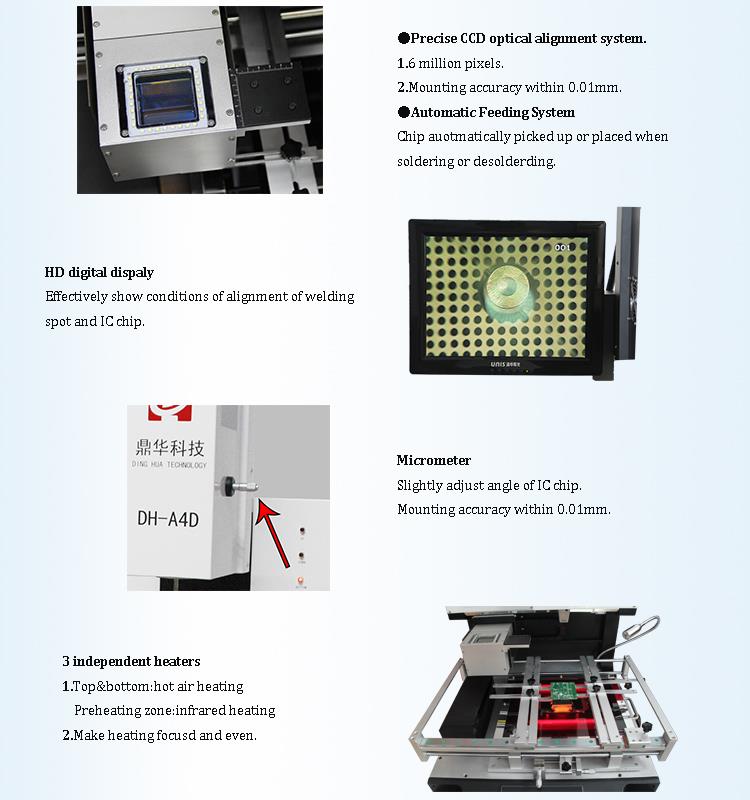

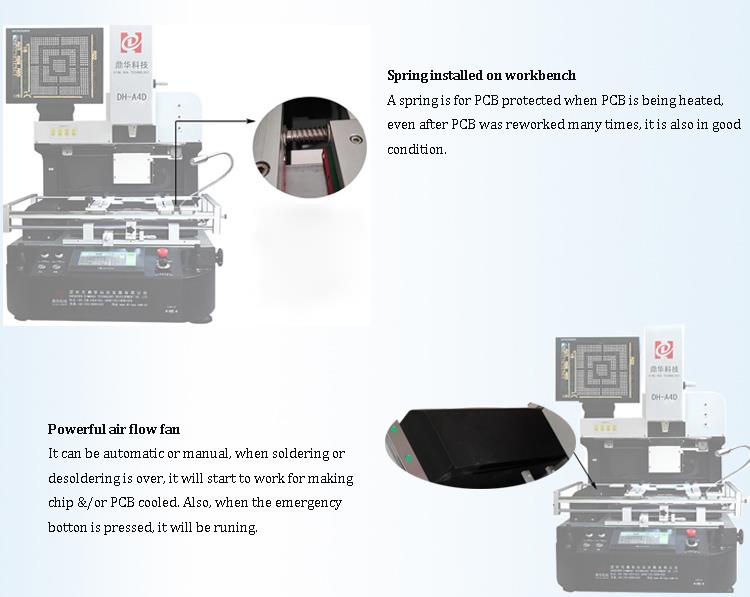

4. Butiran Stesen BGA Rework BGA VGA Optik

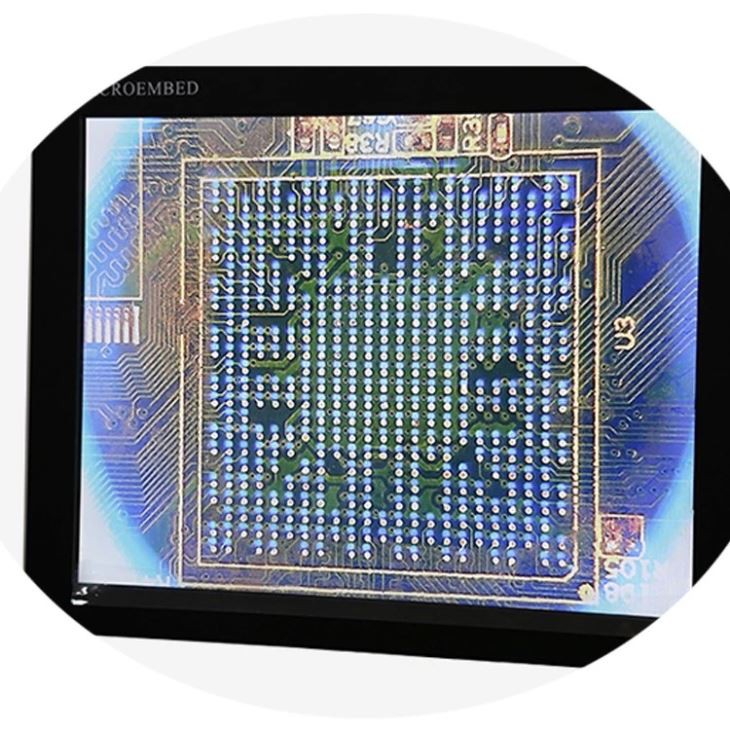

1.A kamera CCD (sistem penjajaran optik tepat);
Paparan digital 2.HD;
3. Micrometer (menyesuaikan sudut cip);
4.3 pemanas bebas (udara panas & inframerah);
5. kedudukan laser;
6. Antara muka skrin sentuh HD, kawalan PLC;
7. Kepala lampu diketuai.

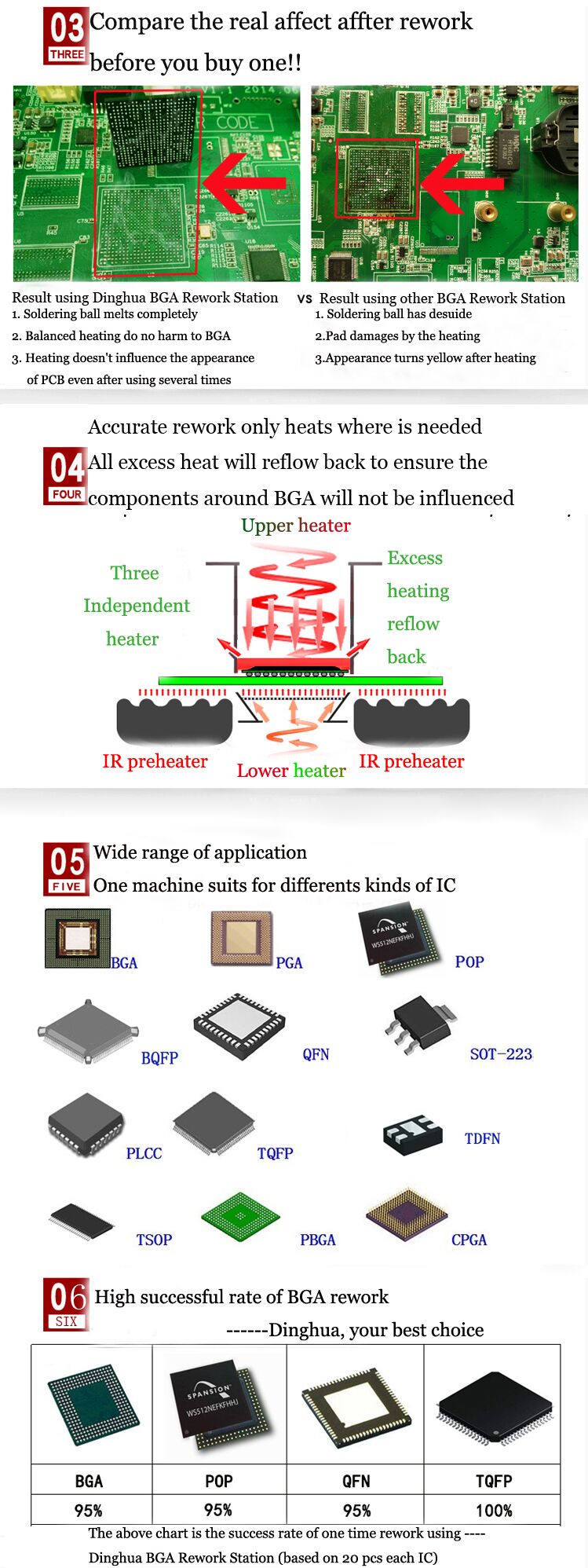

5. Kenapa Pilih Stesen BGA Rework VGA Optik kami?


6. Sijil BGA Rework Station Card VGA Optik

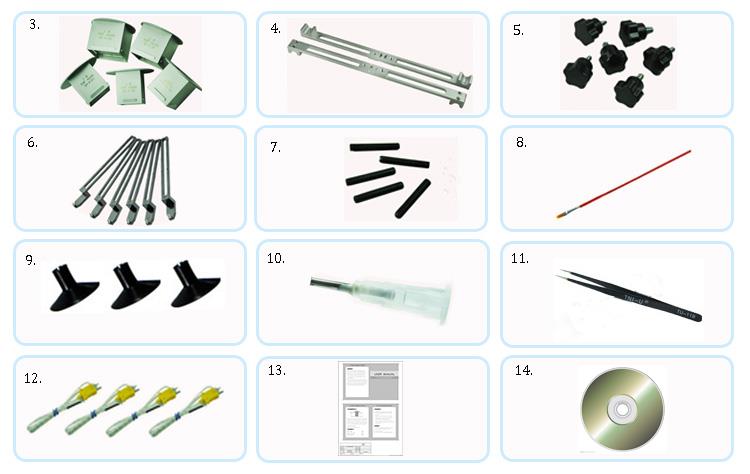

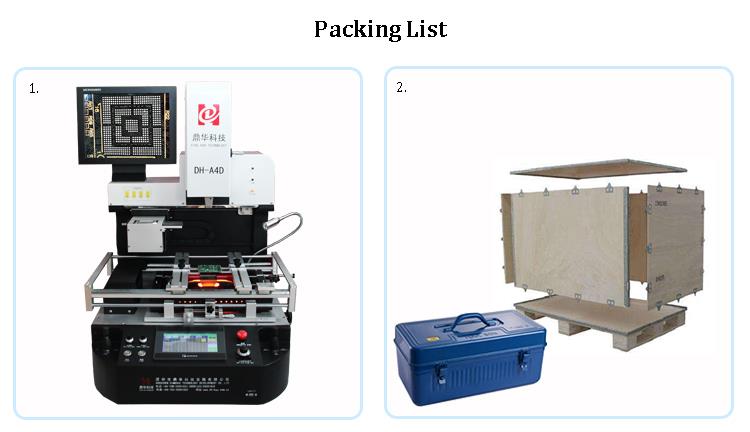

7. Pembungkusan & Penghantaran Stesen BGA Rework VGA Kad Optikal


8. Soalan Lazim Stesen BGA Rework VGA Kad Optikal
Bagaimana untuk mengukur isyarat di bawah pakej BGA?
Untuk mengukur isyarat di bawah BGA, terdapat kira-kira dua senario: Senario A: Pengukuran bentuk gelombang pada operasi IO berkelajuan rendah cip; Senario B: Pengukuran kualiti isyarat pada IO berkelajuan tinggi. Senario Senario: Ukur kelajuan rendah IO. Anda boleh meninggalkan titik ujian dalam fasa skematik dan letakkannya dalam kedudukan pengukuran yang baik. Jika anda tidak mempunyai titik ujian, anda hanya boleh terbang. Terdapat dua kes di sini: Pertama, jika pin yang akan diuji hampir di tepi cip, anda boleh terbang terus dari pad. Kaedah laluan terbang: 1, ambil cip terlebih dahulu, memerhatikan keadaan bola, jika tidak ada timah dan bentuk yang berterusan lebih baik, cip ini dapat ditarik kembali. Sudah tentu, jika anda tidak memilihnya, anda hanya boleh membuangnya dan mengubahnya. 2. Kawat enamel dibakar dengan hujung yang sangat kecil, dan besi pematerian digunakan pada pad PCB. Ratakan garis untuk memastikan ia tidak ketat, jika tidak, ia akan melantun apabila pukulan udara bertiup. 3, cip kembali ke tempatnya. Pistol udara bertiup. Rujuk kepada jawapan saya yang lain "tangan solder BGA". Kedua, jika pin yang diuji jauh dari tepi, seperti barisan ketiga, kadar kejayaan cukup rendah. Adalah disyorkan supaya anda mengeluarkan cip dan terbang semua pin ke pad. Ujian untuk mengukur. Skenario Skenario B: Bagi IO berkelajuan tinggi, seperti USB, MIPI, DDR, dan sebagainya, meninggalkan titik ujian dan laluan terbang tidak wajar, supaya hanya isyarat yang boleh diukur, dan kualiti isyarat tidak boleh diukur secara tepat. Selain itu, titik ujian itu sendiri menduduki kawasan pendawaian yang berharga dan membawa pengaruh yang buruk terhadap impedans penamatan. Cip hanya boleh dikeluarkan dan parameter S-diukur terus pada pad di bawah ujian.
