3 Zon Pemanasan Skrin Sentuh Stesen Pematerian Bga

3 zon pemanasan skrin sentuh bga stesen pematerian

Ini adalah mesin manual mewah, ia termasuk stesen kerja semula BGA, satu set besi pateri, kamera dan skrin monitor,

dan sangat popular untuk pembaikan Xbox, macbook dan PS3/4 dsb. di Amerika Selatan, Timur Tengah dan Asia Tenggara dsb.

Parameter produk 3 zon pemanasan skrin sentuh stesen pematerian BGA

Ciri dan aplikasi produkdaripada 3 zon pemanasan stesen pematerian BGA skrin sentuh

· Kedudukan laser, kedudukan cepat dan tepat bga dan pcb.

· Seterika pematerian digital luaran, bantu bersihkan bga dan papan induk dengan mudah.

· Dengan tiub vakum, ambil cip bga dengan mudah.

· Dengan antara muka USB 2.0, boleh disambungkan dengan komputer, dikawal oleh perisian.

· Tetapan masa nyata dan paparan profil suhu sebenar boleh digunakan untuk menganalisis dan membetulkan parameter.

· Sensor suhu luaran membolehkan pemantauan suhu dan analisis tepat profil suhu masa nyata.

· Skrin sentuh HD dan kata laluan permulaan untuk perlindungan dan pengubahsuaian, kawalan PLC, pelarasan tetapan diri parameter PID,

modul suhu yang tepat.

· Mengamalkan tiga zon pemanasan, pemanas atas dan pemanas rendah adalah udara panas, pemanas bawah adalah zon prapanas inframerah.

· Kawalan gelung rapat jenis K, ketepatan suhu akan berada pada ±2 darjah

· Kipas penyejuk aliran silang kuasa tinggi, menghalang PCB daripada ubah bentuk.

· Sistem pembayang bunyi: terdapat peringatan suara 5s-10s sebelum selesai pemanasan,untuk menyediakan operator

· Langkah keselamatan: pengawal terlalu panas dan fungsi berhenti kecemasan

Permohonan:
1. Stesen kerja semula ini sesuai untuk papan induk telefon bimbit, litar kotak atas set, papan litar penghala, XBOX 360,

produk digital dan sebagainya
2. Tiga zon suhu pemanasan bebas, haba atas 800W, kawasan prapemanasan IR 2700W, pemanas bawah 1200W
3. Suhu maksimum: 400 darjah
4. Komputer industri dipasang dalam mesin untuk mengawal suhu, lengkung suhu, kimpalan cip secara automatik,

prapemanasan, penyejukan, pengawal suhu pintar berketepatan tinggi, untuk membuat kawalan suhu sangat tepat
5. Pemanas boleh alih kepala, operasi mudah
6. Papan litar penyejukan kipas aliran silang kuasa tinggi
7. terbina dalam pen sedutan vakum dari belakang mengambil cip BGA
8. Pemanas inframerah plat boleh dikawal secara individu pemanasan
9. Universal PCB pemegang jig direka, kawasan kimpalan tidak memerlukan bingkai
10. Prapemanas bawah digunakan untuk memanaskan papan PCB, pastikan plat PCB tiada ubah bentuk, menyokong saiz maksimum

420*400mm PCB

11. Sesuai untuk semua jenis pembaikan BGA (CCGA,BGA,QFN, CSP,LGA,Micro SMD,MLF...)
Plumbum dan tanpa Plumbum

Butiran produk 3 zon pemanasan stesen pematerian BGA skrin sentuh

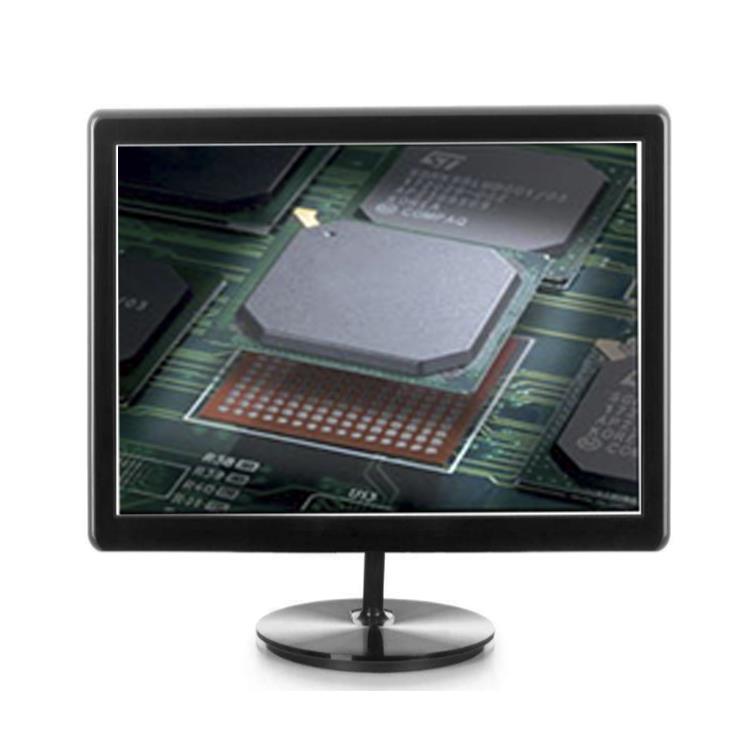

Skrin monitor (skrin paparan), 1080P, 15 inci, kita boleh memerhatikan proses lebur semasa pematerian.

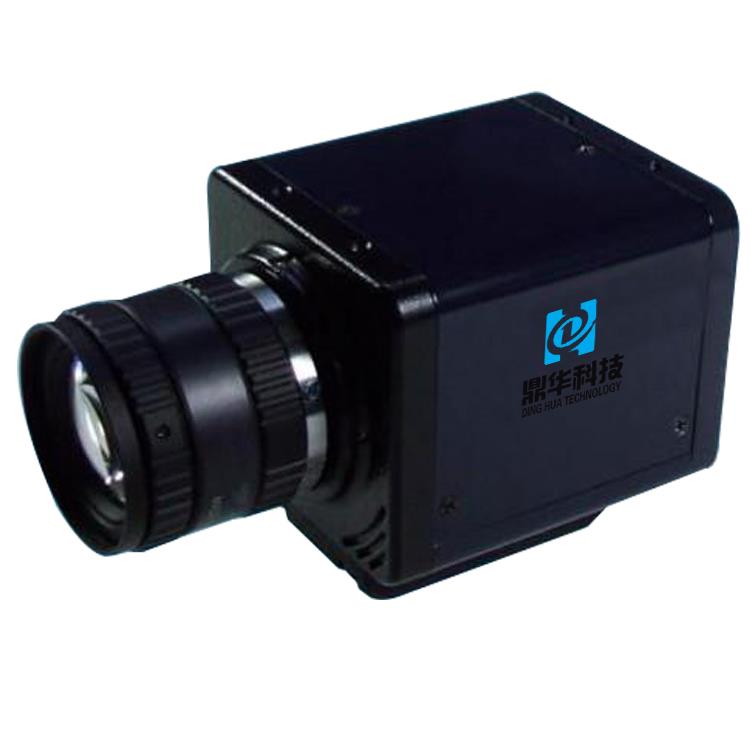

Kamera, 2 juta piksel, digunakan dengan skrin monitor untuk pemerhatian pematerian bola pateri BGA .

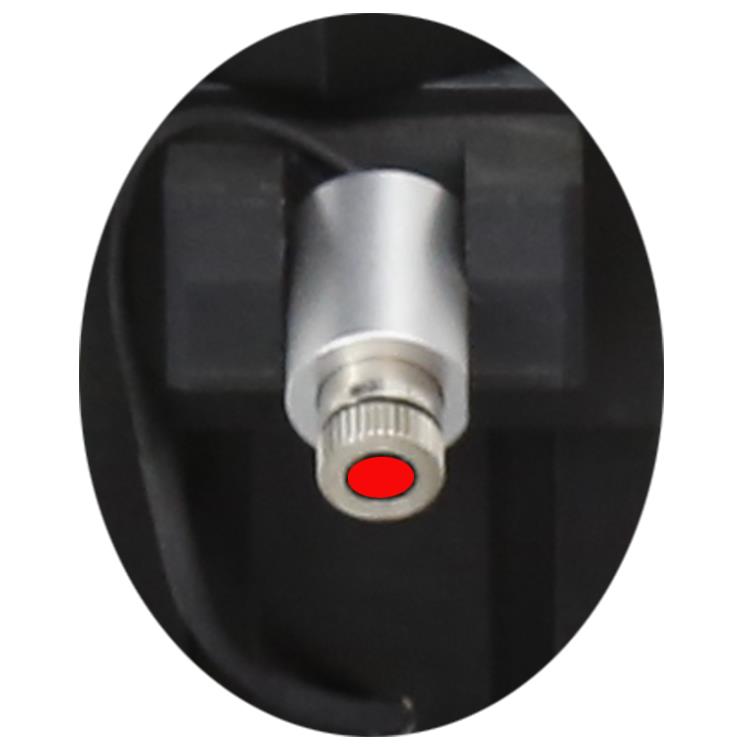

Kedudukan laser, untuk PCB dan cip diletakkan di tempat yang betul dengan cepat.

Lampu tanpa bayang berganda, 5W, tidak kira di mana jurutera berdiri, tiada bayang pada PCB, yang akan membantu

untuk memerhatikan proses pematerian.

Kipas penyejuk aliran silang, bekalan kuasa: 24V, kelajuan: Max 2500±10%RPM, apabila mesin berhenti atau butang kecemasan ditekan,

ia akan mula berfungsi secara automatik.

Penghantaran, perkhidmatan penghantaran 3 zon pemanasan skrin sentuh bga stesen pematerian

1. 1~3 hari untuk kurang daripada 5 set, 5~10 set untuk 3~5 hari, lebih daripada 10 set, bergantung kepada kuantiti sebenar.

2. Menawarkan latihan, pemasangan dan operasi percuma

3. Untuk pengedar, lebih banyak tempoh jaminan.

Mengenai kilang kami

kilang kami di luar

Pejabat kami

Bilik pameran kami

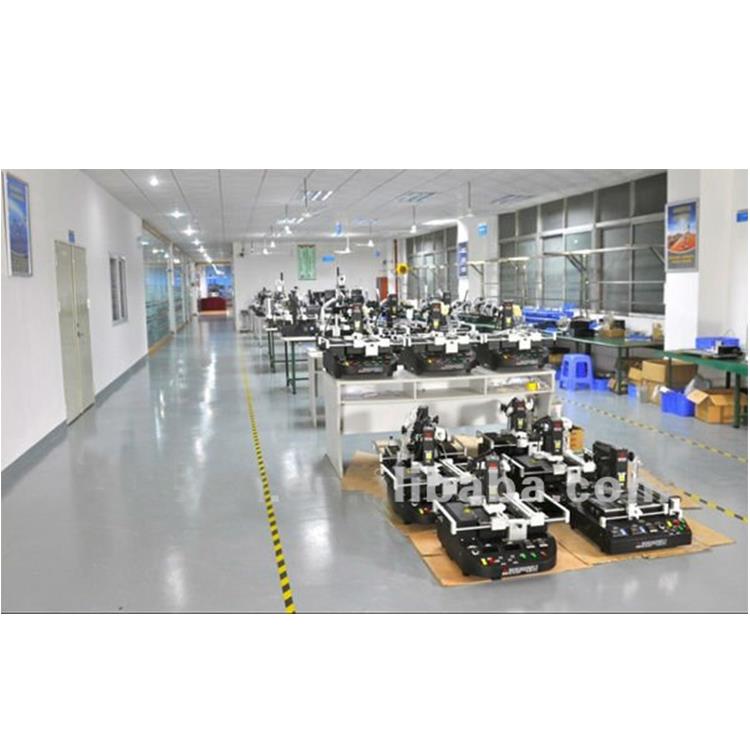

Bengkel untuk pembuatan stesen kerja semula BGA

Soalan Lazim bagi 3 zon pemanasan skrin sentuh bga stesen pematerian

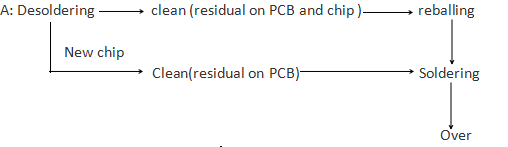

1. S: berapa banyak langkah yang perlu saya lakukan untuk membaiki cip?

2. S: Bolehkah saya mengendalikannya tanpa sebarang pengalaman?

J: Sudah tentu, terdapat CD pengajaran dengan mesin dihantar kepada anda, juga, kami

Pasukan perkhidmatan selepas jualan profesional boleh memberi anda sokongan terbaik.

3. S: Apakah kelebihan untuk produk anda?

A: Kami mempunyai bengkel CNC kami sendiri yang boleh mengeluarkan semua alat ganti untuk stesen kerja semula BGA ini, kualiti

produk boleh disemak oleh pemeriksa kami pada mulanya, jadi kami adalah kilang asli dengan harga yang kompetitif.

4. S: Adakah mesin akan rosak semasa penghantaran?

J: Tidak, kami akan melakukan ujian getaran sekurang-kurangnya 24 jam sebelum penghantaran, kemudian periksa mesin sekali lagi untuk memastikan semuanya

adalah OK.

Thepetua pembaikan yang berkaitan

Pembaikan Konduktor Terangkat, Kaedah Pengedap Epoksi

PROSEDUR

1. Bersihkan kawasan tersebut.

2. Keluarkan sebarang halangan yang menghalang litar terangkat daripada bersentuhan dengan permukaan papan asas.

AWAS

Berhati-hati semasa membersihkan dan mengeluarkan semua halangan, jangan meregangkan atau merosakkan konduktor yang terangkat.

3. Campurkan epoksi.

4. Sapukan sedikit epoksi dengan berhati-hati di bawah keseluruhan litar yang diangkat. Hujung Pisau Precision mungkin

digunakan untuk menggunakan epoksi. (Lihat Rajah 1).

5. Tekan litar terangkat ke bawah ke dalam epoksi dan bersentuhan dengan bahan papan asas.

6. Sapukan epoksi tambahan pada permukaan litar yang terangkat dan pada semua sisi mengikut keperluan.

7. Ubati epoksi mengikut Prosedur 2.7 Pencampuran dan Pengendalian Epoksi. Sesetengah komponen mungkin sensitif kepada suhu tinggi.

8. Sapukan salutan permukaan untuk dipadankan dengan salutan sebelumnya seperti yang diperlukan.
