Stesen Kerja Semula BGA Kamera CCD
Kerja semula yang selamat, ketepatan untuk cip SMD, BGA dan LED. Stesen kerja semula DH-A2 menggabungkan ketepatan, kebolehpercayaan dan keterjangkauan dalam penyelesaian semua-dalam-satu untuk semua keperluan kerja semula anda, daripada PCBA yang kompleks dan berpenduduk padat kepada jalur LED ringkas . Namun ia tetap mudah dipelajari dan digunakan, membolehkan juruteknik menguasai penjajaran ketepatan, peletakan halus dan kawalan pemanasan yang tepat dengan cepat dan yakin.
Description/kawalan
Stesen Kerja Semula BGA Kamera CCD
1.Aplikasi Stesen Kerja Semula BGA Kamera CCD
Papan induk komputer, telefon pintar, komputer riba, papan logik MacBook, kamera digital, penghawa dingin, TV dan lain-lain
peralatan elektronik dari industri perubatan, industri komunikasi, industri automobil, dll.
Sesuai untuk pelbagai jenis cip: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, cip LED.
2. Ciri-ciri Produk Stesen Kerja Semula BGA Kamera CCD
•Satu-satunya stesen kerja semula SMT dalam julat harganya yang menyertakan visi definisi tinggi (HD) sebenar setanding dengan industri
sistem kerja semula yang paling canggih, RW1210 menyediakan imej bertindih sejernih kristal bagi petunjuk komponen
dan pad pateri PCB, walaupun pada zum 230X.
Ini berkat gabungan 1.3 juta piksel, kamera CCD penglihatan berpecah dan kecerahan tinggi, secara bebas
pencahayaan terkawal untuk kedua-dua komponen dan PCB. Tanpa mengira nada atau saiz komponen, teknologi kerja semula anda
ician tidak akan menghadapi masalah melihat apabila mereka telah mencapai penjajaran sempurna pada paparan 15" sistem.
•Stesen kerja semula DH-A2E mempunyai dua pemanas udara panas, satu bahagian atas dan satu bahagian bawah, untuk penyamarataan yang boleh dikawal sepenuhnya dan
pematerian semula yang memberikan hasil yang kukuh tanpa mengalihkan walaupun komponen terkecil. Untuk pemanasan awal, bahagian bawah panas
pemanas udara dikelilingi oleh pemanas bawah "Rapid IR" 2700W. Pemanas IR 350 mm x 250 mm (13.75" x 10") ini perlahan-lahan
menaikkan suhu PC atau substrat LED untuk mengelakkan letupan dan mengurangkan tekanan pada
komponen dan sambungan pateri bersebelahan dengan tapak kerja semula. Pemanas inframerah tertutup sepenuhnya dalam perisai kaca
petak yang cepat menghilangkan haba dan menghalang serpihan daripada jatuh ke dalam unsur, memastikan keselamatan pengendali,
penyelenggaraan yang dikurangkan, dan mudah
pembersihan.

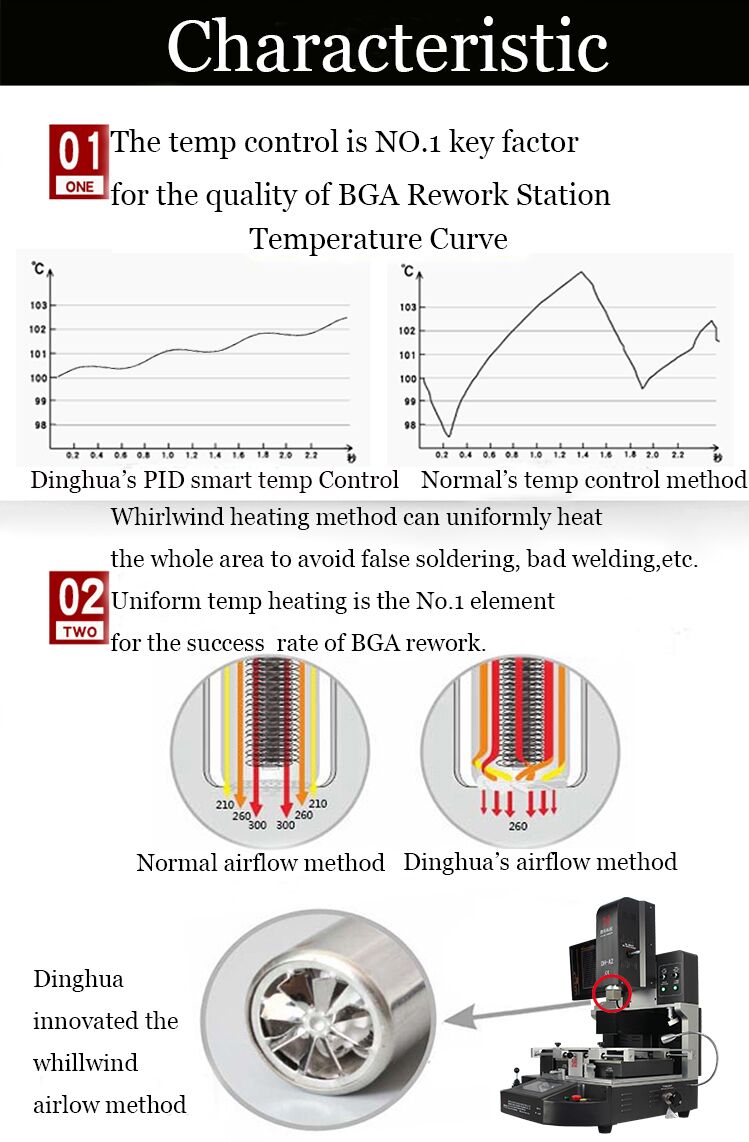

•Kawalan suhu yang tepat boleh dipastikan dengan 3 kawasan pemanasan bebas. Mesin boleh set dan jimat 1 juta
profil suhu.
• Vakum terbina dalam dalam kepala pelekap mengambil cip BGA secara automatik selepas penyamarataan selesai.

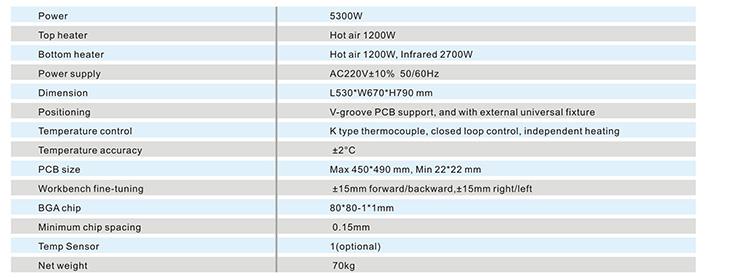

3.Spesifikasi Stesen Kerja Semula BGA Kamera CCD

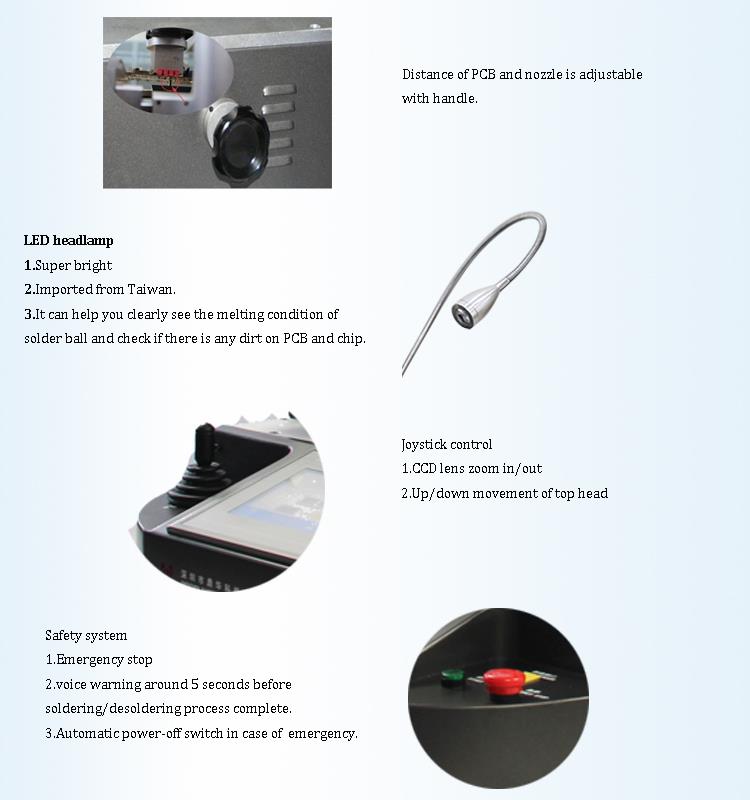

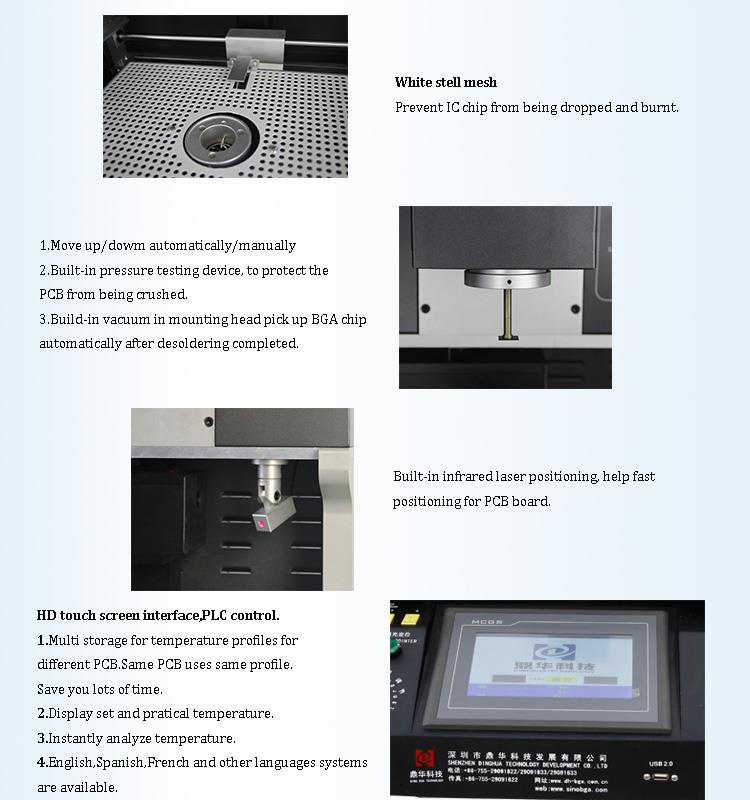

4.Butiran Stesen Kerja Semula BGA Kamera CCD
5. Mengapa Memilih Stesen Kerja Semula BGA Kamera CCD Kami?
6.Sijil Stesen Kerja Semula BGA Kamera CCD

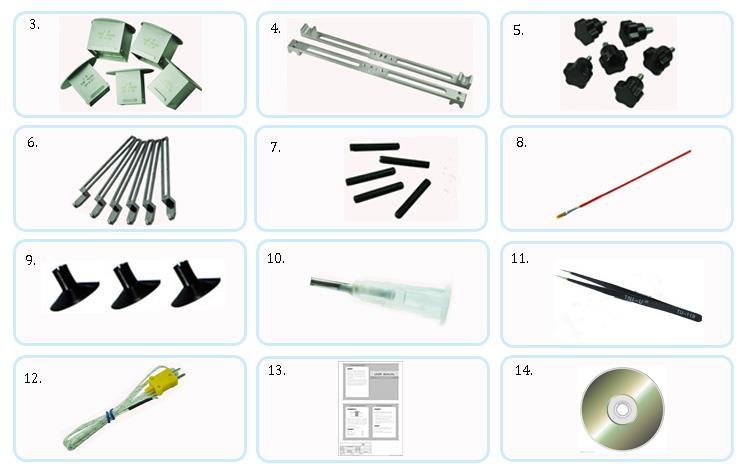

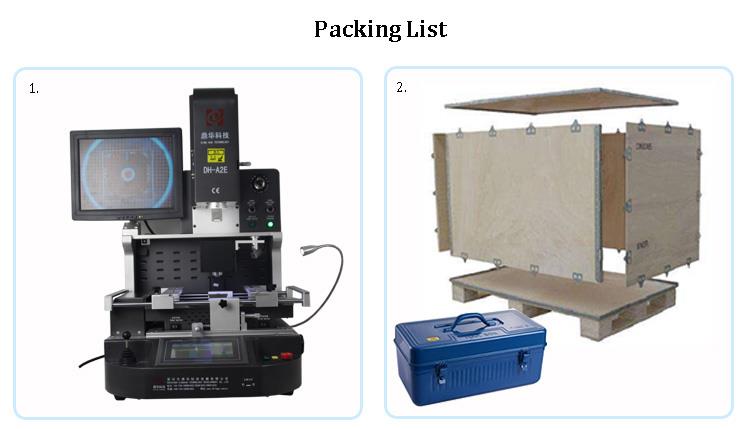

7. Pembungkusan & Penghantaran Stesen Kerja Semula BGA Kamera CCD
8.Soalan Lazim
Apakah penggunaan dan kemahiran stesen kerja semula BGA?
Menyahpateri.
Persediaan untuk kerja semula: Tentukan muncung yang akan digunakan untuk cip BGA untuk dibaiki. Suhu pembaikan ialah
ditentukan mengikut pateri berplumbum dan bebas plumbum yang digunakan oleh pelanggan, kerana takat lebur pateri plumbum
bola biasanya 183 darjah C, dan takat lebur bola pateri bebas plumbum biasanya kira-kira 217 darjah C. Betulkan papan PCB pada
Platform kerja semula BGA, dan titik merah laser diletakkan di tengah-tengah cip BGA. Goncang kepala penempatan untuk menentukan
ketinggian penempatan.
2. Tetapkan suhu penyamarataan dan simpan untuk kerja semula kemudian, anda boleh memanggilnya terus. Secara amnya, suhu penyahjualan-
ering dan pematerian boleh ditetapkan kepada kumpulan yang sama.
3. Beralih ke mod penyingkiran pada antara muka skrin sentuh, klik butang pembaikan, kepala pemanas akan panas secara automatik
turunkan cip BGA.
4. Lima saat sebelum suhu tamat, mesin akan memberikan penggera dan menghantar setitik bunyi. Selepas suhu
lengkung berakhir, muncung akan secara automatik mengambil cip BGA, dan kemudian kepala akan menyedut BGA sehingga kedudukan awal.
Operator boleh menyambungkan cip BGA dengan kotak bahan. Penyamarataan selesai.
pematerian penempatan.
Selepas tin siap pada pad, gunakan cip BGA baru atau cip BGA yang telah ditanam. Selamatkan papan PCB.
Letakkan BGA yang hendak dipateri lebih kurang di lokasi pad.
2. Tukar kepada mod peletakan, klik butang mula, kepala peletakan akan bergerak ke bawah dan muncung secara automatik memilih
naikkan cip BGA ke kedudukan awal.
3. Buka kanta penjajaran optik, laraskan mikrometer, paksi-X Y paksi untuk melaraskan bahagian hadapan dan belakang papan PCB, dan
Sudut R untuk melaraskan sudut BGA. Bola pateri pada BGA (biru) dan sambungan pateri pada pad (kuning) boleh dipaparkan-
ed dalam warna yang berbeza pada paparan. Selepas melaraskan kepada bola pateri dan penyambung pateri sepenuhnya, klik "Penjajaran Selesai"
butang pada skrin sentuh.Kepala peletakan secara automatik akan jatuh, meletakkan BGA pada pad, secara automatik mematikan vakum,
maka mulut secara automatik akan naik 2~3mm, kemudian panas. Apabila keluk suhu tamat, kepala pemanas akan secara automatik
naik ke kedudukan awal. The
kimpalan selesai.
