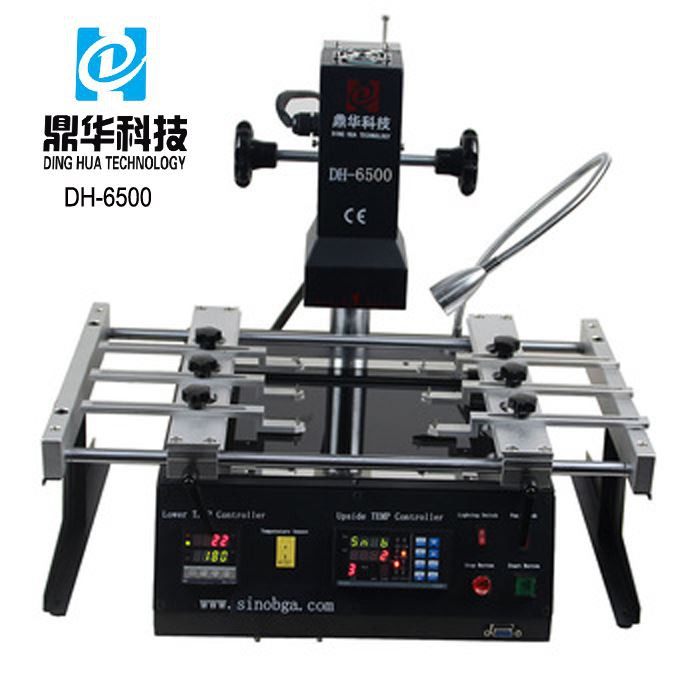

Mesin Bebola Semula Cip IR6500 Bga

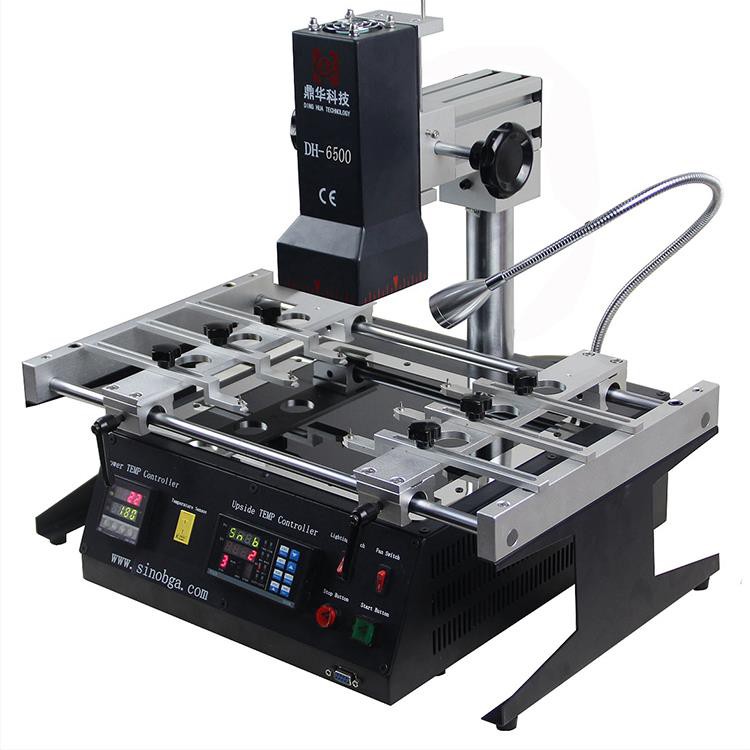

 DH-6500 kompleks pembaikan inframerah universal dengan pengawal suhu digital dan pemanasan seramik untuk Xbox,

Cip BGA PS3, komputer riba, pcs, dll.dibaiki.

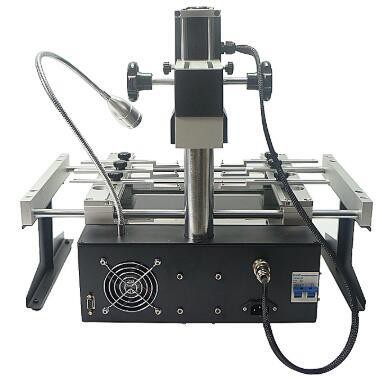

DH-6500 ia berbeza di kiri, kanan dan belakang

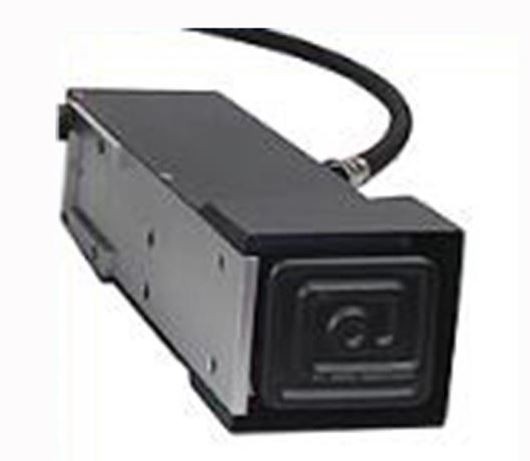

Pemanasan seramik IR atas, panjang gelombang 2~8um, kawasan pemanasan adalah sehingga 80*80mm, aplikasi untuk Xbox, papan induk konsol permainan, dan pembaikan tahap cip yang lain.

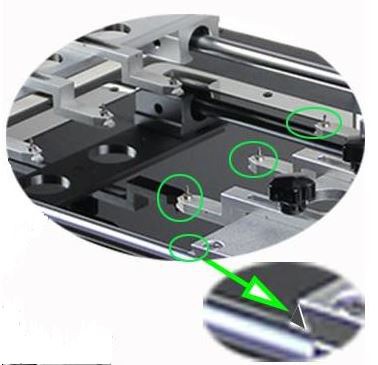

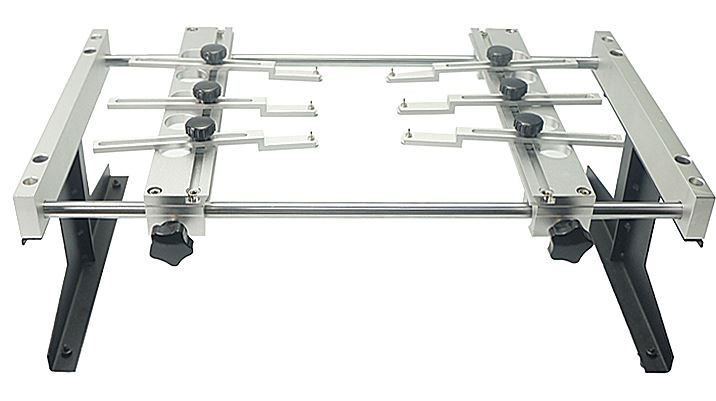

Lekapan sejagat, 6 keping yang mempunyai takuk kecil dan pin nipis & dinaikkan, yang boleh digunakan untuk papan induk yang tidak teratur untuk dipasang pada bangku kerja, saiz PCB boleh sehingga 300*360mm.

Untuk papan induk tetap, tidak kira bagaimana PCB dengan sebarang bentuk, yang boleh dibetulkan pada dan untuk pematerian

pematrian

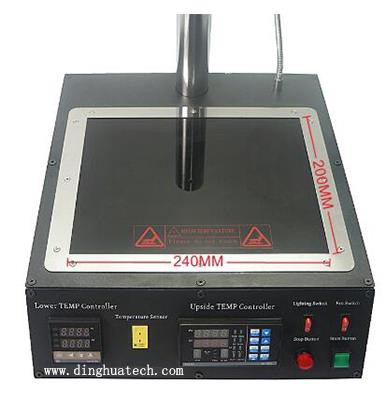

Zon prapemanasan bawah, dilindungi oleh perisai kaca anti-suhu tinggi, kawasan pemanasannya ialah 200*240mm, kebanyakan papan induk boleh digunakan di atasnya.



2 pengawal suhu untuk tetapan masa dan suhu mesin, terdapat 4 zon suhu boleh ditetapkan untuk setiap profil suhu, dan 10 kumpulan profil suhu boleh disimpan.





Parameter mesin reballing cip IR6500 bga:

Bekalan kuasa	110~250V +/-10% 50/60Hz
kuasa	2500W
Zon Pemanasan	2 IR
PCB tersedia	300*360mm
Saiz komponen	2*2~78*78mm
Berat bersih	16kg

FQA

S: Bolehkah ia membaiki telefon bimbit?

A: Ya, boleh.



S: Berapa harga untuk 10 set?

A: For a better price, please email us: john@dh-kd.com



S: Adakah anda ingin menerima OEM?

J: Ya, sila beritahu kami berapa banyak yang anda perlukan?



S: Bolehkah saya membeli terus dari negara anda?

J: Ya, kami boleh menghantarnya ke pintu anda dengan ekspres.



Beberapa kemahiran mengenai mesin bola semula cip bga IR6500

Stesen kerja semula BGA ialah peralatan profesional yang digunakan untuk membaiki komponen BGA. Ia sering digunakan dalam industri SMT. Seterusnya, kami akan memperkenalkan prinsip asas stesen kerja semula BGA dan menganalisis faktor utama untuk meningkatkan kadar kerja semula BGA.



Stesen kerja semula BGA boleh dibahagikan kepada stesen kerja semula penjajaran optik dan stesen kerja semula penjajaran bukan optik. Penjajaran optik merujuk kepada penggunaan penjajaran optik semasa kimpalan, yang boleh memastikan ketepatan penjajaran semasa kimpalan dan meningkatkan kadar kejayaan kimpalan; Penjajaran optik adalah berdasarkan penjajaran visual, dan ketepatan semasa kimpalan tidak begitu baik.



Pada masa ini, kaedah pemanasan arus perdana stesen kerja semula BGA asing adalah inframerah penuh, udara panas penuh, dan dua udara panas dan satu inframerah. Kaedah pemanasan yang berbeza mempunyai kelebihan dan kekurangan yang berbeza. Kaedah pemanasan standard stesen kerja semula BGA di China biasanya adalah udara panas atas dan bawah dan pemanasan inframerah bawah. , Dirujuk sebagai zon tiga suhu. Kepala pemanas atas dan bawah dipanaskan oleh wayar pemanas dan udara panas dibawa keluar oleh aliran udara. Prapemanasan bawah boleh dibahagikan kepada tiub pemanasan inframerah gelap, plat pemanasan inframerah dan plat pemanasan gelombang cahaya inframerah.



Melalui pemanasan wayar pemanasan, udara panas dihantar ke komponen BGA melalui muncung udara untuk mencapai tujuan memanaskan komponen BGA, dan oleh tiupan udara panas atas dan bawah, papan litar boleh dihalang daripada menjadi cacat. disebabkan oleh pemanasan yang tidak sekata. Sesetengah orang ingin menggantikan bahagian ini dengan pistol udara panas dan muncung udara. Saya cadangkan untuk tidak melakukan ini kerana suhu stesen kerja semula BGA boleh dilaraskan mengikut keluk suhu yang ditetapkan. Menggunakan pistol udara panas akan menyukarkan untuk mengawal suhu kimpalan, sekali gus mengurangkan kejayaan kadar kimpalan.



Pemanasan inframerah terutamanya memainkan peranan pemanasan awal, mengeluarkan kelembapan di dalam papan litar dan BGA, dan juga boleh mengurangkan perbezaan suhu antara titik pusat pemanasan dan kawasan sekitarnya dengan berkesan, dan mengurangkan kebarangkalian ubah bentuk papan litar



Apabila membuka dan memateri BGA, terdapat keperluan penting untuk suhu. Suhu terlalu tinggi dan mudah untuk membakar komponen BGA. Oleh itu, stesen kerja semula secara amnya tidak perlu dikawal oleh instrumen, tetapi menggunakan kawalan PLC dan kawalan komputer penuh. peraturan.



Apabila membaiki BGA melalui stesen kerja semula BGA, ia adalah terutamanya untuk mengawal suhu pemanasan dan mencegah ubah bentuk papan litar. Hanya dengan melakukan kedua-dua bahagian ini dengan baik kadar kejayaan kerja semula BGA boleh dipertingkatkan.



La station de reprise BGA est un équipement professionnel utilisé pour réparer les composants BGA. Elle est souvent utilisée dans l'industrie SMT. Ensuite, nous présenterons les principes de base de la station de reprise BGA and analyserons les facteurs clés pour améliorer le taux de reprise BGA.

La station de reprise BGA peut être divisée en station de reprise d'alignment optique and station de reprise d'alignment non optique. L'alignment optique fait référence à l'alignement optique loket le soudage, ce qui peut garantir la précision de l'alignment loket le soudage et améliorer le taux de réussite du soudage L'alignement optique est base sur l'alignement visuel, et la loket ketepatan dan soudage n'est pas si bonne.

À l'heure actuelle, les méthodes de chauffage traditionnelles des stations de reprise BGA étrangères sont l'infrarouge complet, l'air chaud complet and deux air chaud et un infrarouge. Les différentes méthodes de chauffage ont des avantages and des inconvénients différents. La methode de chauffage standard des stations de reprise BGA en Chine est généralement l'air chaud supérieur et inférieur et le préchauffage infrarouge inférieur. , Appelée la zone à trois températures. Les têtes chauffantes supérieur et inférieure sont chauffées par le fil chauffant et l'air chaud est évacué par le flux d'air. Le préchauffage inférieur peut être divisé en tube chauffant infrarouge foncé, plaque chauffante infrarouge et plaque chauffante à ondes lumineuses infrarouges.

Grâce au chauffage du fil chauffant, l'air chaud est transmis au composant BGA à travers la buse d'air pour atteindre l'objectif de chauffage du composant BGA, and par le soufflage d'air chaud supérieur et inferieur, la carte de circuit imprimé peut être empêchée de se déformer en raison d'un chauffage inégal. Personnes veulent remplacer cette pièce par un pistolet à air chaud et une buse à air. Anda boleh memilih kereta yang sesuai dengan suhu di stesen BGA untuk menyesuaikan diri dalam fonction de la courbe de température définie. L'utilization d'un pistolet à air chaud rendra difficile le contrôle de la température de soudage, réduisant ainsi le succès du soudage Taux.

Le chauffage infrarouge joue principalement un rôle de préchauffage, eliminant l'humidité à l'intérieur de la carte de circuit imprimé et du BGA, et peut également réduire efficacement la différence de température entre le point central de chauffage on et la zone, et peut également réduire efficacement la probabilité de deformation de la carte de circuit imprimé

Lors du démontage et de la soudure du BGA, la température est soumise à des exigences importants. La température est trop élevée et il est facile de brûler les composants du BGA. Sebagai akibatnya, stesen reprise n'a généralement pas besoin d'être contrôlée par l'instrument, mais adopted un control PLC and un contrôle informatique complete. Règlement.

Lors de la réparation de BGA melalui la station de reprise BGA, il s'agit principalement de contrôler la température de chauffage and d'éviter la deformation de la carte de circuit imprimé. Ce n'est qu'en faisant bien ces deux pièces que le taux de réussite de la reprise BGA peut être amélioré.
