Stesen Kerja Semula SMD BGA Automatik

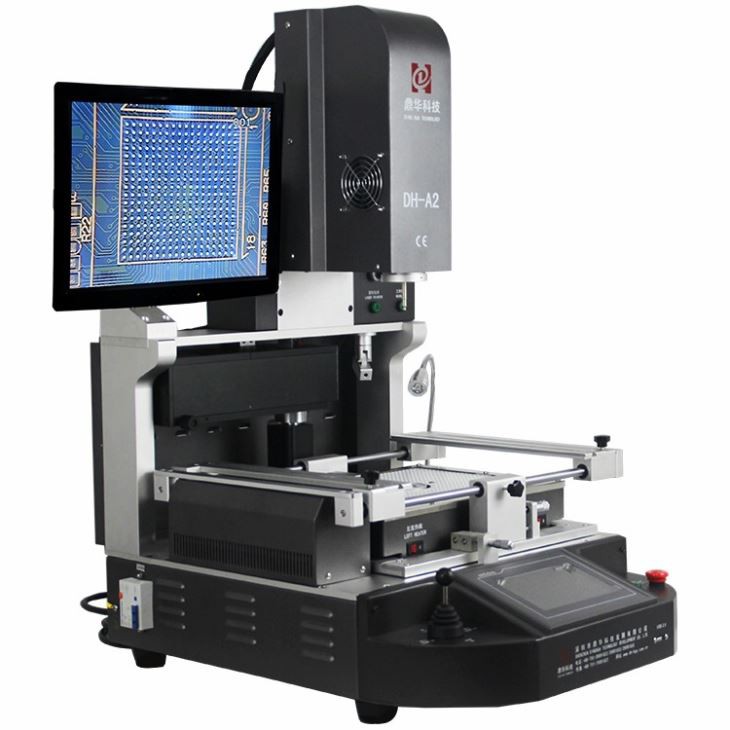

Stesen kerja semula SMD BGA automatik

Ini adalah mesin matang dengan pengalaman yang sempurna, pelanggan yang membeli mesin DH-A2 dengan kepuasannya

kadar sehingga 99.98%, yang digunakan secara meluas dalam industri kereta, komputer dan telefon bimbit, lebih daripada 1 juta pelanggan

sedang menggunakan.

1.Aplikasi stesen kerja semula SMD BGA automatik

Untuk memateri, bola semula, mematangkan jenis cip yang berbeza:

Cip BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED.

2. Ciri-ciri Produk stesen kerja semula SMD BGA automatik

* Jangka hayat yang stabil dan panjang (direka selama 15 tahun menggunakan)

* Boleh membaiki papan induk yang berbeza dengan kadar kejayaan yang tinggi

* Kawal ketat suhu pemanasan dan penyejukan

* Sistem penjajaran optik: dipasang dengan tepat dalam 0.01mm

* Mudah untuk beroperasi. Boleh belajar guna dalam masa 30 minit. Tiada kemahiran khusus diperlukan.

3. Spesifikasi stesen kerja semula SMD BGA automatik

4. Butiran stesen kerja semula SMD BGA automatik

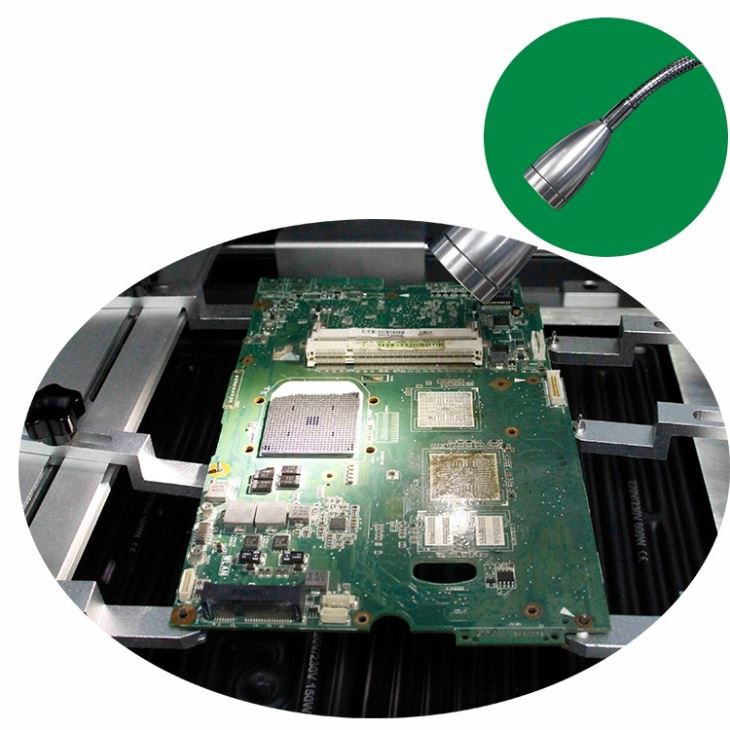

1. Udara panas atas dan penyedut vakum dipasang bersama, yang mudah mengambil cip/komponen untuk menjajarkan.

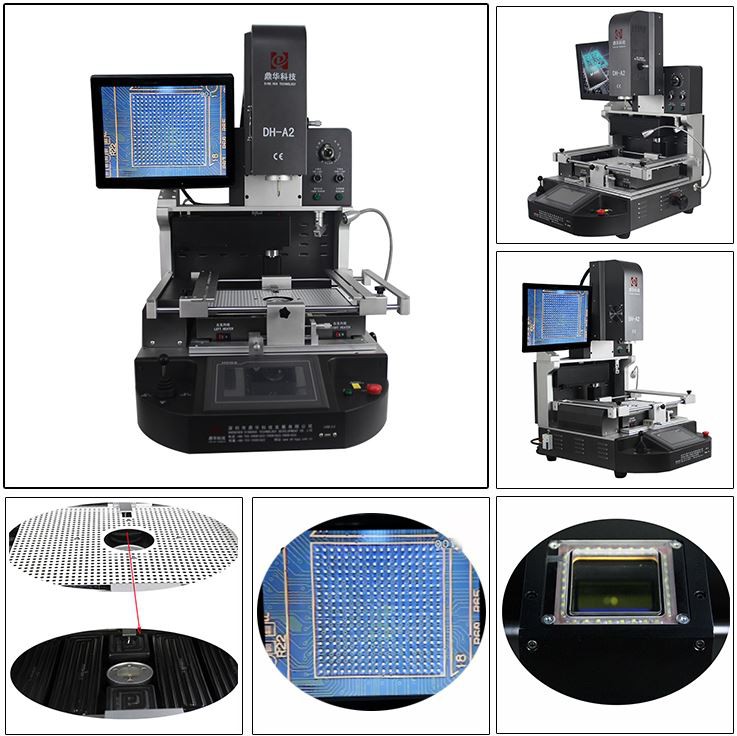

2. CCD optik dengan penglihatan berpecah untuk titik-titik tersebut pada cip vs papan induk yang diimej pada skrin monitor.

3. Skrin paparan untuk cip(BGA,IC,POP dan SMT,dsb.) lwn titik papan induk yang dipadankan dijajarkan sebelum pematerian.

4. 3 zon pemanasan, udara panas atas, udara panas bawah dan zon prapemanasan IR, yang boleh digunakan untuk papan induk kecil hingga iPhone,

juga, sehingga papan utama komputer ann TV, dsb.

5. Zon prapemanasan IR dilindungi oleh keluli-mesh, yang dipanaskan secara sekata dan lebih selamat.

5. Mengapa Memilih stesen kerja semula SMD BGA Automatik Kami secara automatik?

6. Sijil Mesin bebola semula BGA Automatik

Sijil UL, E-MARK, CCC, FCC, CE ROHS. Sementara itu, untuk menambah baik dan menyempurnakan sistem kualiti, Dinghua telah lulus pensijilan audit di tapak ISO, GMP, FCCA, C-TPAT.

7. Pembungkusan & Penghantaran Automatik SMD BGA stesen kerja semula automatik

8. Penghantaran untukStesen Kerja BGA LED SMD SMT automatik

DHL/TNT/FEDEX. Jika anda mahukan syarat penghantaran lain, sila beritahu kami. Kami akan menyokong anda.

9. Syarat Pembayaran

Pindahan bank, Western Union, Kad Kredit.

Sila beritahu kami jika anda memerlukan sokongan lain.

10. Panduan operasi untuk Automatik SMD SMT LED BGA Workstation

11. Pengetahuan yang berkaitan untuk stesen kerja semula SMD BGA automatik

Cara memprogram profil suhu:

Pada masa ini, terdapat dua jenis timah yang biasa digunakan dalam SMT: plumbum, timah, Sn, perak, Ag, tembaga dan Cu. Takat lebur sn63pb37

dengan plumbum ialah 183 darjah dan sn96.5ag3cu0.5 tanpa plumbum ialah 217 darjah

3. Apabila melaraskan suhu, kita harus memasukkan wayar pengukur suhu antara BGA dan PCB, dan pastikan bahawa

bahagian terdedah hujung hadapan wayar penyukat suhu dimasukkan. Sejenis

4. Semasa penanaman bola, sejumlah kecil pes pateri hendaklah digunakan pada permukaan BGA, dan mesh keluli, bola timah dan bola

meja penanaman hendaklah bersih dan kering. 5. Pes pateri dan pes pateri hendaklah disimpan di dalam peti sejuk pada suhu 10 darjah . Sejenis

6. Sebelum membuat papan, pastikan PCB dan BGA kering dan dibakar tanpa lembapan. Sejenis

7. Tanda perlindungan alam sekitar antarabangsa ialah Ross. Jika PCB mengandungi tanda ini, kita juga boleh berfikir bahawa PCB dibuat oleh

proses tanpa plumbum. Sejenis

8. Semasa kimpalan BGA, sapukan pes pateri secara sekata pada PCB, dan lebih sedikit lagi boleh digunakan semasa kimpalan cip tanpa plumbum. 9. Bila

kimpalan BGA, perhatikan sokongan PCB, jangan pengapit terlalu ketat, dan simpan jurang pengembangan haba PCB. 10. Yang

perbezaan utama antara timah plumbum dan timah bebas plumbum: takat lebur adalah berbeza. (183 darjah bebas plumbum 217 darjah ) mobiliti plumbum adalah baik, plumbum

-miskin bebas. kemudaratan. Bebas plumbum bermaksud perlindungan alam sekitar, bebas plumbum bermaksud perlindungan alam sekitar

11. Fungsi pes pematerian 1 > bantuan pematerian 2 > menanggalkan kekotoran dan lapisan oksida pada permukaan BGA dan PCB, menjadikan

kesan kimpalan lebih baik. 12. Apabila bahagian bawah plat pemanas inframerah gelap dibersihkan, ia tidak boleh dibersihkan dengan bahan cecair. Ia

boleh dibersihkan dengan kain kering dan pinset!

Butiran pelarasan suhu: lengkung pembaikan umum dibahagikan kepada lima peringkat: pemanasan awal, kenaikan suhu, suhu malar,

kimpalan gabungan dan kimpalan belakang. Seterusnya, kami akan memperkenalkan cara melaraskan lengkung tidak layak selepas ujian. Secara amnya, kami akan membahagikan

melengkung kepada tiga bahagian.

1. Bahagian prapemanasan dan pemanasan pada peringkat awal adalah bahagian, yang digunakan untuk mengurangkan perbezaan suhu PCB, keluarkan

   kelembapan, mengelakkan berbuih, dan mengelakkan kerosakan haba. Keperluan suhu am ialah: apabila tempoh kedua

   operasi suhu malar telah tamat, suhu timah yang kita uji hendaklah antara (bebas plumbum: 160-175 darjah , plumbum: 145-160 darjah ),

   jika ia terlalu tinggi, ia bermakna kita menetapkan kenaikan suhu Jika suhu di bahagian pemanasan terlalu tinggi, suhu dalam

   bahagian pemanasan boleh dikurangkan atau masa boleh dipendekkan. Jika terlalu rendah, Naikkan suhu atau tambah masa. Jika PCB

   papan disimpan untuk masa yang lama dan tidak dibakar, masa prapemanasan pertama boleh menjadi lebih lama untuk membakar papan untuk menghilangkan kelembapan.




2. Bahagian suhu malar ialah bahagian. Secara amnya, tetapan suhu bahagian suhu malar adalah lebih rendah daripada tetapan suhu

bahagian pemanasan, untuk memastikan suhu di dalam bola pateri meningkat secara perlahan untuk mencapai kesan suhu malar. Fungsinya

bahagian ini adalah untuk mengaktifkan fluks, mengeluarkan filem oksida dan permukaan dan meruap fluks itu sendiri, meningkatkan kesan pembasahan dan mengurangkan

kesan perbezaan suhu. Suhu ujian sebenar timah dalam bahagian suhu malar am hendaklah dikawal pada

(tanpa plumbum: 170-185 darjah , plumbum 145-160 darjah ). Jika terlalu tinggi, suhu malar boleh dikurangkan sedikit, jika terlalu rendah, suhu malar

rature boleh ditingkatkan sikit. Jika masa prapemanasan terlalu lama atau terlalu pendek mengikut suhu yang diukur kami, ia boleh diselaraskan dengan

memanjangkan atau memendekkan tempoh suhu malar.

Jika masa prapemanasan adalah singkat, ia boleh dilaraskan dalam dua kes:

1. Selepas tamat keluk peringkat kedua (peringkat pemanasan), jika suhu yang diukur tidak mencapai 150 darjah, suhu sasaran (lengkung atas dan bawah) dalam lengkung suhu peringkat kedua boleh ditingkatkan dengan sewajarnya atau masa suhu malar boleh dilanjutkan sewajarnya. Ia secara amnya dikehendaki bahawa suhu garis pengukur suhu boleh mencapai 150 darjah selepas operasi lengkung kedua. Sejenis




2. Selepas tamat peringkat kedua, jika suhu pengesanan boleh mencapai 150 darjah, peringkat ketiga (peringkat suhu malar) perlu dilanjutkan.

Masa prapemanasan boleh dilanjutkan seberapa banyak saat yang kurang.

Bagaimana untuk menangani masa kimpalan belakang yang pendek:

1. Masa suhu malar bahagian kimpalan belakang boleh ditingkatkan secara sederhana, dan perbezaan boleh ditingkatkan seberapa banyak saat yang mungkin

Secara aktual, terdapat pelbagai jenis penggunaan komunal dalam SMT: plomo, estaño, Sn, plata, Ag, cobre y Cu. El punto de fusión de sn63pb37 con plomo es 183 degree y el de sn96.5ag3cu0.5 sin plomo es 217 degree

3. Ajustar suhu, debemos insert el cable de medición de temperature entre BGA y PCB, y asegurarnos de que la part expuesta del

extremo frontal del cable de medición de temperature esté insertada. Satu spesies de

4. Durante la siembra de bolas, se aplicará una pequeña cantidad de pasta de soldadura sobre la superficie de BGA, y la mesa de siembra de malla de

acero, bolas de estaño y bolas debe estar limpia y seca. 5. La pasta de soldadura y la pasta de soldadura deben almacenarse dalam peti sejuk 10 darjah .

Satu spesies de

6. Antes de hacer la placa, asegure de que el PCB y el BGA estén secos y horneados sin humedad. Satu spesies de

7. La marca internacional de protección del medio ambiente es Ross. Si el PCB contiene esta marca, tambien podemos pensar que el PCB está hecho

por un processo sin plomo. Satu spesies de

8. Durante la soldadura BGA, aplique uniformemente pasta de soldadura en PCB, y se puede aplicar un poco más durante la soldadura de viruta sin

plomo. 9. BGA yang dijual, menyokong penggunaan PCB, tidak ada demasiado, dan rizab espacio de expansión térmica de PCB. 10. La

perbezaan prinsip el estaño y el estaño sin plomo: el punto de fusión es diferente. (183 darjah dosa plomo 217 darjah ) la movilidad del plomo es buena,

dosa plomo pobre. nocividad Sin plomo significa protección del medio ambiente, sin plomo significa protección del medio ambiente

11. La función de soldadura en pasta 1> ayuda para soldar 2>menghapuskan najis y capa de óxido en la superficie de BGA y PCB, mejorando el efecto

de soldadura. 12. Cuando se limpia la placa calefactora infrarroja oscura inferior, no se puede limpiar con sustancias líquidas. ¡Se puede limpiar con un paño seco y pinzas!

Detalles de ajuste de temperature: la curva de reparación general se divide en cinco etapas: precalentamiento, aumento de temperature, temperature constante, soldadura por fusión y soldadura por retroceso. A contuación, presentaremos cómo ajustar la curva no calificada después de la prueba. Secara umum, dividiremos la curva en tres partes.
