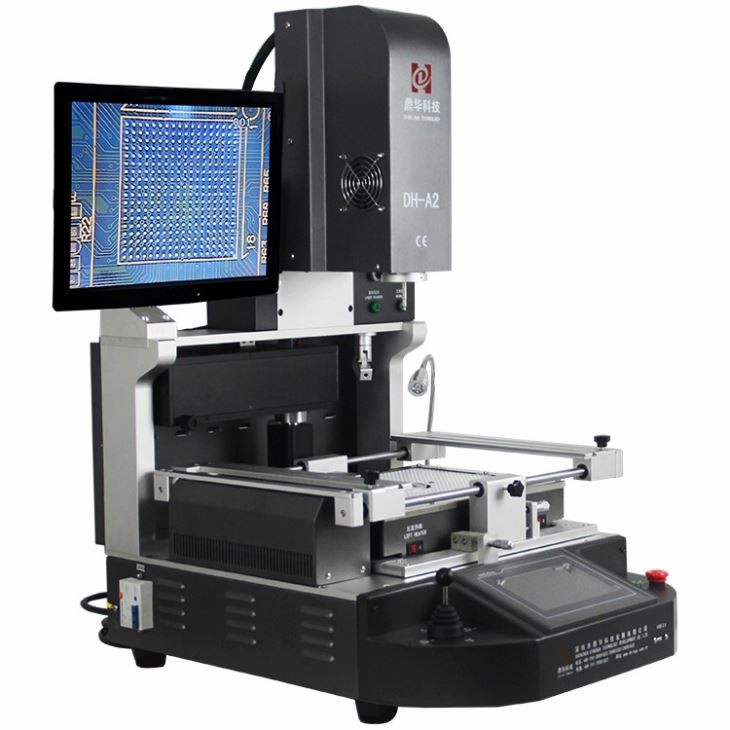

Stesen pematerian inframerah SMD BGA
Mudah untuk beroperasi. Sesuai untuk cip dan papan induk saiz yang berbeza. Kadar pembaikan yang berjaya.
Description/kawalan
Stesen pematerian inframerah SMD BGA
1. Aplikasi stesen pematerian inframerah SMD BGA
Sesuai untuk PCB yang berbeza.
Motherboard komputer, telefon pintar, komputer riba, papan logik MacBook, kamera digital, penghawa dingin, TV dan peralatan elektronik lain dari industri perubatan, industri komunikasi, industri kereta, dll.
Sesuai untuk pelbagai jenis cip: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, CHIP LED.
2. Ciri-ciri produk DH-A2 SMD BGA Inframerah Stesen Pematerian
• Desoldering, pemasangan dan pematerian secara automatik.
• Ciri -ciri kelantangan tinggi (25 0 l/ min), tekanan rendah (0.22kg/ cm2), temp rendah (220 darjah) Reork sepenuhnya menjamin BGA Chips Electricity dan kualiti pematerian yang sangat baik.
• Penggunaan blower udara jenis senyap dan tekanan rendah membenarkan peraturan ventilator senyap, aliran udara boleh dikawal selia hingga 250 l/min maksimum.
• Sokongan Pusat Multi-Hole Hot Air sangat berguna untuk PCB dan BGA bersaiz besar yang terletak di pusat PCB. Elakkan pematerian sejuk dan situasi IC-drop.
• Profil suhu pemanas udara panas bawah boleh mencapai setinggi 300 darjah, kritikal untuk papan induk saiz besar. Sementara itu, pemanas atas boleh ditetapkan sebagai kerja yang disegerakkan atau bebas
DH-G620 sama sekali sama dengan DH-A2, secara automatik menghilangkan, mengambil, meletakkan kembali dan pematerian untuk cip, dengan penjajaran optik untuk pemasangan, tidak kira sama ada anda mempunyai pengalaman atau tidak, anda boleh menguasainya dalam satu jam.
3. PENYEDIAAN DH-A2 SMD BGA Inframerah Stesen Pematerian
| Kuasa | 5300w |
| Pemanas atas | Hot Air 1200W |
| Pemanas bawah | Hot Air 1200W. Inframerah 2700W |
| Bekalan kuasa | AC220V ± 10% 50/60Hz |
| Dimensi | L530*W670*H790 mm |
| Kedudukan | Sokongan PCB V-Groove, dan dengan perlawanan universal luaran |
| Kawalan suhu | K Jenis termokopel, kawalan gelung tertutup, pemanasan bebas |
| Ketepatan suhu | ± 2 darjah |
| Saiz PCB | Max 450 *490 mm, min 22 *22 mm |
| Workbench Fine-penalaan | ± 15mm ke hadapan/ke belakang, ± 15mm kanan/kiri |
| BGA Chip | 80*80-1*1mm |
| Jarak cip minimum | 0. 15mm |
| Sensor temp | 1 (pilihan) |
| Berat bersih | 70kg |
4. DHETAILS DH-A2 SMD BGA Inframerah Stesen Pematerian
5. Mengapa memilih stesen pematerian inframerah DH-A2 SMD BGA kami?
6. Sertifikasi stesen pematerian inframerah DH-A2 SMD BGA
7. Pemasangan & Penghantaran DH-A2 SMD BGA Inframerah Stesen Pematerian
8. Bagaimana untuk menetapkan suhu untuk cip bga-bebas untuk pematerian
Dengan penggunaan cip yang meluas, kami juga telah memberi perhatian lebih kepada masalah kerja semula cip. Pada masa ini, terdapat dua jenis utama cip BGA yang digunakan di pasaran. Salah satu yang dipimpin, yang lain adalah tetapan suhu pematerian cip BGA yang bebas, dipimpin dan bebas plumbum adalah berbeza, jadi seberapa sesuai adalah penetapan suhu proses pematerian BGA yang bebas plumbum? Teknologi Dinghua seterusnya Xiaobian akan memberi anda pengenalan terperinci.
Di bawah keadaan biasa, keperluan suhu untuk cip BGA bebas plumbum sangat ketat semasa pematerian. Suhu di mana titik lebur cip BGA bebas plumbum adalah kira-kira 35 darjah lebih tinggi daripada titik lebur cip BGA bebas plumbum. Lead BGA cip perlu memahami ciri -cirinya sebelum pematerian. Secara umumnya, titik lebur pematerian reflow bebas plumbum berbeza-beza mengikut pes patung bebas plumbum. Di sini kita memberikan dua nilai sebagai rujukan. Titik lebur aloi timah-perak-tembaga adalah kira-kira 217 darjah, dan titik lebur tampal solder aloi tembaga timah adalah kira-kira 227 darjah. Di bawah kedua -dua suhu ini, pasta solder tidak boleh dicairkan kerana pemanasan yang tidak mencukupi. Apabila membeli stesen kerja semula BGA, anda juga perlu memberi perhatian kepada perundingan pengilang mengenai suhu pemanasan cip BGA tanpa plumbum. Sama ada peranti boleh memenuhi suhu. Jika tidak, anda perlu mempertimbangkan sama ada untuk membeli. Umumnya, suhu dalam relau bebas plumbum harus kira-kira 10 darjah. Berikut adalah pengenalan terperinci:
| Bahan aloi | titik lebur (ijazah) |
| Sn99ag 0. 3cu 0. 7 | 217-221 |
| SN95.5AG4CU 0. 5 | 217-219 |
| SN95.5AG3.8CU 0. 7 | 217-220 |
| SN95.7AG3.8CU 0. 5 | 217-219 |
| SN96.5AG3CU 0. 5 | 216-217 |
| SN98.5AG 0. 5CU1 | 219-221 |
| SN96.5CU3.5 | 211-221 |
| SN99CU1 | 225-227 |
Apabila beroperasi pematerian cip BGA tanpa plumbum, kami secara amnya menggunakan keseluruhan logam lembaran untuk membuat rongga relau, yang dapat memastikan bahawa rongga relau tidak meledingkan pada suhu tinggi. Walau bagaimanapun, terdapat banyak pengeluar buruk yang menggunakan kepingan logam lembaran kecil untuk menyambungkan rongga relau untuk bersaing untuk harga. Peralatan semacam ini biasanya tidak kelihatan jika anda tidak memberi perhatian kepadanya, tetapi kerosakan meledakkan akan berlaku jika ia berada di bawah suhu tinggi.
Cip BGA bebas plumbum juga penting untuk menguji paralelisme trek semasa operasi suhu tinggi dan suhu rendah sebelum pematerian kerana ini secara langsung akan menjejaskan kadar kejayaan pematerian cip BGA. Sekiranya bahan dan reka bentuk peralatan kerja semula BGA yang dibeli menyebabkan trek mudah cacat di bawah keadaan suhu tinggi, ia akan menyebabkan jamming atau menjatuhkan kad. SOLDER SN63PB37 konvensional adalah aloi eutektik, dan titik leburnya dan suhu titik beku adalah sama, yang kedua-duanya adalah 183 darjah C. Sambungan solder bebas plumbum SNAGCU bukan aloi eutektik, dan titik lebur mereka berkisar dari 217 Ijazah C hingga 221 darjah C, suhu di bawah 217 darjah C adalah pepejal, dan suhu melebihi 221 darjah C adalah cecair. Apabila suhu antara 217 darjah c dan 221 darjah c aloi menunjukkan keadaan yang tidak stabil
