2 zon pemanasan skrin sentuh mesin bork BGA

2 zon pemanasan skrin sentuh mesin bork BGA

DH -200 ini adalah mesin pembaikan IC kecil dengan kepala atas auto, dan zon pemanasan IR, juga skrin sentuh

untuk masa & suhu dikawal dengan tepat. Digunakan untuk iPhone, iPad,Huawei, telefon bimbit Samsung dll.

1. Ciri Produk 2 Zon Pemanasan Sentuhan Skrin BGA Mesin Rework Saiz Mesin Kecil IC Kecil

1. Teknologi kimpalan udara panas dan inframerah
2. Udara panas dan pemanasan inframerah boleh mencegah kerosakan IC yang disebabkan oleh pemanasan pesat atau berterusan.
3. Mudah untuk beroperasi; Pengguna boleh menjadi mahir selepas satu hari latihan.
4. Tiada alat kimpalan diperlukan; Ia boleh mengimpal cip sehingga 50mm.
5. Dilengkapi dengan sistem cair panas 800W, dengan pelbagai pemanasan 240mm x 180mm.
6. Ia tidak menjejaskan komponen pintar tanpa udara panas dan sesuai untuk kimpalan BGA, SMD, CSP, LGA, QFP, PLCC, dan BGA Reballing.
7. Ia sesuai untuk pelbagai komponen komputer, notebook, dan PlayStation BGA, terutamanya chipset Northbridge dan Southbridge.

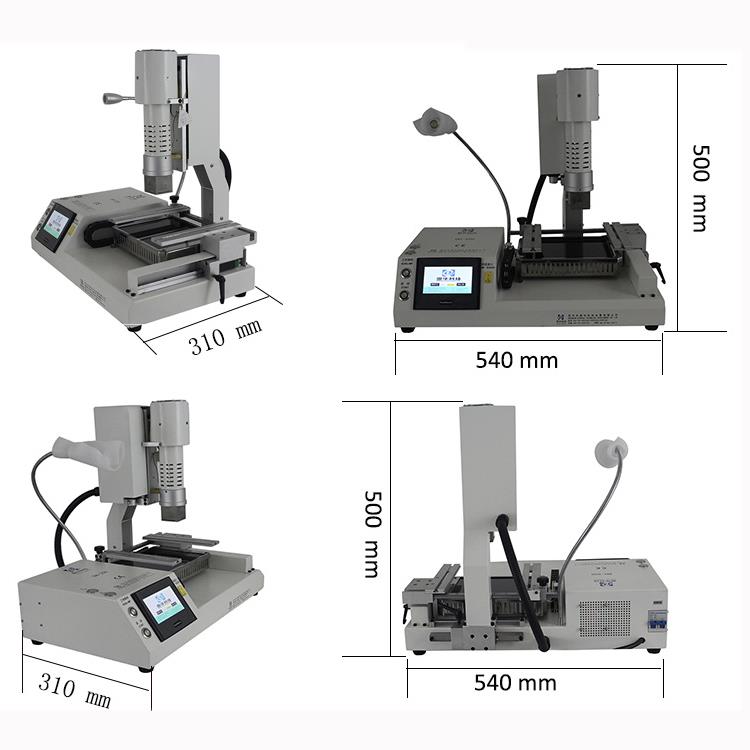

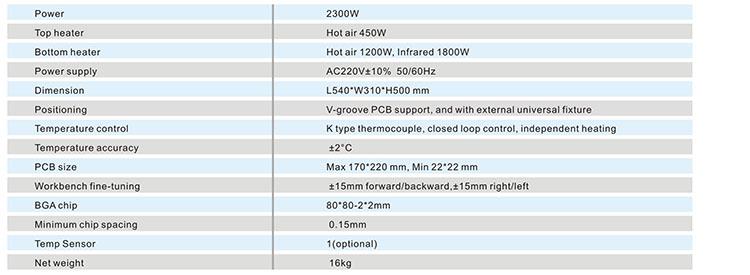

2. Spesifikasi 2 zon pemanasan sentuh skrin BGA Reork Mesin

3. Butiran 2 zon pemanasan skrin sentuh BGA Reork Mesin

1.2 pemanas bebas (udara panas & inframerah);

2. Paparan digital HD;

3. Antara muka skrin sentuh HD, kawalan PLC;

4. LED Headlamp;

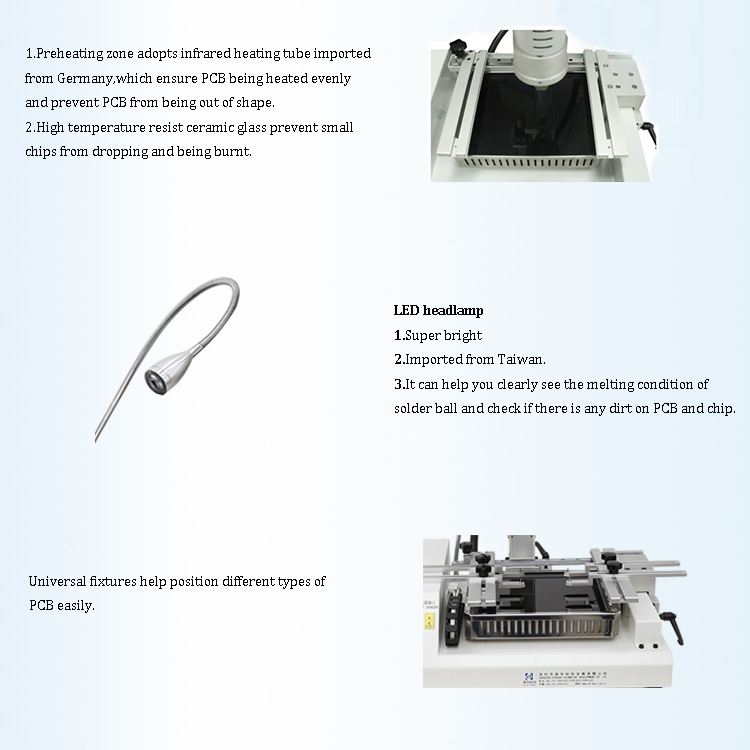

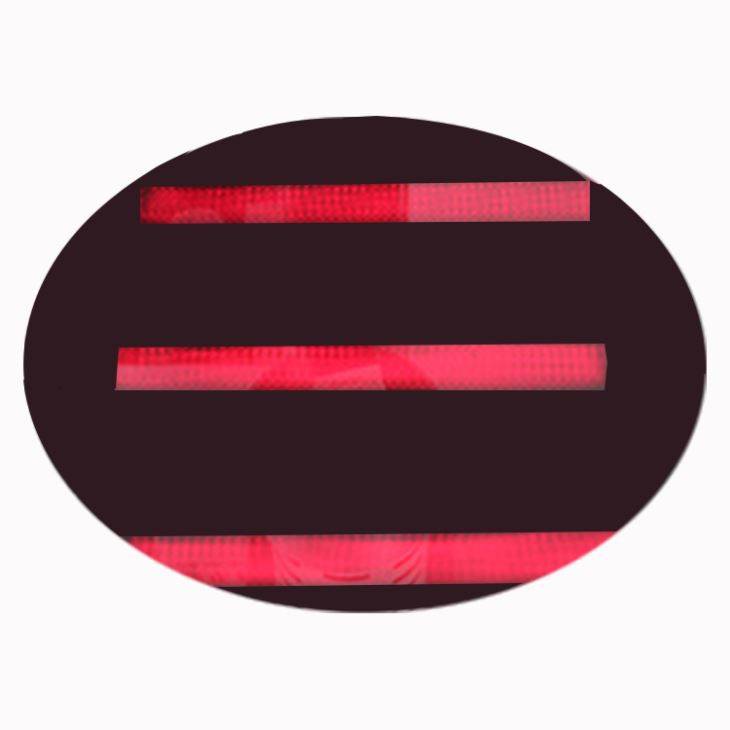

a. Zon pemanasan, tiub pemanasan serat karbon IR, dan perisai kaca anti-tinggi, yang boleh menghalang komponen kecil dari jatuh.

b. Cahaya LED, kuasa 10W, cerah dan fleksibel.

c. 4 lekapan sejagat yang boleh digunakan untuk PCB lain dengan bentuk yang tidak teratur.

1. Jarak laras untuk PCB dan muncung

2. PCB Workbench dan IR Zon Preheating Zone

3. Kepala atas, secara automatik bangkit atau merosot

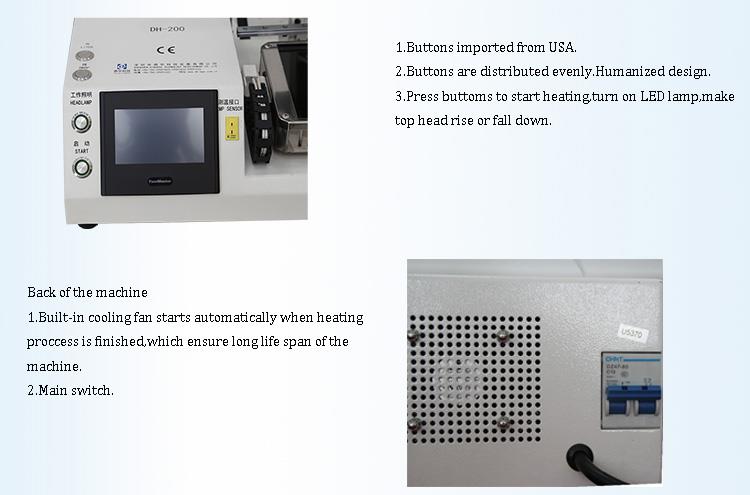

1. 4 butang, dua daripadanya mengawal peningkatan dan penurunan kepala kepala; Mudah dan berkesan.
2. Kipas penyejuk terbina dalam, yang memastikan pemanasan IR tidak terlalu panas.

4.Mengapa Pilih kami 2- Pemanasan-Zon Touchscreen BGA Rework Machine?

• Pemanas adalah faktor kritikal untuk kerja semula yang berjaya. Kami menggunakan satu yang diimport dari Taiwan atau Jerman dan menjalankan ujian ketat pada setiap unit.
• Hasilnya selepas desoldering bersih dan sempurna, dengan PCB yang tinggal dalam keadaan baru.
• Reka bentuk udara panas termasuk sekurang -kurangnya satu lubang dan empat takik di empat sisi, yang membantu mencegah terlalu panas.

Penggunaan:BGA, PGA, QFN, PLCC, TSOP, PBGA, CPGA, IC, dll.

5. Sijil 2 zon pemanasan sentuh skrin BGA Reork Mesin

1. Lebih daripada 38 pc paten dan 100 teknologi canggih yang diterima oleh kerajaan.

2.CE, IOS9001, dan ROHS dll.

6. Pembungkusan & Penghantaran 2 Zon Pemanasan Sentuhan Skrin BGA Mesin Rework

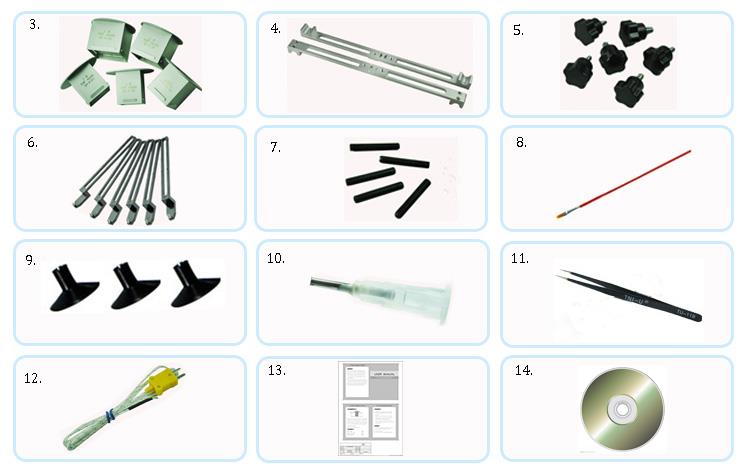

Aksesori 2 zon pemanasan menyentuh skrin BGA Reork Mesin

1. 6 pcs universal lekapan
2. Skru tanpa kepala
3. Berus
4. Penyedut getah
5. Pena vakum
6. Pineezers
7. Thermocouple
8. Mengajar CD
9. Manual

7. Penggunaan 2 zon pemanasan sentuh skrin BGA Reework Machine (DH -200)

Kitaran kerja semula yang lengkap, termasuk pemanasan, desoldering, pematerian komponen, dan mengeluarkan solder sisa, mungkin memerlukan penggunaan besi pematerian dan reballing. Kami mencadangkan menggunakan aStensil UniversalSesuai untuk pelbagai cip yang berbeza, stesen kerja semula BGA, besi pematerian kecil, dan stensil untuk kitaran kerja semula.

Spektrum peranti permukaan permukaan yang serasi berkisar dari sangat kecil (1x1mm) ke komponen besar (BGA).

Modul pemanasan bawah tanah penuh telah dioptimumkan untuk mengolah semula PCB bersaiz kecil, seperti yang terdapat dalam elektronik pengguna (telefon bimbit, iPads, pelacak GPS, dll.).

Beberapa perpustakaan profil pra-dipasang dan pengalaman pengguna visual intuitif membolehkan pengendali baru memulakan kerja dengan segera.

Banyak ciri profesional, termasuk zon pemanasan IR yang bergerak dan cahaya pemanasan kaca IR, menjadikan mesin ini digunakan secara meluas di kedai pembaikan peribadi dan kilang-kilang kecil.

8. Pengetahuan yang berkaitan dengan 2 zon pemanasan sentuh skrin BGA Reork Mesin

Cara Menghapus Sendek Sampel:

1. Pertama, panaskan papan PCB dan BGA untuk mengeluarkan kelembapan. Ketuhar boleh dikawal oleh tetapan suhu tetap.
2. Pilih Tuyere yang sesuai dengan saiz cip BGA dan lampirkannya ke mesin. Tuyere atas harus sedikit menutupi cip BGA, dengan margin 1 hingga 2mm. Tuyere atas mungkin sedikit lebih besar daripada BGA, tetapi ia tidak sepatutnya lebih kecil, kerana ia boleh mengakibatkan pemanasan BGA yang tidak sekata. Tuyere yang lebih rendah harus sedikit lebih besar daripada BGA.
3. Betulkan PCB yang bermasalah di stesen semula BGA. Laraskan kedudukannya dan mengikat PCB dengan perlawanan. Pastikan BGA Lower Tuyere diselaraskan (untuk PCB yang tidak teratur, gunakan perlawanan berbentuk khas). Tarik keluar garis pengukuran suhu dan laraskan kedudukan Tuyere atas dan bawah supaya Tuyere atas meliputi BGA, meninggalkan jurang kira -kira 1mm, manakala Tuyere yang lebih rendah menentang PCB.
4. Tetapkan lengkung suhu yang sepadan: titik lebur plumbum pada 183 darjah, dan titik lebur bebas plumbum pada 217 darjah. Ikuti lengkung suhu program bebas plumbum di stesen kerja semula, membuat pelarasan yang diperlukan seperti yang ditunjukkan dalam angka tersebut. (Angka berikut menunjukkan parameter yang saya buat secara peribadi untuk pembaikan, tetapi ini hanya untuk rujukan. Ia juga disyorkan untuk mengendalikan stesen semula BGA dengan lengkung suhu yang ditetapkan untuk penyesuaian mudah dan pemantauan suhu masa nyata.)
5. Klik untuk memulakan proses kimpalan. Apabila isyarat penggera bersedia, keluarkan kepala angin atas dan gunakan pen sedutan vakum yang dilengkapi dengan mesin untuk mengambil BGA.

Jika sendi pematerian tidak dapat dikeluarkan, selesaikan proses BGA dan menyesuaikan tetapan berdasarkan syarat -syarat yang dihadapi semasa pembaikan sebenar.
