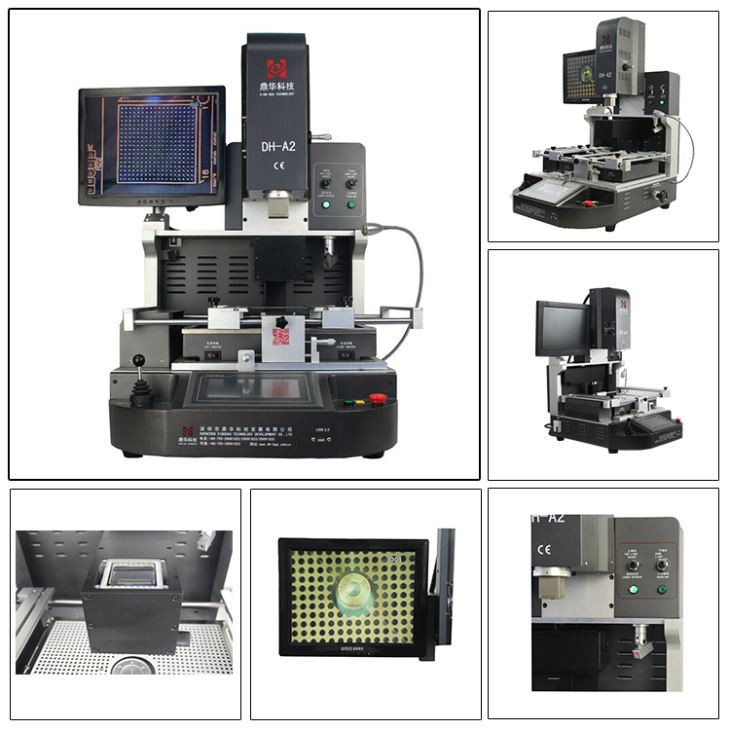

Mesin Kerja Semula BGA Skrin Sentuh 3 Zon Pemanasan
1. Skrin sentuh dan sistem penjajaran optik.
2. Kadar kejayaan tinggi membaiki cip.
3. Tidak merosakkan cip IC dan PCB.
4. Sangat mudah untuk dikendalikan. Boleh belajar guna dalam masa 10 minit.
5. Boleh menyimpan 100 ribu profil suhu. Jika PCB dan cip adalah sama, anda tidak perlu menetapkan profil suhu lain. Menjimatkan masa!
Description/kawalan
1. Permohonan
Sesuai untuk PCB produk elektronik yang berbeza.
Papan induk komputer, telefon pintar ( iPhone, Huawei, Samsung ), komputer riba, papan logik MacBook, kamera digital, penghawa dingin, TV dan peralatan elektronik lain daripada industri perubatan, industri komunikasi, industri automobil, dsb.
Sesuai untuk pelbagai jenis cip: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, cip LED.
2. Ciri-ciri Produk
• Penyahpaterian automatik, pemasangan dan pematerian.
• Sistem penjajaran optik yang tepat
Kanta kamera CCD Panasonic secara berkesan meningkatkan ketepatan penjajaran dan kadar kejayaan pembaikan. Imej dipaparkan pada skrin monitor.
• Aliran udara panas atas boleh laras, untuk memenuhi permintaan mana-mana cip
•Kedudukan laser inframerah terbina dalam, membantu kedudukan pantas untuk PCB.
•Reka bentuk kepala pemanas atas dan kepala pelekap 2 dalam 1.
•Kepala pelekap dengan peranti ujian tekanan terbina dalam, untuk melindungi PCB daripada dihancurkan.
3. Spesifikasi
| kuasa | 5300w |
| Pemanas atas | Udara panas 1200w |
| Pemanas bawah | Udara panas 1200W. Inframerah 2700w |
| Bekalan kuasa | AC220V±10% 50/60Hz |
| Dimensi | L530*W670*H790 mm |
| Kedudukan | Sokongan PCB alur V, dan dengan lekapan universal luaran |
| Kawalan suhu | Termokopel jenis K, kawalan gelung tertutup, pemanasan bebas |
| Ketepatan suhu | ±2 darjah |
| saiz PCB | Maks 450*490 mm, Min 22 *22 mm |
| Penalaan halus meja kerja | ±15mm ke hadapan/belakang,±15mm kanan/kiri |
| Cip BGA | 80*80-1*1mm |
| Jarak cip minimum | 0.15mm |
| Penderia Suhu | 1 (pilihan) |
| Berat bersih | 70kg |
4. Butiran

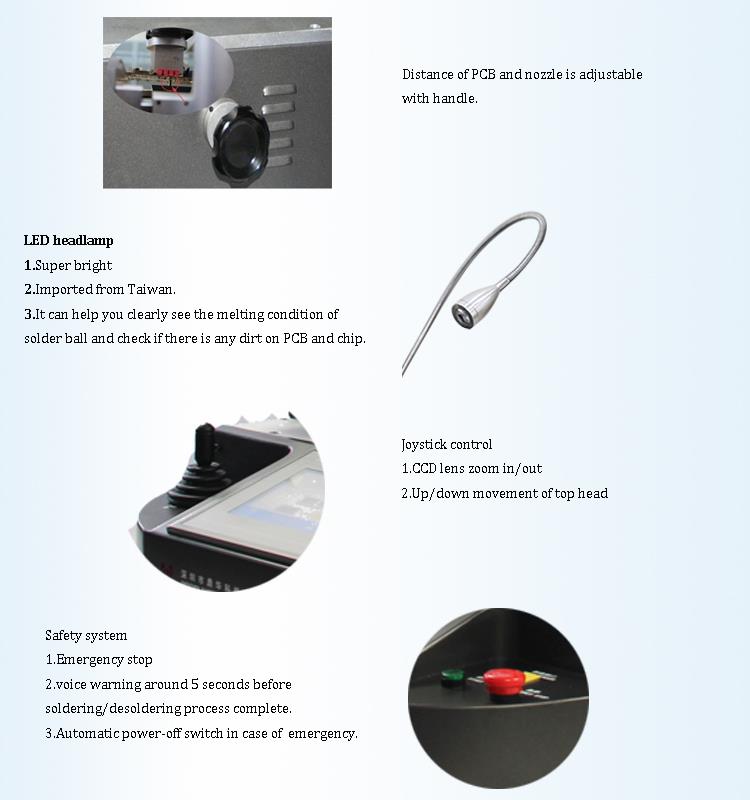

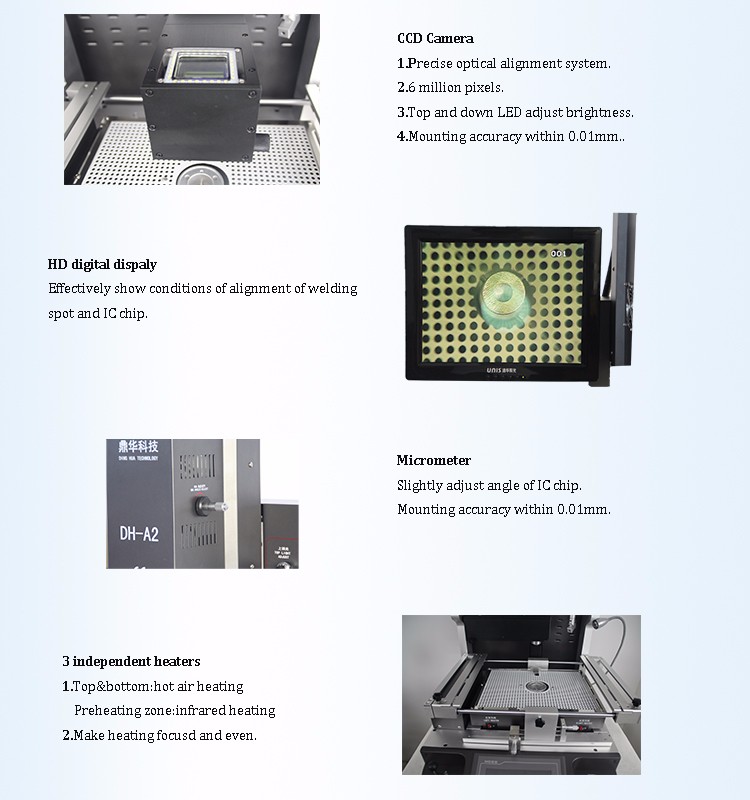

1. kamera CCD (sistem penjajaran optik yang tepat);
2. paparan digital HD;
3. Mikrometer (laraskan sudut cip);
4.3 pemanas bebas (udara panas & inframerah);
5. Kedudukan laser;
6. Antara muka skrin sentuh HD, kawalan PLC;
7. Lampu hadapan yang diketuai;
8.Kawalan kayu bedik.

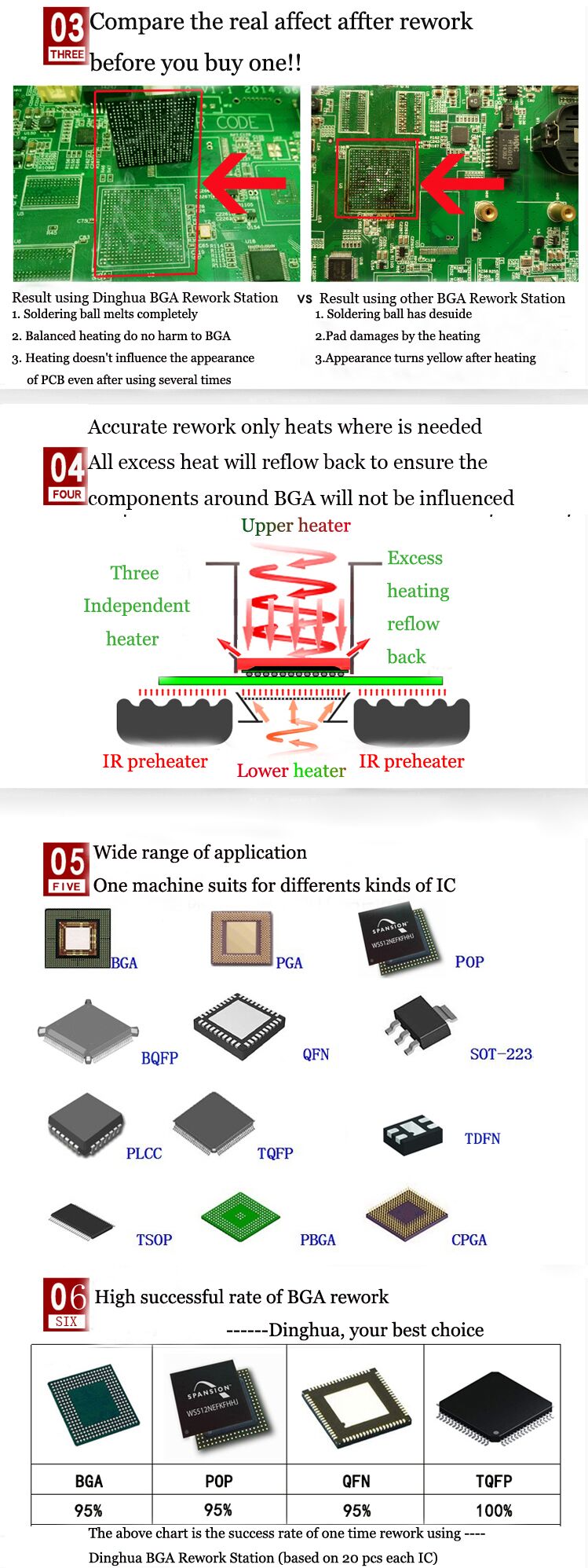

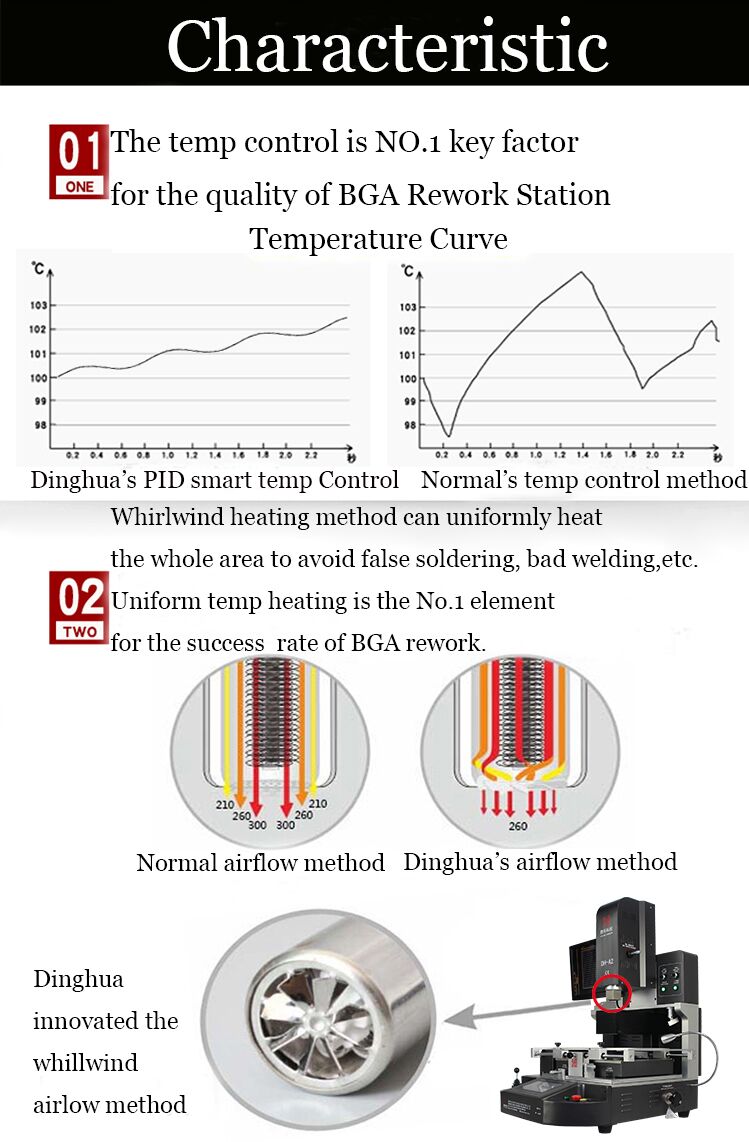

5.Mengapa Memilih 3 zon pemanasan kami skrin sentuh bga mesin kerja semula?
6. Sijil
Untuk menawarkan produk berkualiti, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD adalah yang pertama lulus sijil UL, E-MARK, CCC, FCC, CE ROHS. Sementara itu, untuk menambah baik dan menyempurnakan sistem kualiti, Dinghua telah lulus pensijilan audit di tapak ISO, GMP, FCCA, C-TPAT.

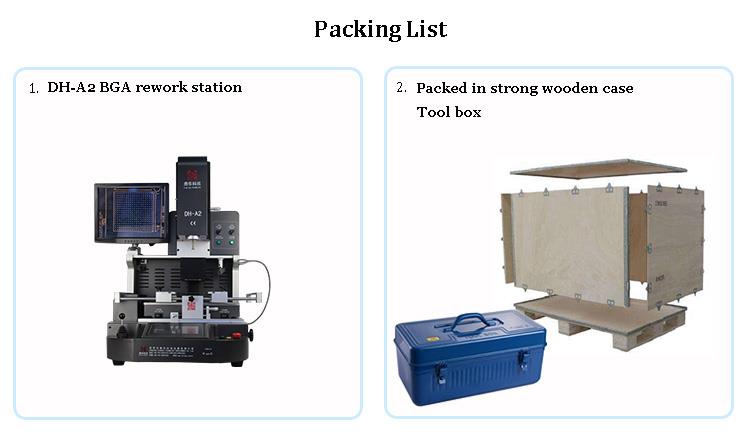

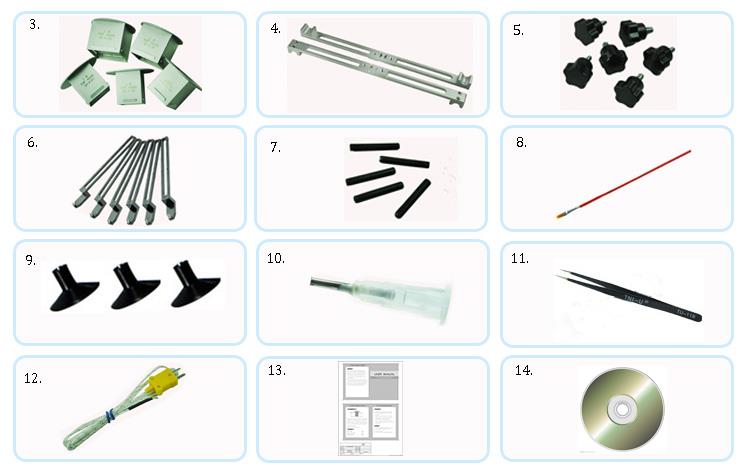

7. Pembungkusan & Penghantaran
8. Hubungi kami
Email: john@dh-kc.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
9.Soalan Lazim
• Dalam mesin kerja semula BGA, apakah faktor penting bagi kadar kejayaan yang tinggi untuk membaiki PCB dan cip?
A: Sistem optik warna dengan fungsi penglihatan berpecah, pemisahan dua warna, zum masuk/keluar dan pelarasan mikro, dilengkapi dengan peranti pengesan penyimpangan, dengan autofokus dan operasi perisian
•Bagaimanakah mesin kerja semula BGA anda menjamin penjajaran ketepatan bola pateri pada cip dan sambungan pematerian pada PCB?
A: Sistem penglihatan optik warna, dengan pergerakan paksi-x x, Y, dengan cahaya belah dua warna, zum masuk/keluar dan fungsi penalaan halus, termasuk peranti resolusi perbezaan warna. Skrin paparan jelas memaparkan keadaan penjajaran bola pateri pada cip dan sambungan pematerian pada PCB.
•Apakah prinsip pemanasan udara panas dan inframerah mesin kerja semula BGA anda?
A: Terdapat tiga pemanas bebas. Udara Panas Atas + Udara Panas Bawah + Platform prapemanasan inframerah. Udara panas mempunyai kelebihan pemanasan dan penyejukan yang cepat. Suhu sangat mudah dikawal Bahagian bawah inframerah untuk mengelakkan ubah bentuk PCB (Sebab ubah bentuk umum: Perbezaan suhu yang besar antara lokasi PCB dan cip BGA sasaran.) Model mesin ini agak mudah dikawal dan suhunya adalah mudah dikawal.
