Stesen Pateri BGA Skrin Sentuh Udara Panas



Kami adalah pengilang yang telah bekerjasama dengan syarikat antarabangsa, seperti Foxconn, Lenovo dan Huawei, selama lebih 8 tahun dalam bidang stesen kerja semula BGA/SMT. Stesen kerja semula BGA kami dijual di seluruh dunia, dan kami mempunyai ejen di negara seperti Iran, AS, Mexico, India dan Vietnam. Kami berharap anda boleh menyertai kami juga. Kepuasan anda sentiasa kami kejar.

Ciri-ciri

• Digunakan secara meluas untuk mengolah semula cip CPU dan GPU pada komputer riba, PS3, PS4, XBOX360, dsb.
• Memateri, menyahpateri, mengeluarkan dan memasang cip BGA melalui operasi manual.
• Dilengkapi dengan kedua-dua pemanas udara panas atas dan bawah, dan plat pemanas inframerah bawah.
• Antara muka skrin sentuh yang mesra pengguna untuk pengendalian yang mudah.
• Menyokong kerja semula komponen BGA, CCGA, QFN, SMD, dll.
• Kawalan suhu yang tepat dengan ketepatan ±2 darjah .
• Fungsi keselamatan yang unggul, termasuk perlindungan kecemasan.

Parameter produk

Jumlah Kuasa	4800W
Pemanas atas	800W
Pemanas bawah	1200W ke-2, pemanas IR ke-3 2700W
kuasa	AC220V±10％ 50Hz
Pencahayaan	Taiwan membawa lampu kerja, mana-mana sudut dilaraskan.
Mod operasi	Skrin sentuh HD gaya laci, antara muka perbualan pintar, tetapan sistem digital
Penyimpanan	50000 kumpulan
Pergerakan pemanas atas	Kanan/kiri, hadapan/belakang, berputar bebas.
Kedudukan	Kedudukan pintar, PCB boleh dilaraskan dalam arah X, Y dengan "Sokongan 5 mata" + pendakap PCB V-groov + lekapan universal.
Kawalan suhu	Penderia K, gelung tutup
Ketepatan suhu	±2 darjah
saiz PCB	Maks 390×400 mm Min 22×22 mm
Cip BGA	2x2 mm - 80x80 mm
Jarak cip minimum	0.15mm
Sensor suhu luaran	1pc
Dimensi	610*620*560mm
Berat bersih	40KG

Ciri produk

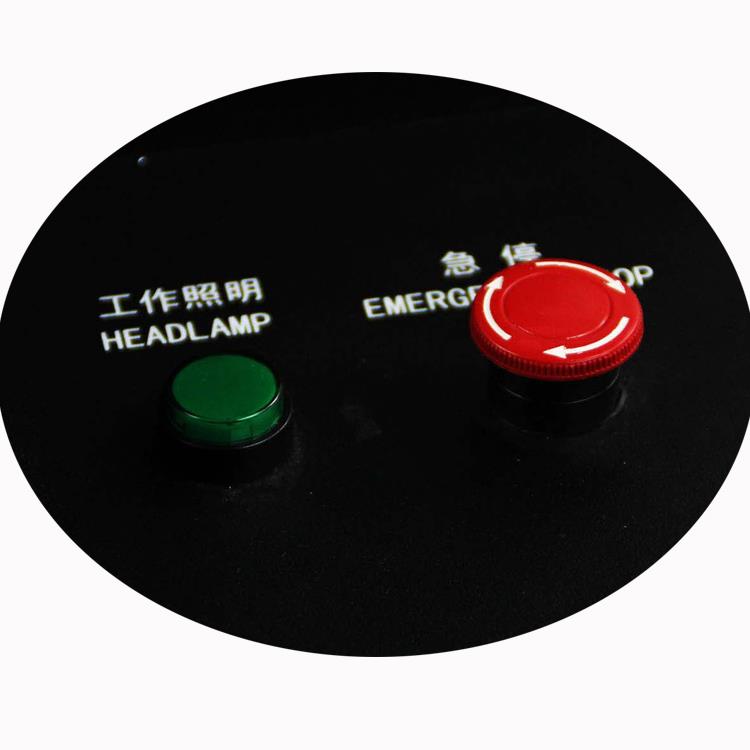

Butang kecemasan mesin, sebarang keadaan mendesak, ia boleh ditekan, kemudian kerja semula BGA

mesin serta-merta berhenti berfungsi, dan kipas aliran silang mula sejuk untuk PCB/cip dan dalam-

kawasan pemanasan awal frared.

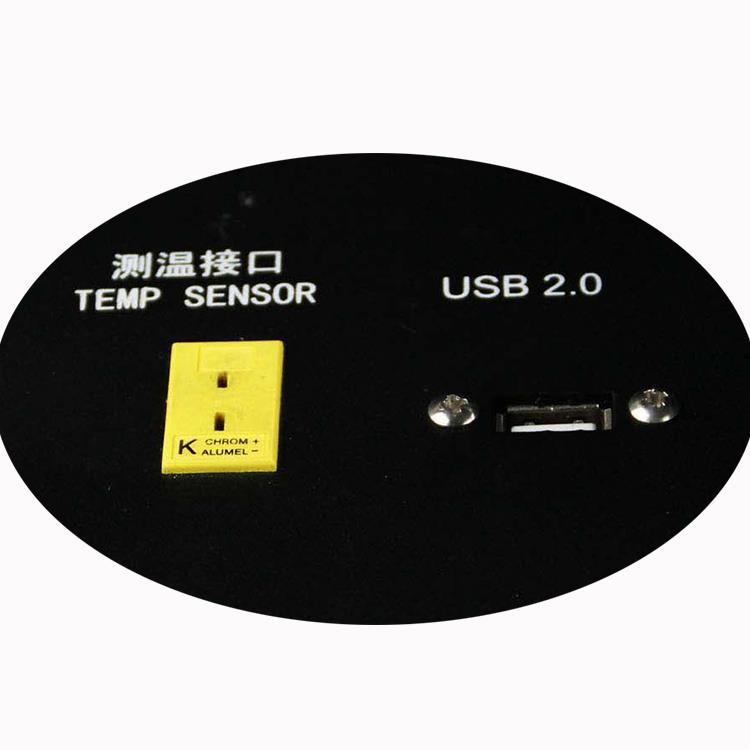

Penderia tempe boleh memantau suhu masa nyata pada cip, USB 2.0 untuk memuat naik perisian

atau memuat turun tangkapan skrin dsb.

Suis udara, yang akan berhenti apabila mata wang tidak normal (lebih kurang), seperti, kebocoran

elektrik, litar pintas, voltan kuasa melebihi skop biasa(+/- 10%).

"GND" untuk menyambung wayar tanah untuk menyediakan teknologi yang lebih selamat menggunakan mesin.

Bagaimanakah Stesen Pematerian BGA Berfungsi?

Stesen pematerian BGA mempunyai antara muka operasi yang kemas dan ringkas, dengan satu port penderia suhu, port USB 2.0, suis lampu dan butang kecemasan. Komputer industri, dilengkapi dengan skrin sentuh 7-inci, boleh menyimpan sehingga 5,000 profil, membolehkan anda menyimpan profil yang berjaya untuk rujukan masa hadapan.

Kelayakan Produk Stesen Pateri BGA Skrin Sentuh Udara Panas

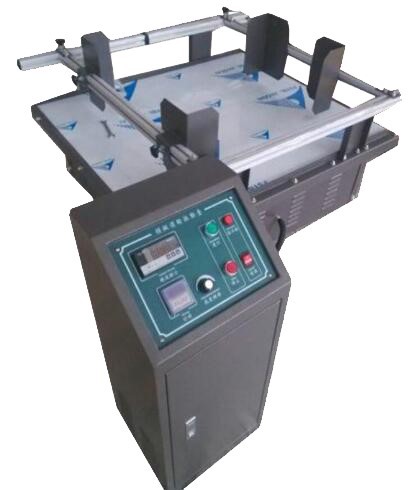

Imej di atas menunjukkan mesin pengangkutan kereta simulasi. Semua mesin kami menjalani proses ujian yang ketat: ia berjalan secara berterusan selama 3 hari, kemudian tertakluk kepada sekurang-kurangnya 24 jam ujian getaran. Selepas ini, mereka berjalan selama 24 jam tambahan untuk mengenal pasti sebarang isu yang berpotensi dan mencegah masalah masa depan untuk pelanggan kami. Sehingga kini, kami adalah satu-satunya syarikat di China yang menjalankan ujian menyeluruh dalam industri ini.

Soalan Lazim

S: Apakah PCB?

A:PCB (Papan Litar Bercetak) diperbuat daripada lapisan gentian kaca dan kuprum yang dilekatkan bersama.

S: Bolehkah saya menggunakan 110V untuk mesin ini?

A:Ya, mesin boleh beroperasi pada 110V, tetapi sila maklumkan kami terlebih dahulu, kerana beberapa komponen mungkin perlu dilaraskan.

S: Bolehkah saya menggunakan cip yang tidak dipateri untuk menyoldernya pada PCB semula?

A:Ya, selagi titik asas kekal utuh, cip boleh digunakan semula selepas dibola semula.

S: Bagaimanakah saya boleh mengenal pasti cip mana yang mempunyai masalah?

A:Biasanya, anda memerlukan mesin X-ray untuk mendiagnosis isu tersebut.



Beberapa Petua untuk Membaiki: Pembaikan Konduktor dan Kaedah Kimpalan

Sebelum menggunakan sebarang peralatan kimpalan, langkah berjaga-jaga tertentu perlu diambil. Pastikan elektrod peralatan dibersihkan, diselaraskan dan ditetapkan untuk ketebalan papan yang sesuai.

Sampel ujian dengan lebar litar, jarak, ketebalan, kemasan permukaan dan kontur yang serupa harus digunakan. Perhatikan dan uji kualiti kimpalan, penjajaran, perubahan warna, gabungan, dan rupa bahan asas di kawasan kimpalan. Laraskan tetapan peralatan kimpalan dan ulangi sehingga hasil yang boleh diterima dicapai.

Penjajaran reben yang dikimpal kepada corak litar hendaklah dalam lingkungan {{0}}.050 mm (0.002"). Kekuatan ikatan kimpalan hendaklah melebihi kekuatan litar/bahan asas.

Prosedur

1. Bersihkan kawasan tersebut.
2. Pilih bahagian reben Kovar yang sepadan dengan lebar corak konduktor yang sedang dibaiki (± {{0}}.050 mm, atau 0.002").
3. Potong reben lebih kurang 3.0 mm (0.120") lebih panjang daripada bahagian yang sedang dibaiki.
4. Bersihkan konduktor reben dan bahan asas di sekeliling kawasan pembaikan.
5. Letakkan dan tengahkan reben di atas bahagian yang hendak dibaiki, biarkan sama panjang pada setiap sisi, selari dengan corak litar.
6. Letakkan papan PC di bawah elektrod kimpalan supaya elektrod menekan pada kawasan pembaikan.
7. Pegang reben di tempatnya dengan pinset ketepatan sehingga kimpalan selesai. Kimpalan di tempat menggunakan tetapan berdasarkan sampel ujian yang diterima.
8. Bersihkan kawasan tersebut.
9. Periksa sambungan dengan teliti untuk kualiti dan penjajaran kimpalan.
10. Jika perlu, sapukan sedikit fluks dan tin seluruh kawasan dengan pateri.
11. Bersihkan kawasan itu semula.

Jika perlu, salutkan kawasan yang dibaiki dengan epoksi.
