Mesin X Ray PCB
Pemeriksaan mesin x ray PCB bukan sahaja PCB dengan komponen, seperti, IC, BGA, QFN
tetapi juga sensor, induktor dan kabel dll.
Description/kawalan
Penerangan Produk
ciri pemeriksaan sinar x:
- Platform pemuatan boleh bergerak dalam arah X, YPlatform pemuatan boleh bergerak dalam arah X,Y.
- Pengesan imej- Kecacatan produk yang mudah diperhatikan, seperti kimpalan kekurangan bga, timah lubang, dsb.
-
Sumber sinar-X- Jepun Hamamatsu (hamamatsu) tiub lampu tertutup, jangka hayat, bebas penyelenggaraan.
-
X-ray menerima-HD pengesan panel rata digital.
-
Visualisasi tetingkap navigasi automatik-Mudah untuk beroperasi, cepat cari lokasi sasaran pengesanan
-
Prosedur pengesanan boleh diedit-Sesuai untuk pengesanan automatik jisim, meningkatkan kecekapan, automatik
pengesanan produk NG -
Sistem MWS/ERP-Akses disesuaikan untuk pengurus mudah
Parameter produk
Parameter mesin x ray PCB
X-ray ialah gelombang elektromagnet yang boleh menembusi objek legap seperti kayu, kadbod, kulit, dan logam. Mesin x-ray PCB memaparkan imej warna yang berbeza pada skrin berdasarkan penyerapan objek sinar-X untuk mengesan kecacatan pada komponen elektronik, papan PCB dan kimpalan
|
Bekalan kuasa |
AC110~220V 10A |
Kuasa yang diberi nilai |
1.7KW |
|
Model pemeriksaan |
Luar talian |
Terbuka pintu |
Manual |
|
tiub lampu sinar-X |
tertutup |
tiub cahaya mata wang |
200ɥA |
|
tiub cahaya Voltan |
90KV |
tiub cahaya Fokus |
3-5um |
|
Menyejukkan |
Penyejukan angin |
Pembesaran geometri |
300 kali |
|
Pengesan Baru |
taip TFT |
Toleransi sinaran |
10000Gy |
|
Kawasan pengimejan yang berkesan |
130 ×130mm |
Tahap perlindungan |
lP65 |
|
Matriks piksel |
1536 ×1536 |
Dimensi |
176 ×176 ×47 |
|
Saiz piksel |
85µm |
Resolusi spatial |
5.8lp/mm |
|
Dimensi |
1100 × 1200 × 2100mm |
Berat lebih kurang |
1400KG |
Aplikasi Produk
mesin pemeriksaan pcb x ray boleh mengesan BGA, CSP, Flip Chip, LED, Fius, diod, sensor, lompang PCB,
perintang, kapasitor, transistor induktor dan bahagian aluminium, acuan plastik dan bahagian aeroangkasa:
Cahaya
Engsel penempaan
Penyampai.

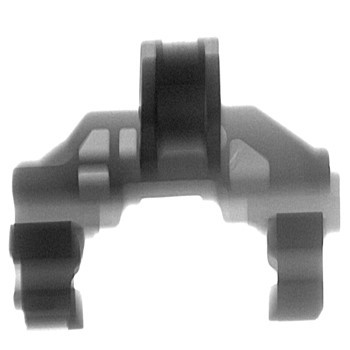

Bahagian penempaan
Gelembung udara pateri LED
wayar glod IC
Induktor
Bahagian telefon bimbit
Jaminan Keselamatan
Jaminan keselamatan mesin pemeriksaan xray:
Mesin pemeriksaan sinar-X memainkan peranan penting dalam memastikan keselamatan dan keselamatan pelbagai industri seperti
industri automobil, farmaseutikal dan komunikasi. Mesin ini direka untuk mengesan kecacatan dalam
produk yang boleh menimbulkan bahaya kepada pengguna.
Walau bagaimanapun, adalah penting untuk memastikan bahawa penggunaan mesin pemeriksaan sinar-X adalah selamat untuk kedua-dua pengendali dan
produk yang sedang diperiksa. Itulah sebabnya keselamatan sinaran menjadi keutamaan apabila melibatkan penggunaan sinar-X
mesin pemeriksaan.
Untuk menjamin keselamatan sinaran, pengeluar mesin pemeriksaan sinar-X mematuhi garis panduan dan peraturan yang ketat
ditetapkan oleh organisasi seperti Agensi Tenaga Atom Antarabangsa (IAEA) dan International Electrotechnical
Suruhanjaya (IEC).
Sebagai contoh, mesin pemeriksaan sinar-X direka bentuk dengan perisai dan interlock keselamatan untuk meminimumkan sinaran
dedahan(Tahap Sinaran X-Ray<1μSv/h.). Operator tidak perlu memakai alat pelindung seperti apron plumbum
dan gogal untuk meminimumkan lagi pendedahan, kerana ia telah diminimumkan.
Mesin xray PCB
Cara menggunakan mesin xray PCB:
