Stesen kerja semula BGA automatik telefon bimbit

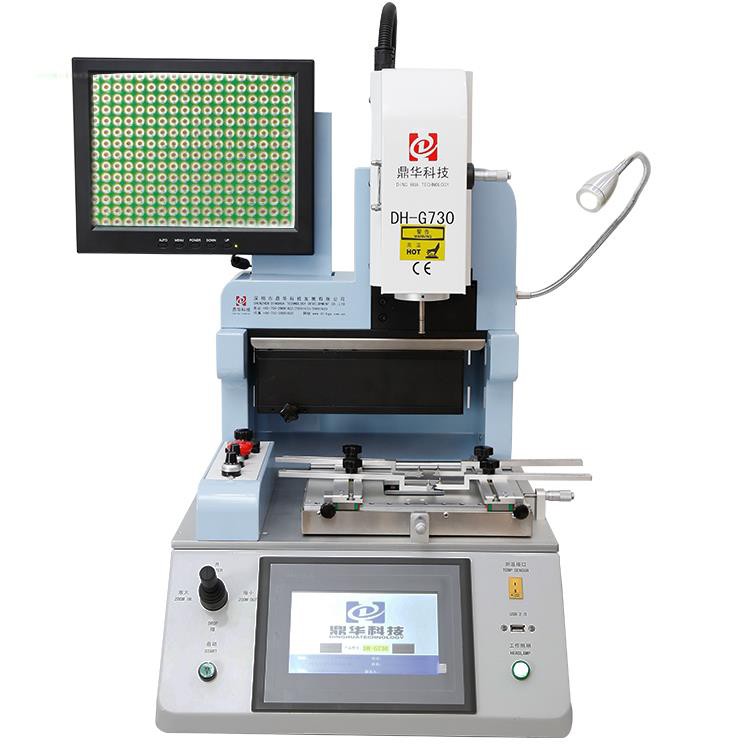

Stesen Pembaikan Telefon Mudah Alih IC Reballling Machine DH-G730 Side, Digunakan untuk iPhone, Samsung dan Huawei dan lain
Description/kawalan
Telefon mudah alih BGA Rework Station Automatik adalah mesin kerja semula ketepatan yang direka untuk de -pemampatan, pembersihan, penjajaran, dan penyampaian semula cip BGA (dan komponen SMD yang lain) pada papan induk telefon bimbit . ia menggabungkan:
- Pemanasan ganda (atas dan bawah, selalunya dengan pra -heat IR)
- Sistem Visi (CCD + Laser) untuk penjajaran yang tepat
- Kawalan suhu tertutup
- Fungsi pickup pick -and -place automatik dan vakum
Stesen Pembaikan Telefon Mudah Alih IC Rebing Machine yang direka untuk iPhone

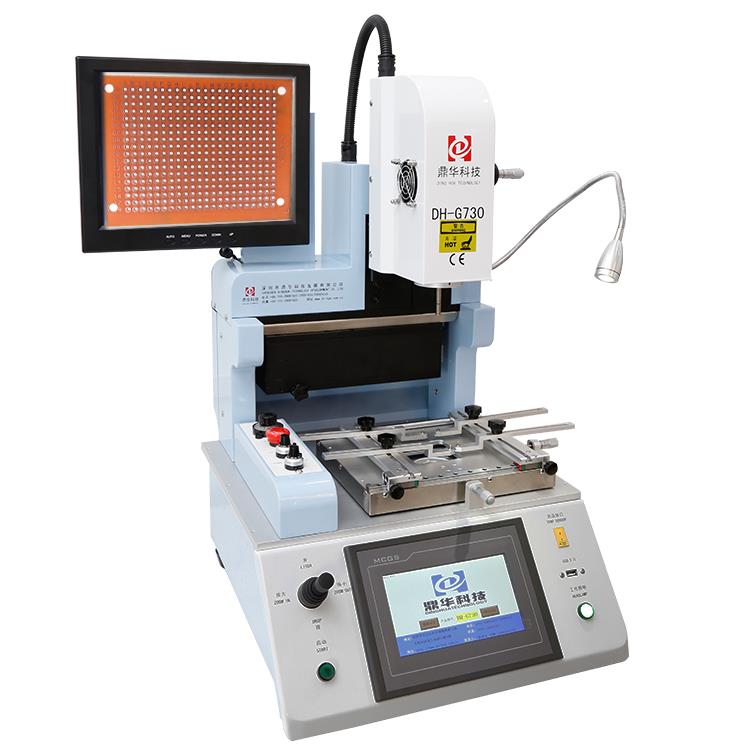

Mesin DH-G730 sebelah kiri . Joystick, fungsi penyesuaian aliran udara atas, dan kunci kecemasan dan lain-lain untuk iPhone, Samsung dan Huawei dan lain-lain membaiki .

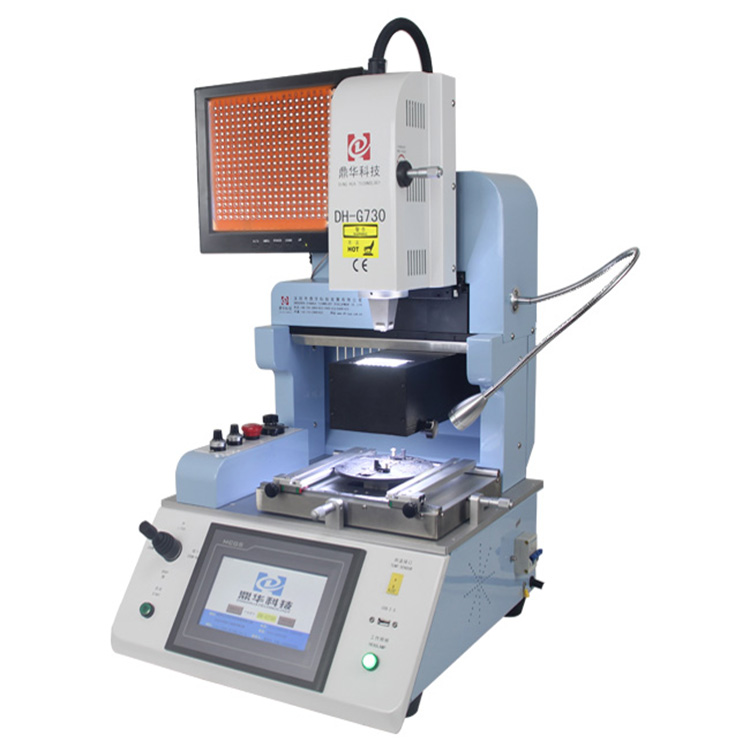

Bahagian kanan mesin, suis selamat kuasa, lampu LED kerja . stesen semula IC untuk PCBA kecil diperbaiki .

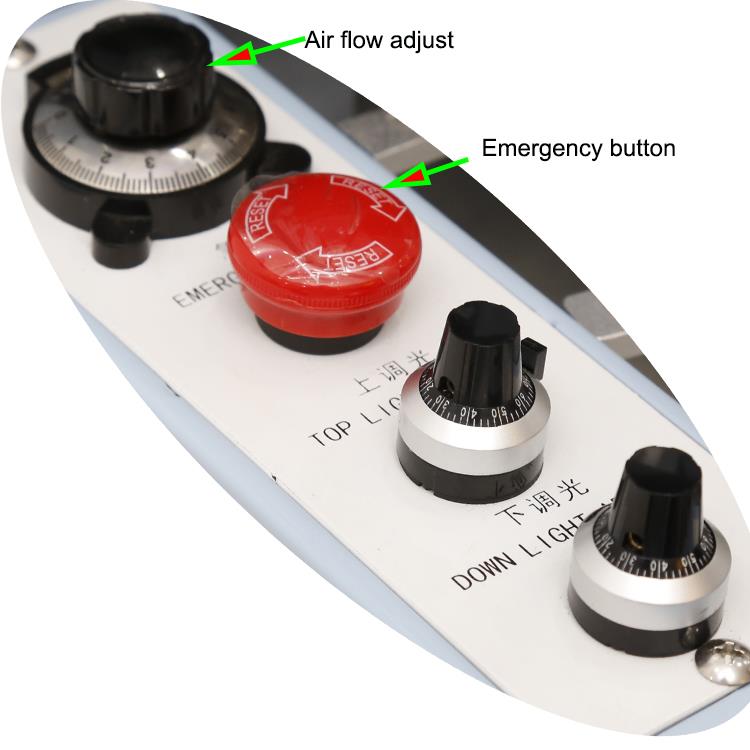

Butang penyesuaian aliran udara teratas, kekunci kecemasan dan lampu menyesuaikan untuk kanta CCD optik, digunakan untuk pembaikan cip IC pada iPhone .

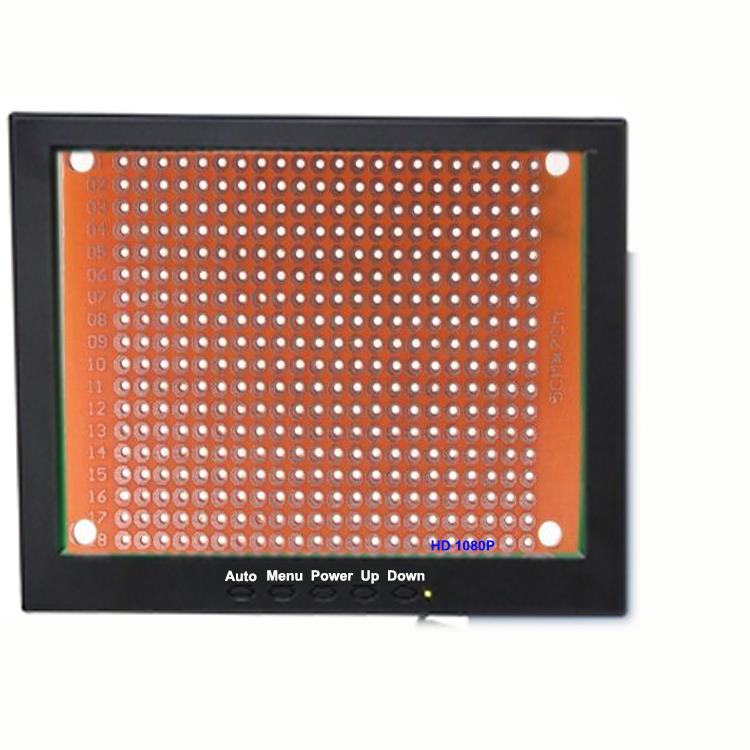

Skrin paparan HD, 1080p 15 inci, zum masuk/keluar sehingga 200 kali, yang menjadikan setiap titik dilihat dengan jelas .
Antara muka operasi yang mudah dan mudah, apabila manual, menggunakan joysticks untuk menetapkan semua parameter, kemudian klik "Mula" untuk memulakan semua kerja .
| Jumlah kuasa | 2500W |
| Pemanas atas | 1200W |
| Pemanas bawah | 1200W |
| Kuasa | AC110 ~ 240V ± 10 ％ 50/60Hz |
| Mod operasi | Dua mod: manual dan automatik . |
| HD Touchscreen, Manusia Pintar, Tetapan Sistem Digital . | |
| Kanta Kamera CCD Optik | 90 darjah terbuka/lipat |
| Pantau skrin | 1080P |
| Pembesaran kamera | 1x - 220x |
| Workbench Fine-penalaan: | ± 15mm ke hadapan/ke belakang, ± 15mm kanan/kiri, |
| Mikrometer atas untuk penyesuaian sudut | 60 ͦ |
| Ketepatan penempatan: | ± 0.01mm |
| Kedudukan PCB | Kedudukan pintar, PCB boleh diselaraskan dalam arah x, y dengan "5 mata sokongan"+ |
| V-Groov PCB Bracket + Universal Fixtures . | |
| Pencahayaan | Taiwan LED berfungsi cahaya, mana -mana sudut laras |
| Penyimpanan profil suhu | 50, 000 kumpulan |
| Kawalan suhu | K Sensor, Loop Ditutup, Kawalan PLC |
| Ketepatan temp | ± 1 darjah |
| Saiz PCB | Semua jenis papan induk telefon bimbit |
| BGA Chip | 1x 1 - 80 x80 mm |
| Jarak cip minimum | 0.15mm |
| Sensor suhu luaran | 1pc |
| Dimensi | L500 × W460 × H640 mm |
| Berat bersih | 37kg |
Ciri -ciri:
1.PC perindustrian tertanam, tetapan sistem digital, dua zon pemanasan bebas, sistem kamera CCD Panasonic, antara muka perbualan skrin sentuh HD, kawalan PLC, kawalan bersepadu pelbagai fungsi, reka bentuk ergonomik, kanta optik lipat, penomboran pilihan, penyimpanan, dan profil suhu yang boleh dipilih .
2.Dua mod operasi dalam sistem: auto/manual .
- Mod Auto:Solder/desolder BGA secara automatik dengan satu butang .
- Mod manual:Secara manual menggerakkan kepala atas ke atas/ke bawah ke solder/desolder BGA menggunakan joysticks .
Kedua-dua mod digabungkan dengan penjajaran optik dan kedudukan laser untuk menyelesaikan proses . sementara itu, vakum terbina dalam menjadikannya mudah untuk mengambil cip BGA .
3.Pelbagai fungsi: "kedudukan cepat," "memegang suhu," "sensor tekanan," "analisis suhu segera," "amaran suara sebelum pemanasan berakhir," "penjajaran optik visual HD," "Kawalan suhu ketepatan tinggi, kadar pembaikan yang tinggi, kestabilan yang tinggi," dan lain-lain .
4.Kawalan Gelung Tertutup K-Jenis K-Jenis Tinggi K-jenis dan PID Sistem pampasan suhu automatik . dilengkapi dengan PLC, modul suhu, dan unit kawalan pintar, ia memastikan sisihan suhu dalam ± 1 darjah .
5.Perlawanan sejagat bergerak menghalang kerosakan PCB kepada komponen periferal, sesuai untuk membaiki semua jenis PCB .
6.Pencahayaan LED berkuasa tinggi memastikan kecerahan kerja yang mencukupi . muncung magnet dalam pelbagai saiz, diperbuat daripada aloi titanium, mudah diganti dan memasang, dan menahan ubah bentuk dan karat .
7.Segmen suhu 6-8 boleh ditetapkan untuk pemanasan atas dan bawah (sehingga 16 segmen jumlah) . menyokong penyimpanan 50,000 lengkung suhu, yang boleh diubahsuai, diubahsuai, dan digunakan pada bila -bila masa untuk BGAS yang berbeza .
8.Amaran suara 5-10 saat sebelum hujung pemanasan mengingatkan pengendali untuk mengambil cip BGA dalam masa . selepas pemanasan, kipas penyejuk akan mengaktifkan secara automatik . apabila suhu jatuh ke suhu bilik (<45℃), the cooling system stops automatically to prevent heater aging.
CE Certified . Perlindungan Double: Pengawal Overheating + Fungsi Stop Kecemasan .
