Skrin Sentuh Stesen Kerja Semula Ps2 Ps3 Ps4 BGA



Skrin sentuh ps2 ps3 ps4 bga stesen kerja semula

Pratonton pantas:

Harga asal kilang! Mesin Kerja Semula BGA DH-A1 dengan pemanas IR untuk pembaikan ps2,ps3,ps4 kini ada dalam stok.

Stesen kerja semula kami digunakan terutamanya dalam kerja semula BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED dll. Dengan

reka bentuk berbilang fungsi dan inovatif, mesin Dinghua boleh membuat Romoving, Pemasangan dan Memateri sehenti.



1. Spesifikasi DH-A1 BGA REWORK STATION

1	kuasa	4900W
2	Pemanas atas	Udara panas 800W
3	Pemanas bawah Pemanas besi	Udara panas 1200W, Inframerah 2800W 90w
4	Bekalan kuasa	AC220V±10%50/60Hz
5	Dimensi	640 * 730 * 580mm
6	Kedudukan	V-groove, sokongan PCB boleh dilaraskan ke mana-mana arah dengan lekapan universal luaran
7	Kawalan suhu	Termokopel jenis K, kawalan gelung tertutup, pemanasan bebas
8	Ketepatan suhu	±2 darjah
9	saiz PCB	Maks 500*400 mm Min 22*22 mm
10	Cip BGA	2*2-80*80mm
11	Jarak cip minimum	0.15mm
12	Penderia Suhu Luaran	1 (pilihan)
13	Berat bersih	45kg



2.Penerangan stesen kerja semula BGA DH-A1

Pemanas atas dan pemanas bawah adalah untuk memanaskan cip BGA, pemanas inframerah adalah untuk memanaskan keseluruhan

PCB, jadi ia boleh melindungi PCB daripada pemanasan yang tidak sekata.

2. Antara muka skrin sentuh HD, kawalan PLC.

3.Sistem pampasan suhu--Kawalan gelung rapat sensor K dan sistem pampasan suhu automatik.

Ia digabungkan dengan modul suhu, yang membolehkan ketepatan suhu hingga ±2 darjah .

4. muncung udara panas, putaran 360 darjah, mudah untuk memasang dan menggantikan, disesuaikan tersedia.

Sokongan PCB 5.V-groove untuk kedudukan pantas, kemudahan dan tepat yang sesuai untuk semua jenis papan PCB.

6. Kipas aliran silang yang kuat, menyejukkan papan PCB dengan cekap selepas pemanasan, untuk mengelakkannya daripada ubah bentuk.

7.Sistem pembayang bunyi.Terdapat penggera sebelum penyiapan setiap pematrian dan pematerian.



3. Mengapa anda perlu memilih Dinghua?

1. Dinghua mempunyai lebih daripada 10 tahun pengalaman.

2. Pasukan juruteknik profesional dan berpengalaman.

3. Dengan produk berkualiti tinggi, harga yang menguntungkan dan penghantaran tepat pada masanya.

4. Balas semua pertanyaan anda dalam masa 24 jam.



4. Pengetahuan Berkaitan:

Pakej BGA (Bdll Grid Array) ialah pakej susunan grid bola di mana bola pateri tatasusunan terbentuk di bahagian bawah

substrat pakej sebagai terminal I/O litar dan disambungkan kepada papan litar bercetak (PCB). Peranti dibungkus

dengan teknologi ini adalah peranti pelekap permukaan. Berbanding dengan peranti penempatan kaki tradisional seperti QFP dan PLCC,

Pakej BGA mempunyai ciri-ciri berikut.

1) Terdapat lebih banyak I/O. Bilangan I/O dalam pakej BGA ditentukan terutamanya oleh saiz pakej dan padang bola.

Oleh kerana bola pateri berbungkus BGA disusun di bawah substrat pakej, kiraan I/O peranti boleh ditingkatkan dengan banyaknya,

saiz pakej boleh dikurangkan, dan jejak pemasangan boleh disimpan. Secara umum, saiz pakej boleh dikurangkan lebih daripada

30% dengan bilangan petunjuk yang sama. Contohnya: CBGA-49, BGA-320 (pitch 1.27mm) berbanding dengan PLCC-44 (pitch 1.27mm) dan

MOFP{{0}} (pitch 0.8mm), saiz pakej dikurangkan masing-masing 84% dan 47%.

2) Peningkatan hasil peletakan, berpotensi mengurangkan kos. Pin utama peranti QFP dan PLCC tradisional diagihkan sama rata

sekitar bungkusan. Pic bagi pin pendahulu ialah 1.27mm, 1.0mm, 0.8mm, 0.65mm dan 0.5mm. Apabila bilangan I/O bertambah,

pic mestilah lebih kecil dan lebih kecil. Apabila pic kurang daripada 0.4mm, ketepatan peralatan SMT sukar dicapai. Selain itu,

pin plumbum mudah berubah bentuk, mengakibatkan peningkatan kadar kegagalan pemasangan. Bola pateri peranti BGA mereka diedarkan masuk

bentuk tatasusunan di bahagian bawah substrat, yang boleh menampung lebih banyak kiraan I/O. Padang bola pateri standard ialah 1.5mm,

1.27mm, 1.0mm, BGA pic halus (BGA bercetak, juga dikenali sebagai CSP-BGA, apabila pic bola pateri < 1.0mm, boleh diklasifikasikan sebagai CSP

pakej) pic {{0}}.8mm, 0.65mm, 0.5mm, dan kini Sesetengah peralatan proses SMT serasi dengan kadar kegagalan peletakan sebanyak<10 ppm.

3) Kawasan sentuhan antara bola pateri tatasusunan BGA dan substrat adalah besar dan pendek, yang sesuai untuk pelesapan haba.

4) Pin bola pateri tatasusunan BGA adalah sangat pendek, yang memendekkan laluan penghantaran isyarat dan mengurangkan kearuhan plumbum dan

rintangan, sekali gus meningkatkan prestasi litar.

5) Memperbaiki kesamaan terminal I/O dengan ketara dan mengurangkan kerugian yang disebabkan oleh ketidakselarasan yang lemah dalam proses pemasangan.

6) BGA sesuai untuk pembungkusan MCM dan boleh mencapai ketumpatan tinggi dan prestasi tinggi MCM.

7) Kedua-dua BGA dan ~BGA adalah lebih teguh dan lebih dipercayai daripada IC yang dibungkus kaki padang halus.

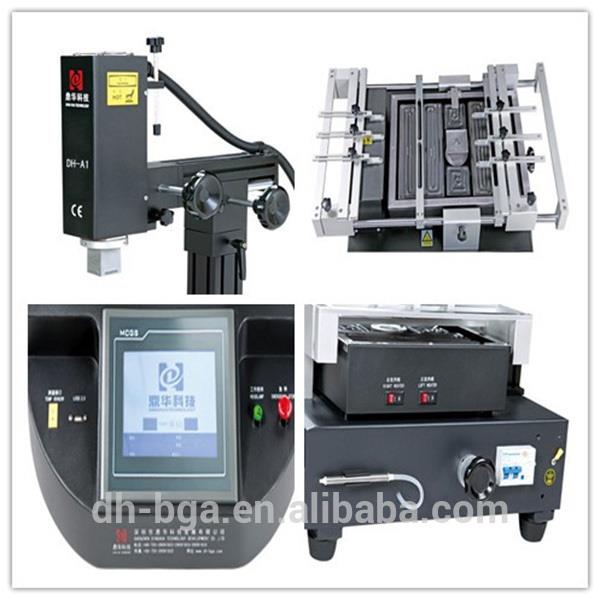

5. Imej Terperinci DH-A1 BGA REWORK STATION



6. Butiran pembungkusan & penghantaran DH-A1 BGA REWORK STATION





Butiran penghantaran DH-A1 BGA REWORK STATION



Penghantaran:

1.Penghantaran akan dilakukan dalam tempoh 5 hari bekerja selepas menerima pembayaran.

2. Penghantaran cepat melalui DHL, FedEX, TNT, UPS dan cara lain termasuk melalui laut atau udara.
