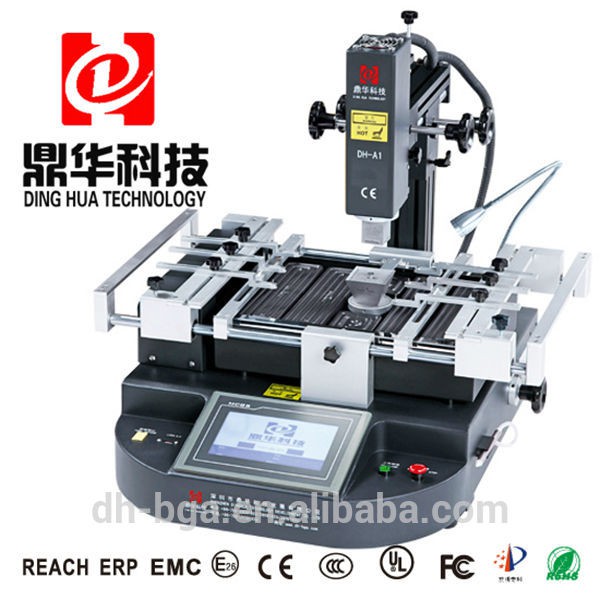

Skrin Sentuh Stesen Kerja Semula BGA Xbox360

Skrin sentuh stesen kerja semula Xbox360 bga

Pratonton pantas:

Harga asal kilang! Mesin Kerja Semula BGA DH-A1 dengan pemanas IR untuk pembaikan Xbox360 kini ada dalam stok.

Stesen kerja semula kami digunakan terutamanya dalam kerja semula BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED dll. Dengan

reka bentuk berbilang fungsi dan inovatif, mesin Dinghua boleh membuat Romoving, Pemasangan dan Memateri sehenti.

1. Spesifikasi

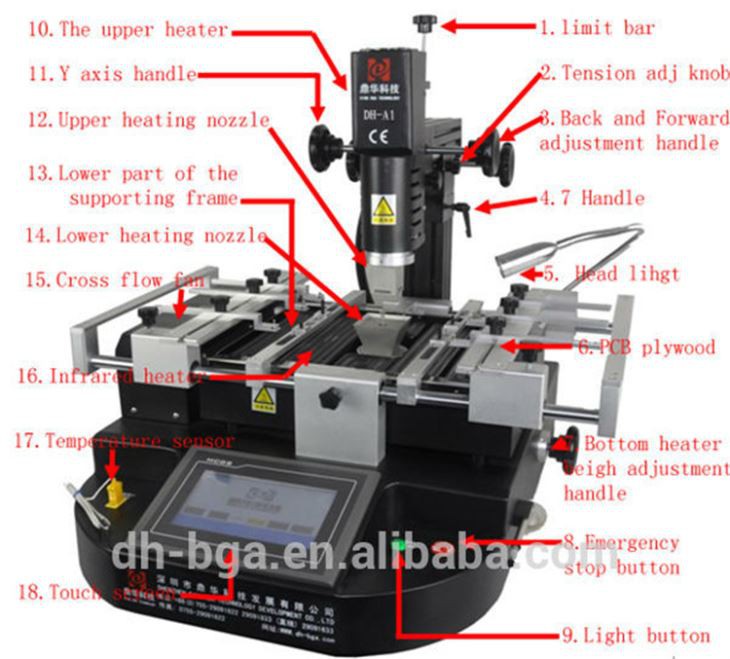

2. Penerangan tentang stesen kerja semula BGA DH-A1

1.Dengan amaran Suara 5-10 saat sebelum selesai pemanasan: ingatkan operator untuk mengambil cip bga tepat pada masanya. Selepas

pemanasan, kipas penyejuk akan berfungsi secara automatik, apabila suhu menyejuk ke suhu bilik (<45℃ ),

sistem penyejukan akan berhenti secara automatik untuk mengelakkan pemanas daripada penuaan.

2. Kelulusan pensijilan CE. Perlindungan berganda: Pengawal terlalu panas + fungsi berhenti kecemasan.

3. Sambungan luaran dengan besi pematerian digital, untuk kecekapan yang cepat, mudah, tinggi untuk membersihkan tin!

4. Laser kedudukan, mudah dan mudah untuk kedudukan.

3. Mengapa anda perlu memilih Dinghua?

1. Kami adalah pengilang stesen kerja semula BGA profesional. Dan telah berada dalam fail ini selama lebih daripada 13 tahun.

Terlibat dalam Reka Bentuk, Pembangunan, Pengeluaran dan Penjualan.

2. Mesin kami adalah berkualiti terbaik dengan harga yang rendah. Popular dengan kedai pembaikan dan sekolah latihan di seluruh dunia.

Mengalu-alukan anda untuk menjadi ejen kami.

3. Penghantaran cepat: FedEx, DHL, UPS, TNT dan EMS. Banyak model dalam stok sepanjang masa.

4. Pembayaran: Western Union, PayPal, T/T.

5. OEM dan ODM dialu-alukan.

6. Semua mesin akan dilengkapi dengan panduan pengguna dan CD.

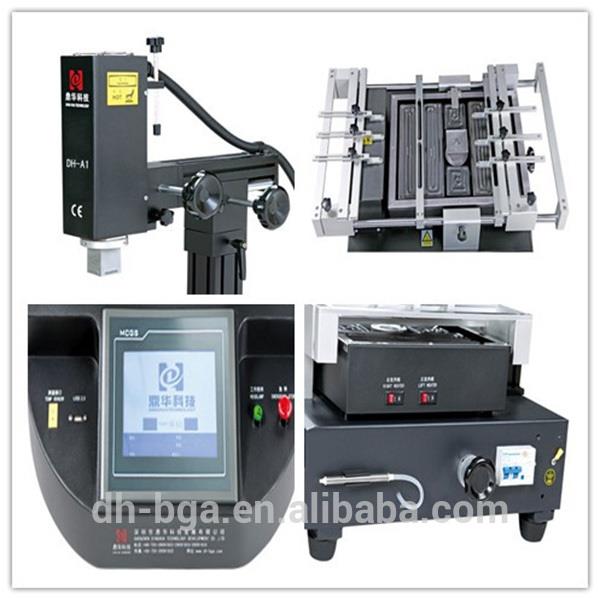

4. Imej Terperinci DH-A1 BGA REWORK STATION

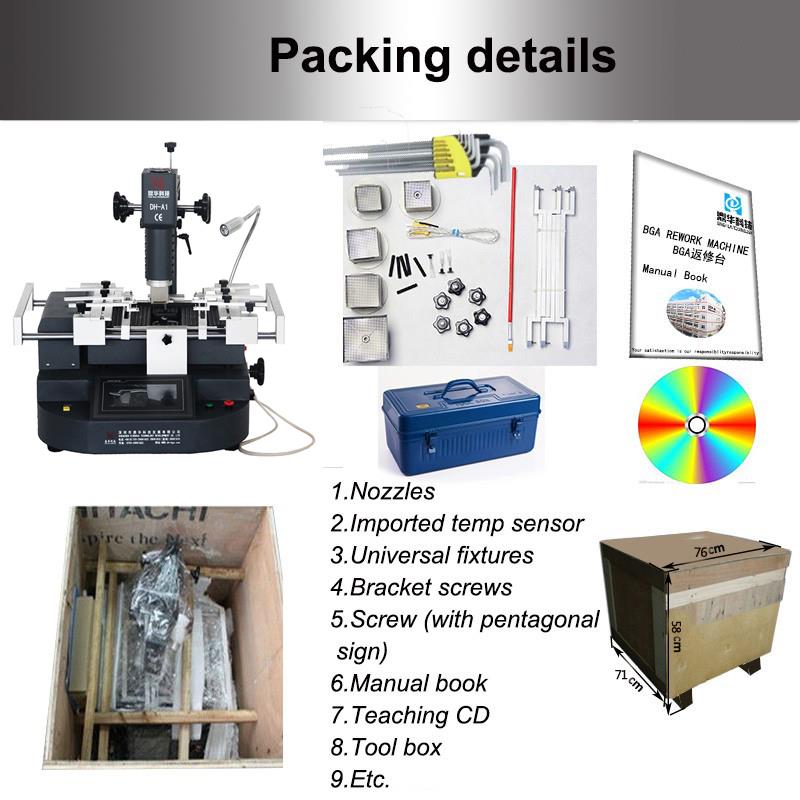

5 Butiran pembungkusan & penghantaran DH-A1 BGA REWORK STATION

6. Butiran penghantaran DH-A1 BGA REWORK STATION

7. Pengetahuan berkaitan

BGA mempunyai pelbagai jenis pakej, dan bentuknya adalah segi empat sama atau segi empat tepat. Mengikut susunan

daripada bola pateri, ia boleh dibahagikan kepada BGA periferal, berperingkat dan penuh. Mengikut substrat yang berbeza,

ia boleh dibahagikan kepada tiga jenis: PBGA (Plasticball Zddarray plastic ball array), CBGA (ceramicballSddarray ceramic

susunan bola ), TBGA (tatasusunan bola grid jenis pembawa susunan bola).

1, pakej PBGA (susun bola plastik).

Pakej PBGA, yang menggunakan resin BT/lamina kaca sebagai substrat, plastik (sebatian acuan epoksi) sebagai bahan pengedap,

bola pateri sebagai pateri eutektik 63Sn37Pb atau pateri eutektik 62Sn36Pb2Ag (Sudah beberapa pengilang menggunakan pateri tanpa plumbum ),

sambungan bola pateri dan pakej tidak memerlukan penggunaan pateri tambahan. Terdapat beberapa pakej PBGA yang rongga

struktur yang dibahagikan kepada rongga ke atas dan rongga ke bawah. PBGA jenis ini dengan rongga adalah untuk meningkatkan pelesapan habanya

prestasi, ia dipanggil BGA dipertingkatkan haba, disingkat sebagai EBGA, dan beberapa juga dipanggil CPBGA (susunan bola plastik rongga).

Kelebihan pakej PBGA adalah seperti berikut:

1) Keserasian terma yang baik dengan papan PCB (papan bercetak - biasanya papan FR-4). Pekali pengembangan terma (CTE)

daripada resin BT/laminat kaca dalam struktur PBGA adalah lebih kurang 14 ppm/darjah , dan PCB adalah lebih kurang 17 ppm/cC.

CTE kedua-dua bahan adalah agak rapat, menghasilkan padanan terma yang baik.

2) Dalam proses pengaliran semula, penjajaran sendiri bola pateri, iaitu, tegangan permukaan bola pateri cair boleh digunakan untuk

mencapai keperluan penjajaran bola pateri dan pad.

3) Kos rendah.

4) Prestasi elektrik yang baik.

Kelemahan pakej PBGA ialah ia sensitif kepada kelembapan dan tidak sesuai untuk pakej dengan peranti yang memerlukan

hermetik dan kebolehpercayaan yang tinggi.

2, pakej CBGA (susunan bola seramik).

Dalam siri pakej BGA, CBGA mempunyai sejarah terpanjang. Substratnya ialah seramik berbilang lapisan, dan penutup logam dipateri ke

substrat dengan pateri pengedap untuk melindungi cip, petunjuk dan pad. Bahan bola pateri adalah eutektik suhu tinggi

pateri 10Sn90Pb. Sambungan bola pateri dan bungkusan perlu menggunakan pateri eutektik suhu rendah 63Sn37Pb. The

padang bola standard ialah 1.5mm, 1.27mm, 1.0mm.

Kelebihan pakej CBGA (ceramic ball array) adalah seperti berikut:

1) Kedap udara yang baik dan rintangan yang tinggi terhadap kelembapan, menghasilkan kebolehpercayaan jangka panjang yang tinggi bagi komponen yang dibungkus.

2) Sifat penebat elektrik lebih baik daripada peranti PBGA.

3) Ketumpatan pembungkusan yang lebih tinggi daripada peranti PBGA.

4) Prestasi terma lebih baik daripada struktur PBGA.

Kelemahan pakej CBGA adalah:

1) Disebabkan oleh perbezaan besar dalam pekali pengembangan haba (CTE) antara substrat seramik dan PCB (CTE bagi

Substrat seramik A1203 adalah kira-kira 7ppm/cC, dan CTE PCB adalah kira-kira 17ppm setiap pen), padanan haba adalah lemah dan

keletihan sendi pateri adalah Mod kegagalan utama.

2) Berbanding dengan peranti PBGA, kos pembungkusan adalah tinggi.

3) Penjajaran bola pateri di tepi bungkusan adalah lebih sukar.

3, tatasusunan grid lajur seramik CCGA (ceramiccolumnSddarray).

CCGA ialah versi CBGA yang diubah suai. Perbezaan antara kedua-duanya ialah CCGA menggunakan lajur pateri dengan diameter 0.5 mm

dan ketinggian 1.25 mm hingga 2.2 mm dan bukannya 0.87 mm diameter bola pateri dalam CBGA untuk meningkatkan rintangan keletihan pemateri

sendi. Oleh itu, struktur kolumnar boleh mengurangkan tegasan ricih antara pembawa seramik dan papan PCB yang disebabkan oleh

ketidakpadanan terma.
