Sentuh Skrin Macbook BGA Rework Station
skrin sentuh stesen kerja semula samsung bga Pratonton pantas: Harga asal kilang! Mesin Kerja Semula BGA DH-A1 dengan pemanas IR untuk pembaikan ipad kini ada dalam stok. Ia direka bentuk oleh sistem operasi yang mesra pengguna, bertujuan untuk membantu pengendali memahami cara menggunakannya dalam masa beberapa minit. 1. Spesifikasi...
Description/kawalan
Skrin sentuh stesen kerja semula bga Samsung
Pratonton pantas:
Harga asal kilang! Mesin Kerja Semula BGA DH-A1 dengan pemanas IR untuk pembaikan ipad kini dalam stok. Ia direka oleh
sistem operasi mesra pengguna, bertujuan untuk membantu pengendali memahami cara menggunakan dalam beberapa minit.
1. Spesifikasi
Spesifikasi | ||
1 | Kuasa | 4900W |
2 | Pemanas atas | Udara panas 800W |
3 | Pemanas bawah Pemanas besi | Udara panas 1200W, Inframerah 2800W 90w |
4 | Bekalan kuasa | AC220V±10%50/60Hz |
5 | Dimensi | 640 * 730 * 580mm |
6 | Kedudukan | V-groove, sokongan PCB boleh dilaraskan ke mana-mana arah dengan lekapan universal luaran |
7 | Kawalan suhu | Termokopel jenis K, kawalan gelung tertutup, pemanasan bebas |
8 | Ketepatan suhu | ±2 darjah |
9 | saiz PCB | Maks 500*400 mm Min 22*22 mm |
10 | Cip BGA | 2*2-80*80mm |
11 | Jarak cip minimum | 0.15mm |
12 | Penderia Suhu Luaran | 1 (pilihan) |
13 | Berat bersih | 45kg |
2. Penerangan tentang stesen kerja semula BGA DH-A1
Ciri-ciri:
1. Teknologi kimpalan inframerah.
2. Pemanasan inframerah, boleh mengelakkan kerosakan IC akibat pemanasan yang cepat atau tidak terganggu.
3. Mudah dikendalikan; Pengguna boleh beroperasi dengan mahir selepas latihan sehari.
4. Tidak memerlukan alat kimpalan, ia boleh mengimpal sebarang cip di bawah 50mm.
5. Dengan sistem cair panas 800W, julat pemanasan awal 240*180mm.
6. Ia tidak memberi kesan kepada bahagian pintar tanpa udara panas, dan sesuai untuk mengimpal BGA, SMD, CSP, LGA, QFP, PLCC dan BGA reballing.
7. Ia sesuai untuk pelbagai komputer, komputer riba, komponen BGA stesen permainan, terutamanya dalam set cip Northbridge/Southbridge .
3. Mengapa anda perlu memilih stesen kerja semula DH-A1 bga?
Keputusan menggunakan stesen kerja semula DH-A1 BGA (gambar kiri) | VS | Keputusan menggunakan stesen kerja semula BGA mfg yang lain (gambar kanan) |
1. Bebola pematerian boleh cair sepenuhnya | 1. Bola pematerian mempunyai kecelaruan | |
2. Pemanasan yang seimbang tidak akan membahayakan BGA | 2.Pad rosak selepas digunakan | |
3. Pemanasan tidak mempengaruhi penampilan PCB walaupun selepas beberapa kali pemanasan | 3. Rupa mula menjadi kuning selepas dipanaskan |

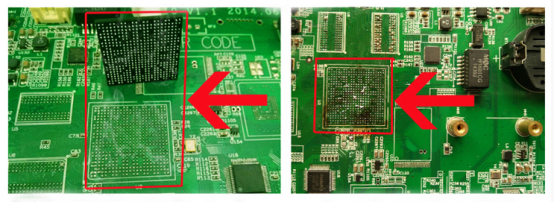

Sila lihat gambar di bawah untuk membandingkan kesan sebenar selepas menggunakan stesen kerja semula bga jenama kami dengan orang lain sebelum anda membuat keputusan.
4. Pengetahuan Berkaitan:
Profil Aliran Semula Memateri
Profil aliran semula pematerian perlu dibuat kepada komponen mengikut ketumpatan komponen, saiz, berat, warna dan
jenis substrat kerana ini adalah faktor utama yang menentukan kadar perolakan haba melalui lapisan silikon. Sebagai komponen
telah terdedah kepada persekitaran profil pembuatan asal tidak boleh digunakan kerana ia boleh menjadi terlalu agresif dan merosakkan
papan ke negeri BER. Helaian data komponen dan jenis tampal pateri yang digunakan semasa spesifikasi pembuatan diperoleh
untuk menentukan takat lebur puncak, profil yang akan berdasarkan. Profil nyahpematerian biasa melibatkan pemanasan awal, rendam, pengaliran semula
dan peringkat penyejukan. Peringkat prapanas biasa ialah peningkatan haba sekitar 3C/s sehingga 120 – 150C, bergantung pada aloi pateri yang digunakan.
Peringkat ini memastikan tiada kerosakan kejutan haba berlaku pada semua substrat dan kadar pengembangan di seluruh papan dikekalkan pada nisbah yang sama.
Semasa peringkat rendam, suhu dinaikkan sehingga mencapai 170 – 210C di kawasan sasaran. Mengekalkan lengkung profil yang curam pada peringkat ini
akan membolehkan untuk memastikan profil pendek mengekalkan kurang daripada 5 minit jumlah kitaran haba. Tahap Liquidus 190C – 230C adalah penting dan kami kekalkan
ia sesingkat mungkin untuk mengelakkan kerosakan topeng pateri pada komponen semasa pengangkatan berkuasa vakum automatik. Peringkat bertenang terakhir
lengkung suhu lazimnya 5-6C/s untuk mengembalikan komponen ke suhu persekitaran dengan cekap dan tanpa kejutan.
Penggantian IC BGA
Setakat ini proses paling berjaya yang tersedia untuk memulihkan papan litar bercetak dengan kegagalan BGA. Walau bagaimanapun, proses ini adalah yang paling mahal
dan tidak boleh digunakan pada komponen usang atau EOL. Semasa proses ini komponen lama telah dialih keluar, tapak BGA PCB dibersihkan dan baharu
komponen dipateri di tempatnya. Kadar kejayaan yang tinggi bergantung pada kualiti bahagian yang disediakan oleh pembekal dan maklumat yang tersedia, seperti jenis aloi.

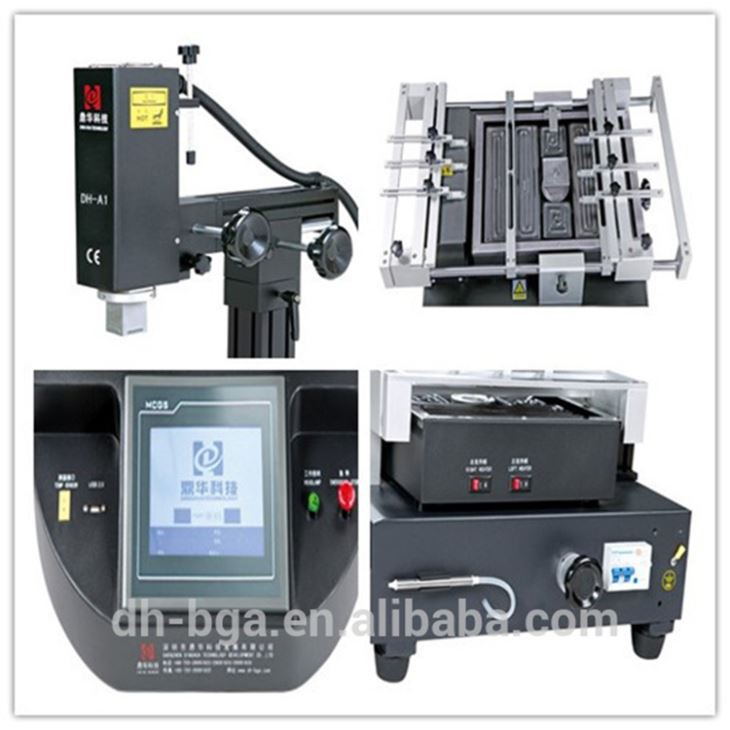

5. Imej Terperinci DH-A1 BGA REWORK STATION

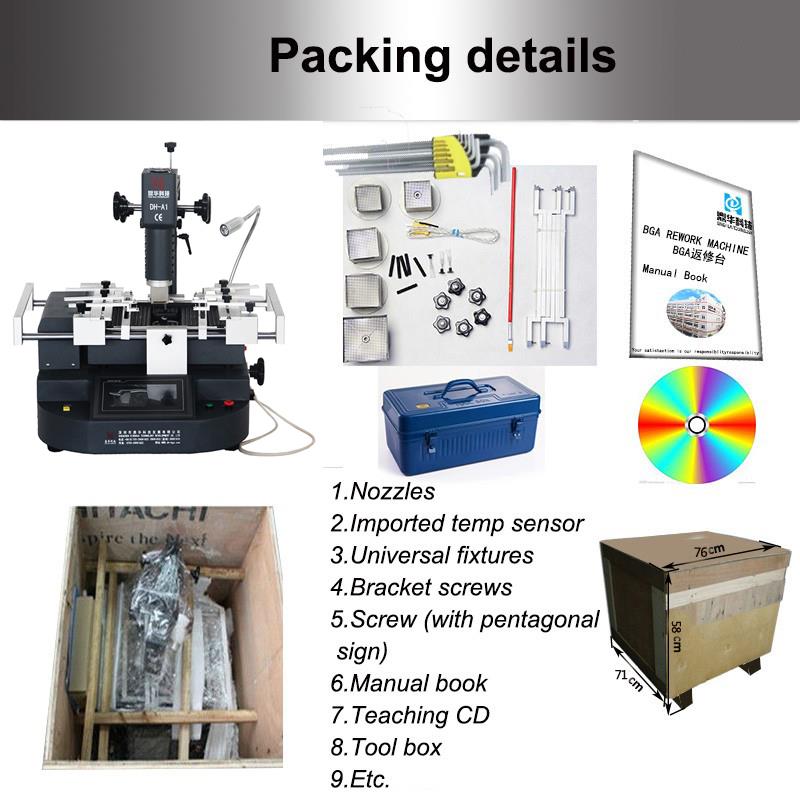

6.Butiran pembungkusan & penghantaran DH-A1 BGA REWORK STATION
Butiran penghantaran DH-A1 BGA REWORK STATION
Penghantaran: |
1.Penghantaran akan dilakukan dalam tempoh 5 hari bekerja selepas menerima pembayaran. |
2. Penghantaran cepat melalui DHL, FedEX, TNT, UPS dan cara lain termasuk melalui laut atau udara. |
7. Perkhidmatan
a. Pertanyaan anda berkaitan dengan produk atau harga kami akan dijawab dalam masa 24 jam.
b. Terlatih dan berpengalaman untuk menjawab semua pertanyaan anda dalam bahasa Inggeris yang fasih
c. OEM & ODM, sebarang permintaan anda kami boleh membantu anda untuk mereka bentuk dan dimasukkan ke dalam produk.
d. Pengedar ditawarkan untuk reka bentuk unik anda dan beberapa model semasa kami
e. Perlindungan kawasan jualan anda, idea reka bentuk dan semua maklumat peribadi anda.
Kami sentiasa menjawab soalan anda: 24 jam sehari, 7 hari seminggu.
