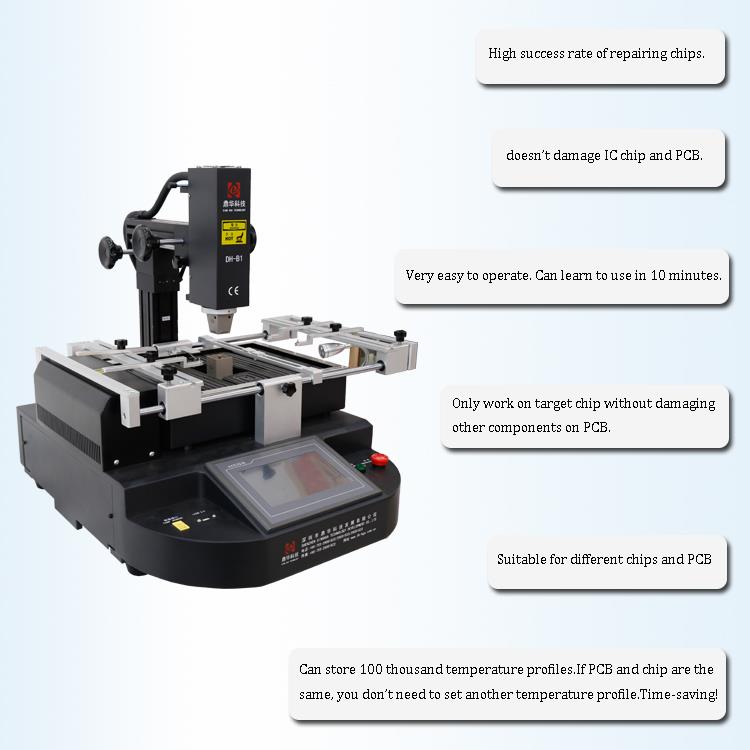

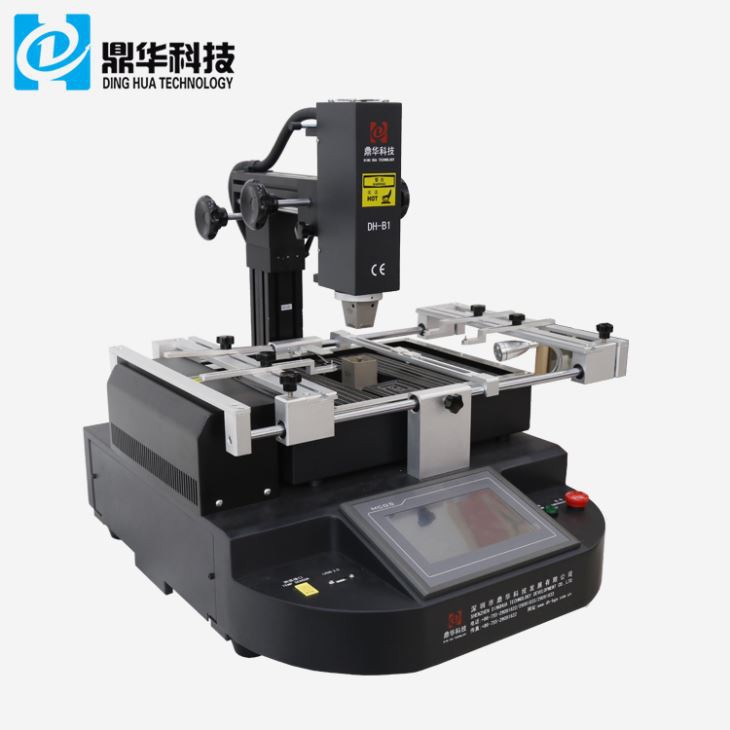

Mesin sentuh sentuh hd mesin bork bga
Stesen Rework DH-B1 BGA adalah alat percuma, bebas gas, dengan serta-merta/dengan tepat dikawal, bersih, modular, boleh ditingkatkan dan menghasilkan 100% hasil semula SMD tanpa sebarang komplikasi . Ia menyediakan tahap profil dan proses yang sangat tinggi .
Description/kawalan
1. Ciri -ciri produk
- Antara muka mesin manusiaMenawarkan pelbagai mod operasi dan tahap kebenaran . kimpalan, desoldering, dan pemasangan boleh dilakukan secara manual . mudah untuk beroperasi .
- Skrin sentuh resolusi tinggi, sehingga 800 × 600 piksel .
- Dilengkapi dengan Delta Double Ball Bearing Flow FanUntuk bekalan udara-tiada keperluan untuk sumber udara luaran .
- Mengamalkan modul saluran dcce 6-untuk sistem kawalan suhu dengan pelarasan PID automatik .
- Pemanas dipantau dalam masa nyata. Sekiranya berlaku kemalangan, sensor yang berkaitan menghantar isyarat ke PLC, yang menutup saluran output dan memaparkan keadaan kesalahan,melindungi sistem secara automatik.
3. Spesifikasi
| Kuasa | 4800W |
| LOP Neater | Hot Air 800W |
| Pemanas bawah | Hot Air 1200W, Inframerah 2400W |
| Bekalan kuasa | AC220V ± 10% 50/60Hz |
| Dimensi | L535*W650*H600 mm |
| Kedudukan | Sokongan PB V-Groove, dan dengan perlawanan universal luaran |
| Kawalan suhu | K-jenis termokopel . kawalan gelung tertutup, pemanasan bebas |
| Ketepatan suhu | ± 2 darjah |
| Saiz PCB | Max 355*335 mm . min 50*50 mm |
| Workbench Fine-penalaan | ± 15mm ke hadapan/ke belakang, ± 15mm kanan/kiri |
| BGA Chip | 80*80-2*2mm |
| Jarak cip minimum | 0.15mm |
| Sensor Temo | 1 (pilihan) |
| Berat bersih | 30kg |
4. butiran of hd TAduhScreenBGA ReworkMAchine
1. hd sentuh skrin sentuh;
2. tiga pemanas bebas (udara panas & inframerah);
3. vakum pen;

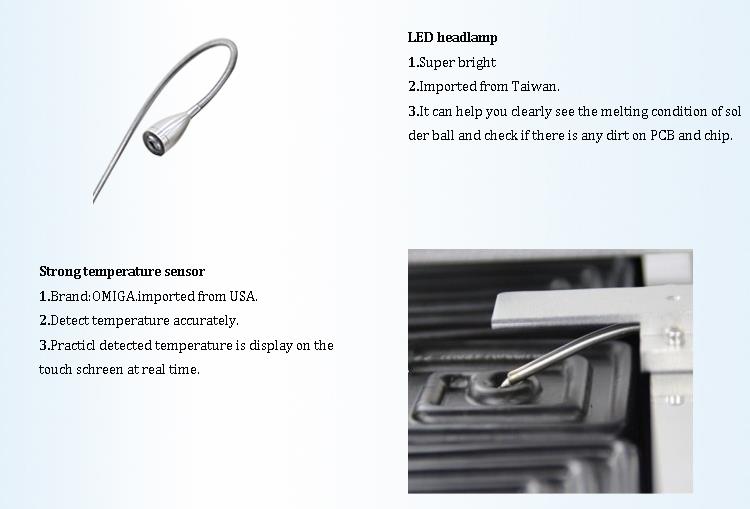

4. LED Headlamp .
5. Sijil

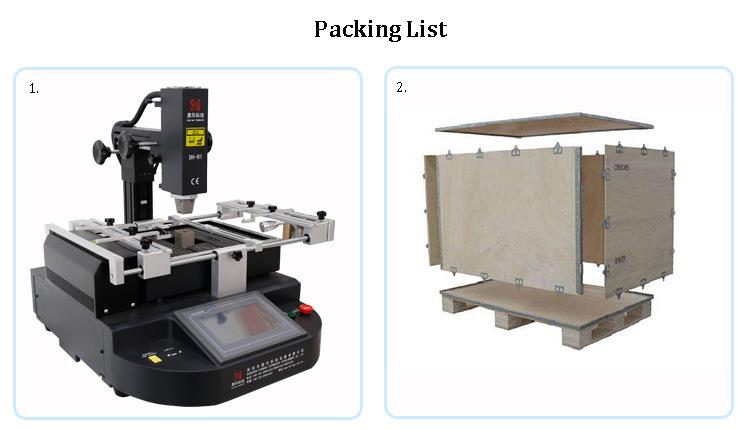

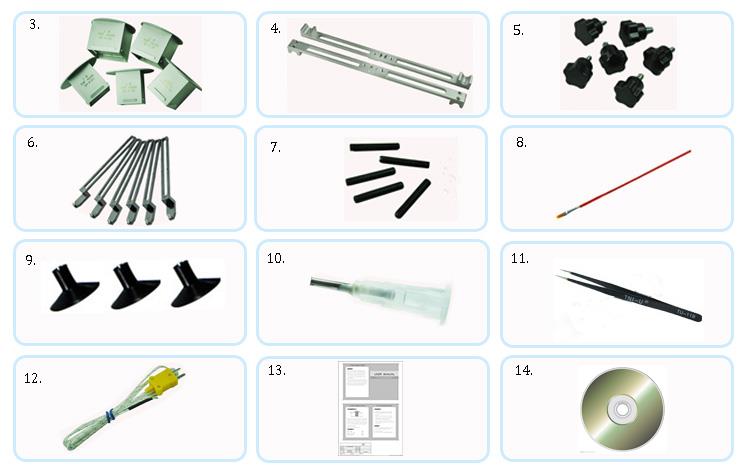

6. Pembungkusan & Penghantaran
7. pengetahuan yang berkaitan
Apa itu SMD?
SMD bermaksudPeranti dipasang permukaan, yang merujuk kepada komponen yang digunakan dalamTeknologi Mount Surface(Smt) .
Pada peringkat awal pengeluaran papan litar elektronik, semua pemasangan dilakukan secara manual . apabila mesin automatik pertama diperkenalkan, mereka hanya boleh meletakkan komponen yang mudah dipimpin; Bahagian yang lebih kompleks masih diperlukan penempatan manual untuk pematerian gelombang .
Komponen yang dipasang di permukaan diperkenalkan kira-kira 20 tahun yang lalu, menandakan era baru di mana hampir semua komponen-dari bahagian pasif ke komponen aktif dan litar bersepadu-mempunyai peralihan ke dalam bentuk permukaan-gunung (SMD) . Ini kini boleh dikendalikan oleh mesin pick-and-place automatik .
Perhimpunan:
Untuk masa yang lama, dipercayai bahawa semua komponen pin akhirnya akan ditukar menjadi pakej SMD . hari ini, teknologi SMD digunakan secara meluas dalam paparan LED .
Tiga-dalam-satuadalah sejenis teknologi paparan LED SMD, di mana tiga cip LED berwarna yang berbeza dikemas dalam gam yang sama pada selang tertentu .
Memaparkan LED penuh warna menggunakan teknologi SMD tiga-dalam-satu mempunyai sudut tontonan yang lebih luas dan boleh menampilkan permukaan yang dirawat dengan refleksi refleksi . ini mengakibatkan kelemahan yang dikurangkan dan keseragaman yang lebih baik .
Oleh kerana seluruh permukaan memancarkan cahaya, paparan tiga-dalam-satu memberikan warna yang lebih seragam dan kebosanan yang lebih baik, menjadikannya standard untuk memaparkan LED definisi tinggi ., disebabkan oleh proses pembuatan kompleks dan penyelenggaraan yang mencabar, kosnya agak tinggi, jadi teknologi ini biasanya dikhaskan untuk produk LED high-end {{}}
