laser postion skrin sentuh bga mesin kerja semula

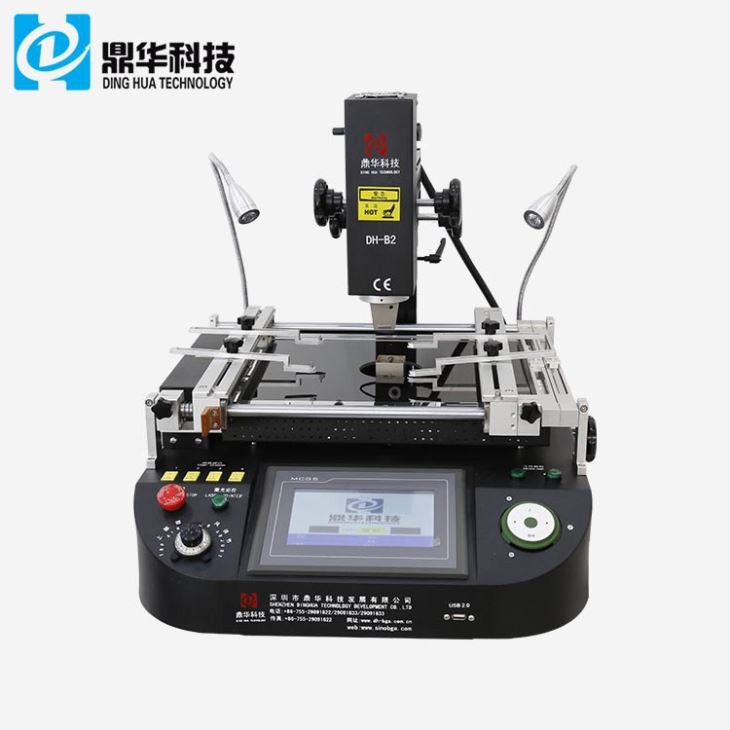

Asalnya dibangunkan oleh Shenzhen Dinghua Technology. DH-B2 ialah penyelesaian sempurna bagi kerja semula BGA. Ia adalah teknik yang mudah, cepat dan kos rendah untuk membebola semula BGA dalam jumlah antara beberapa hingga beberapa ribu. Pelbagai corak yang tersedia menjadikan stesen kerja semula DH-B2 BGA sebagai penyelesaian yang menarik dan fleksibel untuk keperluan bebola semula BGA. Aplikasi biasa termasuk pembaikan tahap cip dan pengilangan semula komponen BGA.
Description/kawalan

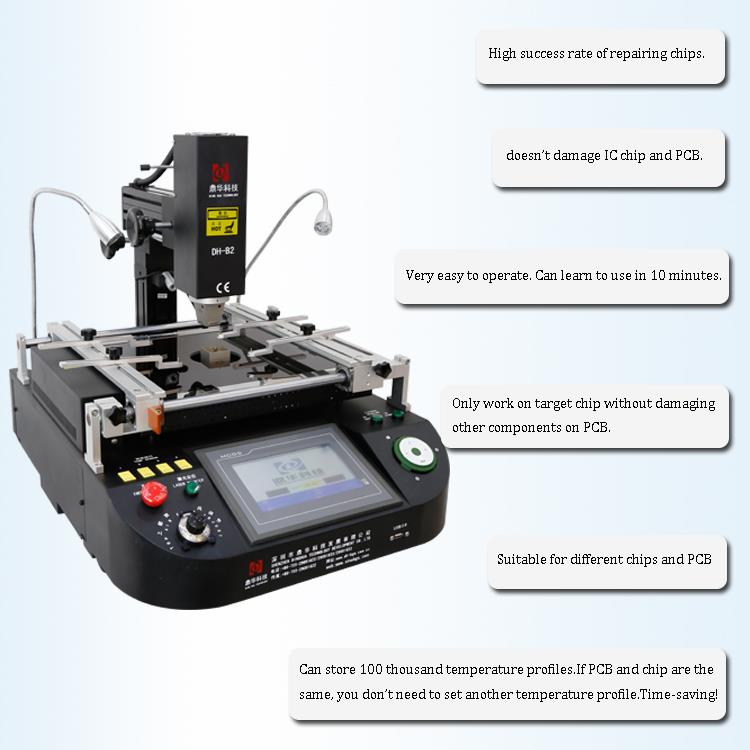

1. Ciri-ciri Produk LaserPostionTaduhScreenBGA RekerjaMsakit
1. Reka bentuk unik tiga kawasan pemanasan beroperasi secara bebas untuk mengawal suhu dengan lebih tepat.
2. Kawasan suhu pertama / kedua memanaskan secara bebas, yang boleh menyediakan 8 segmen suhu meningkat dan 8
segmen suhu malar untuk dikawal. Ia boleh menjimatkan 10 kumpulan lengkung suhu pada masa yang sama.
3. Kawasan ketiga menggunakan pemanas inframerah jauh untuk memanaskan dan mengawal suhu secara bebas, supaya PCB
boleh dipanaskan sepenuhnya semasa proses penyamarataan dan ia boleh bebas daripada ubah bentuk.
4. Pilih K-Sensor berketepatan tinggi dan gelung tertutup yang diimport untuk mengesan suhu naik/turun dengan tepat.
2.Spesifikasi of LaserPostionTaduhScreenBGA RekerjaMsakit
| kuasa | 4800W |
| Pemanas atas | Udara panas 800W |
| Pemanas bawah | Udara panas 1200W, Inframerah 2700W |
| Bekalan kuasa | AC220V+10% 50160Hz |
| Dimensi | L800*W900*H750 mm |
| Kedudukan | Sokongan PCB alur V, dan dengan lekapan universal luaran |
| Kawalan suhu | Termokopel jenis K, kawalan gelung tertutup, pemanasan bebas |
| Ketepatan suhu | ±2 darjah |
| saiz PCB | Maks450:500 mm.Min 20*20 mm |
| Penalaan halus meja kerja | ±15mm ke hadapan/belakang,±15mm kanan/kiri |
| BGAchip | 80 *80-1*1mm |
| Jarak cip minimum | 0.15mm |
| Penderia Suhu | 4 (pilihan) |
| Berat bersih | 36kg |

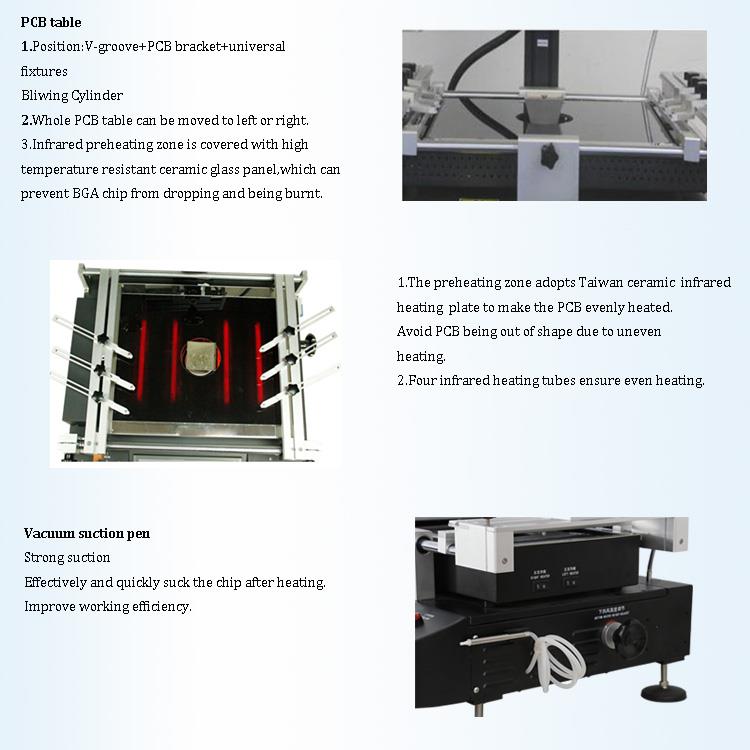

3.Butiran of LaserPostionTaduhScreenBGA RekerjaMsakit
1. Antara muka skrin sentuh HD;
2. Tiga pemanas bebas (udara panas & inframerah);
3. Pen vakum;
4.Lampu hadapan yang dipimpin.
4.Kenapa Pilih Kami LaserPostionTaduhScreenBGA RekerjaMsakit?
5.Sijil
6.Pembungkusan & Penghantaran
7.Video stesen kerja semula BGA DH-B2:
8. Pengetahuan Berkaitan
Proses Umum Pengeringan Cip
- Cip yang dibungkus vakum tidak perlu dikeringkan.
- Jika cip yang dibungkus vakum dibuka dan kad penunjuk kelembapan dalam bungkusan menunjukkan tahap kelembapan lebih daripada 20% RH, penaik mesti dilakukan.
- Selepas pembungkusan vakum dibongkar, jika cip terdedah kepada udara selama lebih daripada 72 jam, ia mesti dikeringkan.
- IC bukan pek vakum yang belum digunakan atau belum digunakan oleh pembangun mesti dikeringkan jika ia belum kering.
- Pengawal suhu dan kelembapan pengering hendaklah ditetapkan kepada 10%, dan masa pengeringan hendaklah sekurang-kurangnya 48 jam. Kelembapan sebenar hendaklah kurang daripada 20%, yang dianggap normal.
Proses Umum Pembakaran Cip
- Apabila dimeteraikan, jangka hayat komponen ialah Disember (nota: ini mungkin merujuk kepada bulan tertentu atau tempoh hayat rak, tetapi tidak jelas dalam teks asal).
- Selepas membuka bungkusan tertutup, komponen boleh kekal dalam relau aliran semula pada suhu kurang daripada 30 darjah dan 60% RH.
- Selepas membuka bungkusan tertutup, jika tidak dalam pengeluaran, komponen hendaklah segera disimpan dalam kotak pengeringan dengan kelembapan di bawah 20% RH.
- Pembakaran diperlukan dalam kes berikut (berkaitan dengan bahan dengan tahap kelembapan LEVER2 dan ke atas):
- Apabila bungkusan dibuka, periksa kad penunjuk kelembapan pada suhu bilik. Jika kelembapan melebihi 20%, penaik diperlukan.
- Jika komponen ditinggalkan selepas membuka bungkusan untuk suatu masa melebihi had yang ditunjukkan dalam jadual dan tiada komponen untuk dikimpal.
- Jika, selepas membuka bungkusan, komponen tidak disimpan dalam kotak kering dengan RH kurang daripada 20% seperti yang diperlukan.
- Jika komponen lebih tua daripada satu tahun dari tarikh meterai.
5. Masa membakar:
- Bakar dalam ketuhar bersuhu rendah pada 40 darjah ± 5 darjah (dengan kelembapan di bawah 5% RH) selama 192 jam.
- Sebagai alternatif, bakar dalam ketuhar pada suhu 125 darjah ± 5 darjah selama 24 jam.
