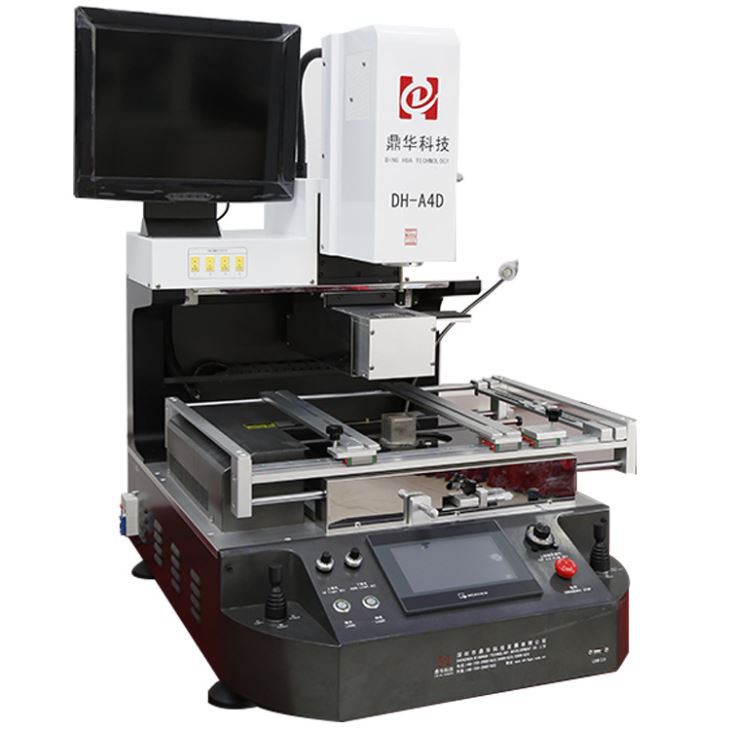

Optik Xbox360 BGA Station Rework
Optik Xbox360 BGA Station Rework Dinghua DH-A4D adalah mesin semula smt/bgaer bakar yang penuh dengan tiub pemanasan serat karbon dan penutup kaca,
Description/kawalan
Dinghua DH-A4D adalah mesin semula SMT/BGA yang sepenuhnya dilengkapi dengan tiub pemanasan serat karbon dan penutup kaca kaca . Ia mempunyai sistem CCD optik yang tinggi dan ke belakang yang boleh diadakan di atas, operasi .
Stesen Rework Xbox 360 BGA Optik direka untuk memulihkan sambungan cip BGA pada Xbox 360, PS3, komputer riba, telefon pintar, dan papan elektronik lain . HMI skrin sentuh dengan storan profil untuk aliran kerja berulang .
Parameter produk
|
Jumlah kuasa |
6800W |
|
Pemanas atas |
1200W |
|
Pemanas bawah |
Ke -2 1200W, pemanas IR Jerman ke -3 4200W |
|
Kuasa |
110 ~ 220V ± 10 ％ 50/60Hz |
|
Mod operasi |
Operasi Joysticks Double . Posisi automatik, pematerian, penyejukan, dan integrasi sepenuhnya .. |
|
Kanta Kamera CCD Optik |
Automatic Frontward / Backward, Kanan / Kiri, atau Manual oleh Joysticks, Diimport dari Panasonic |
|
Feeder Chip |
Penuh automatik, aplikasi untuk cip 1*1 ~ 80*80mm |
|
Pembesaran kamera |
10x - 220x |
|
Workbench Fine-penalaan: |
± 15mm ke hadapan/ke belakang, ± 15mm kanan/kiri |
|
Kedudukan BGA |
Kedudukan laser, kedudukan PCB dan BGA yang cepat dan tepat |
|
Sudut cip BGA menyesuaikan diri |
Max 60 darjah |
|
Kelajuan aliran udara teratas |
diselaraskan dengan menyesuaikan tombol, mencegah BGA kecil daripada dipindahkan |
|
Kedudukan PCB |
Posisi pintar, PCB boleh diselaraskan dalam arah x, y dengan "5 mata sokongan" + V-Groove PCB Bracket + lekapan sejagat, musim bunga memasang pada PCB Workbench, melindungi PCB daripada menjadi cacat . |
|
Kawalan suhu |
K Sensor, Tutup Loop |
|
Ketepatan penempatan: |
± 0.01mm |
|
Kaedah berjalan |
Kawalan PLC, Pemandu Servo |
|
Ketepatan temp |
± 1 darjah |
|
Pencahayaan |
Lampu kerja yang dipimpin Taiwan, mana-mana sudut laras |
|
Penyimpanan profil suhu |
50000 kumpulan |
|
Saiz PCB |
Max 410 × 450 mm min 22 × 22 mm |
|
BGA Chip |
2x 2 - 80 x80 mm |
|
Jarak cip minimum |
0.15mm |
|
Sensor suhu luaran |
4pc |
|
Dimensi |
700x700x950mm |
|
Berat bersih |
95kg |
Butiran Produk

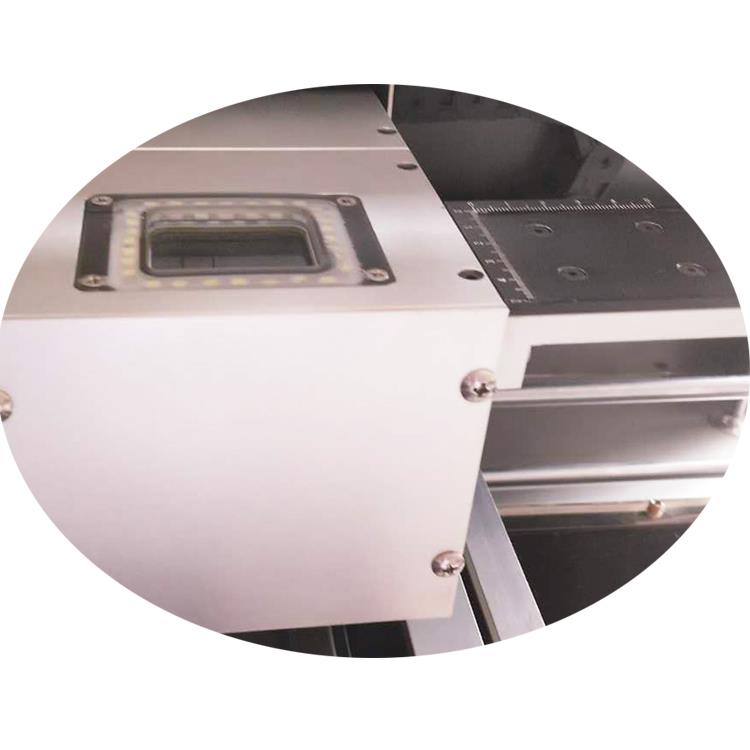

Feeder CCD & Chip Optik Bekerja Bersama Untuk Pencitraan PCB Dan Cip Menyampaikan Untuk Desoldering atau Soldering, Terutama
Apabila kedudukan ditetapkan pada skrin sentuh, kepala atas secara automatik akan mencari lokasi cip .

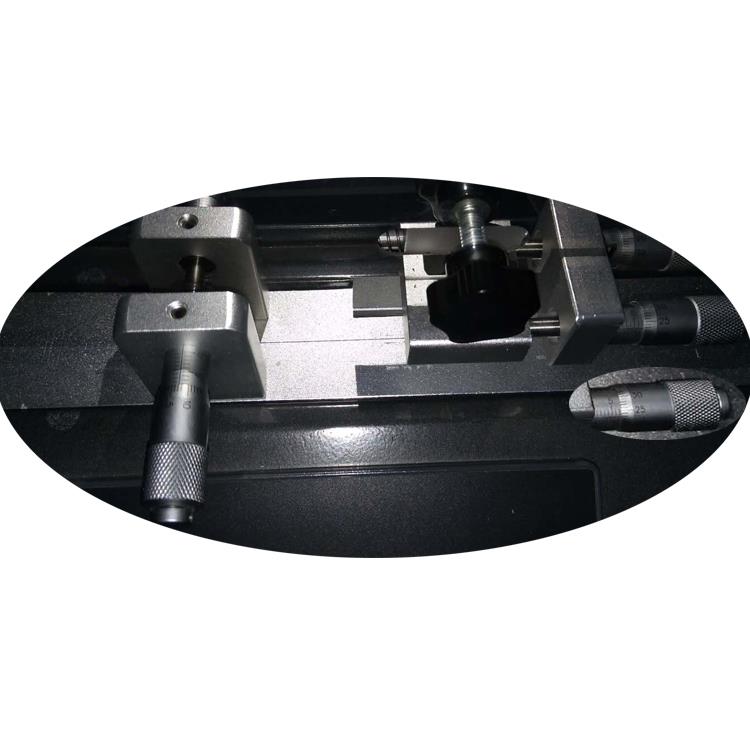

Terdapat 3 mikrometer secara keseluruhan, satu berada di kepala atas untuk penyesuaian sudut cip, maksimum 60 darjah, dan dua yang lain adalah untuk PCB
Posisi bergerak +/- 15 mm, untuk membuat pcb workbench kiri/kanan atau belakang/depan, ketepatan 0 . 01mm.
Thermocouple, 4 pcs tersedia, untuk pengesanan suhu sebenar, dan jika perlu, beberapa suhu boleh ditentukur .

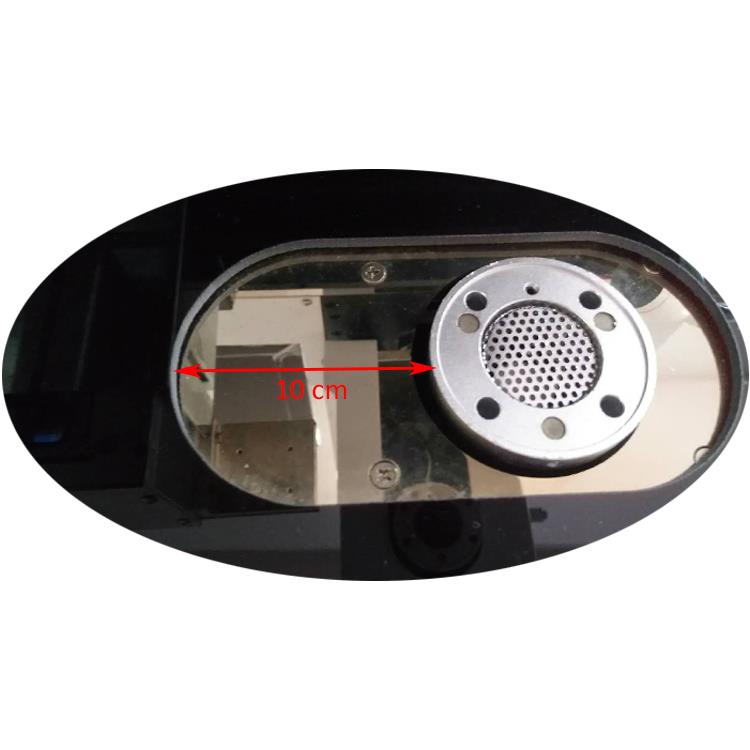

Kawasan pemanasan IR yang diliputi oleh perisai kaca anti-tinggi suhu, yang boleh menghalang komponen kecil atau habuk dari menjatuhkan di dalam .
Juga, seluruh kawasan IR boleh dipindahkan ke kiri atau kanan max 10 cm, untuk pemanasan kedudukan cip .

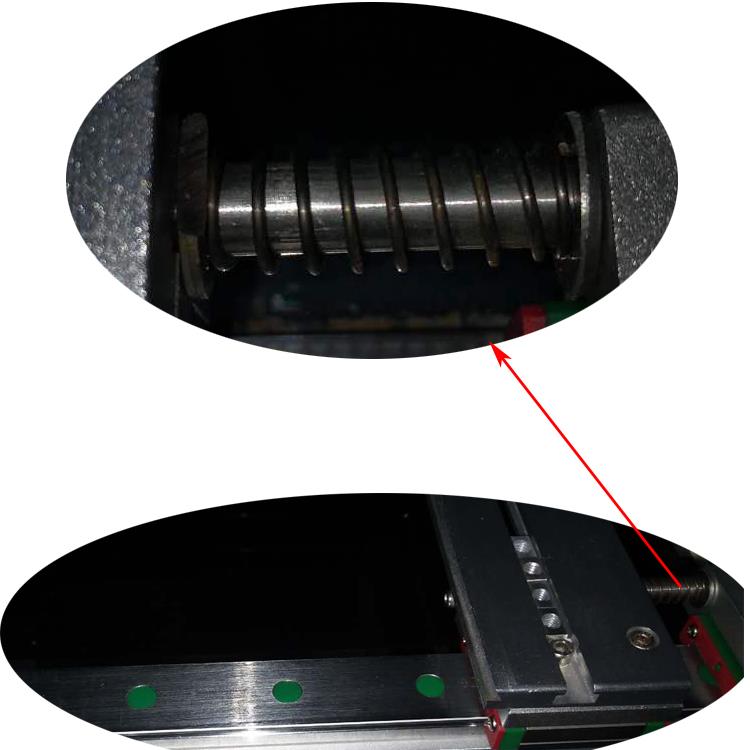

Spring di PCB Workbench dapat melindungi PCB yang dilindungi ketika memanaskan .

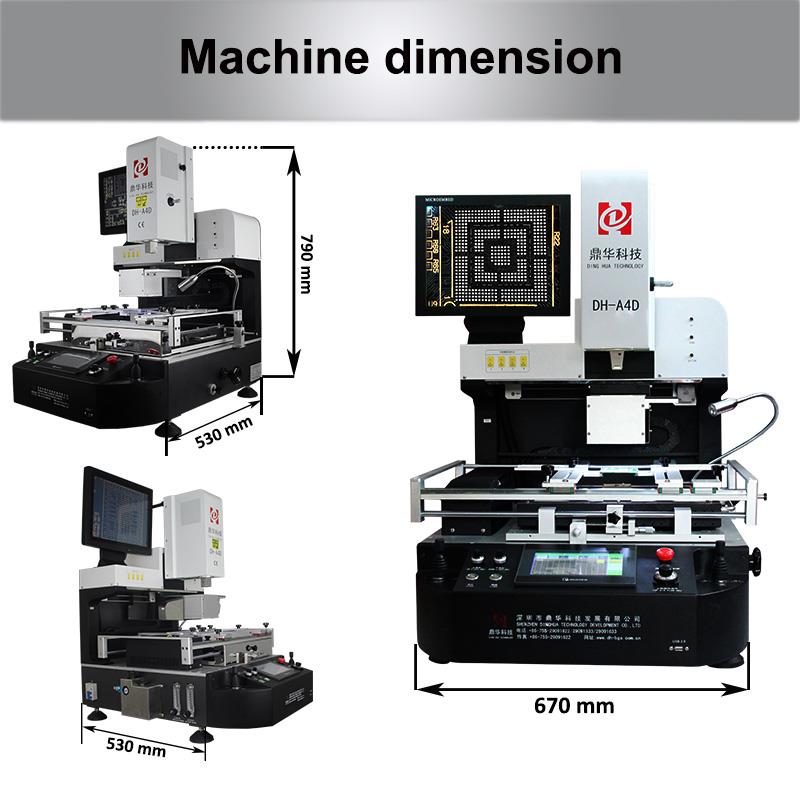

SMT/BGA Station Rework DH-A4D, Dimensi: lWH = 670530790 mm, dibungkus dalam kotak papan lapis dengan buih dalaman untuk perlindungan mesin . sama ada ia dihantar ke Eropah, Amerika Syarikat, atau mana -mana negara lain, ia diluluskan .
Penghantaran, pembungkusan, dan jualan selepas Xbox 360 BGA REWORK OPTICAL:
Mesin seperti DH-A4D bergetar selama sekurang-kurangnya 24 jam sebelum penghantaran . kami adalah satu-satunya pengeluar yang melakukan ujian getaran untuk stesen semula BGA . selepas getaran, mesin dijalankan secara berterusan selama sekurang-kurangnya 12 jam .
Setiap unit dibungkus dalam kotak papan lapis fumigasi . tanpa mengira negara tujuan, tidak ada sekatan ke atas pengimportan .
Pelanggan berharga yang menggunakan mesin kami

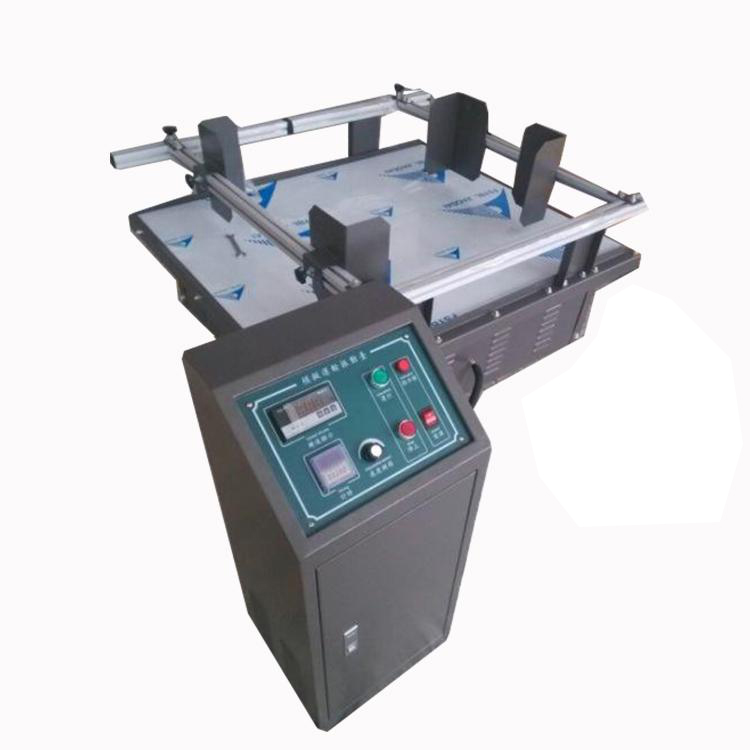

Ini adalah mesin ujian getaran . Kami adalah yang pertama menggunakannya untuk menguji stesen kerja semula BGA sebelum penghantaran, dan kami mendapati bahawa, selama bertahun -tahun, kami tetap satu -satunya syarikat di China berbuat demikian .
Selepas ujian getaran, mesin menjalani satu lagi ujian untuk memastikan tiada masalah telah berlaku .
Kami menawarkan jaminan tahun 2- untuk keseluruhan mesin, waranti tahun 3- untuk pemanas, dan sokongan teknikal seumur hidup .
Pelanggan yang bekerjasama dengan kami
Soalan Lazim
S1: Bagaimana kami mengendalikan mesin anda?
A1:Kami menyediakan manual pengguna dan video operasi untuk pelanggan kami . Selain itu, jika pelanggan melawat syarikat kami, kami dapat menunjukkan langkah operasi demi langkah . ia biasanya mengambil 2-3 jam untuk pengguna baru untuk menguasai kemahiran ini .
S2: Apakah jenis perkhidmatan selepas jualan yang anda tawarkan?
A2:Kami biasanya memberikan jaminan tiga tahun untuk wayar pemanas, jaminan dua tahun untuk keseluruhan mesin, dan sokongan teknikal seumur hidup .
S3: Berapa hari yang diperlukan untuk menerima mesin, dan pilihan penghantaran apa yang tersedia?
A3:Kami boleh menghantar mesin dalam 2-3 hari selepas menerima pembayaran penuh . Masa penghantaran yang tepat bergantung pada kaedah penghantaran yang dipilih:
- 3-7 harimelalui DHL, FedEx, UPS, dan lain-lain . (perkhidmatan pintu ke pintu)
- 3-5 harimelalui udara ke lapangan terbang anda (perkhidmatan pintu ke udara)
- 25-35 harimelalui laut ke pelabuhan (perkhidmatan port-to-port)
S4: Bagaimana pakejnya? Adakah selamat semasa penghantaran?
A4:Semua mesin kerja semula BGA dibungkus dengan selamat dalam karton kayu yang kuat dengan padding buih di dalam untuk memastikan keselamatan semasa penghantaran .
Mengetahui mengenai stesen semula BGA
Udara panas dan inframerah (IR) adalah dua jenis utama stesen kerja semula yang biasa digunakan oleh OEM dan pengeluar kontrak PCB hari ini . setiap jenis mempunyai kelebihan dan kelemahannya . Memilih yang betul untuk aplikasi anda memerlukan pertimbangan yang teliti dari beberapa faktor,
Di bawah ini, kami menggariskan beberapa perbezaan di antara udara panas dan stesen kerja semula IR BGA . mempunyai soalan atau memerlukan bantuan menentukan yang sesuai untuk anda? Perkhidmatan PCB Precision, INC . pasukan ada di sini untuk membantu anda . hubungi wakil secara langsung melalui telefon atau e -mel untuk sokongan peribadi .
