Stesen kerja semula bga optik ir
1. Dengan kawasan pemanasan IR yang besar
2. Aliran udara panas laras untuk pelbagai cip
Description/kawalan
1. PENGENALAN PRODUK
Kuasa kerja semula yang fleksibel untuk tugas yang mencabar
- Pemanasan udara panas yang kuat di pemancar teratas: 1,200 w
- Pemanasan udara panas yang kuat di pemancar bawah: 1,200 w
- Preheating inframerah yang kuat di pemancar bawah: 2,700 w
- Empat saluran termokopel untuk pengukuran suhu yang tepat
- Teknologi pemanasan IR dinamik untuk PCB besar (370 × 450 mm)
- Ketepatan tinggi (+/- 0. 025 mm) Pick & Place Auto dengan kamera AF Zoom bermotor
- Operasi intuitif melalui 7 "skrin sentuh dengan resolusi 800 × 480
- USB terbina dalam 2. 0 port
- Kamera proses reflow zoom bermotor untuk pemantauan proses
- Sistem pemakanan cip automatik lanjutan
2. Spesifikasi produk
| Dimensi (w x d x h) dalam mm | 660 × 620 × 850 |
| Berat dalam kg | 70 |
| Reka Bentuk Antistatik (Y/N) | Y |
| Penilaian Kuasa di W | 5300 |
| Voltan nominal dalam v ac | 220 |
| Pemanasan atas | Hot Air 1200W |
| Pemanasan yang lebih rendah | Hot Air 1200W |
| Kawasan pemanasan | Inframerah 2700W, saiz 250 x330mm |
| Saiz PCB dalam mm | dari 20 x 20 hingga 370 x 410 (+x) |
| Saiz komponen dalam mm | dari 1 x 1 hingga 80 x 80 |
| Operasi | 7- Skrin sentuh terbina dalam inci. 800*480 Resolusi |
| Simbol ujian | CE |

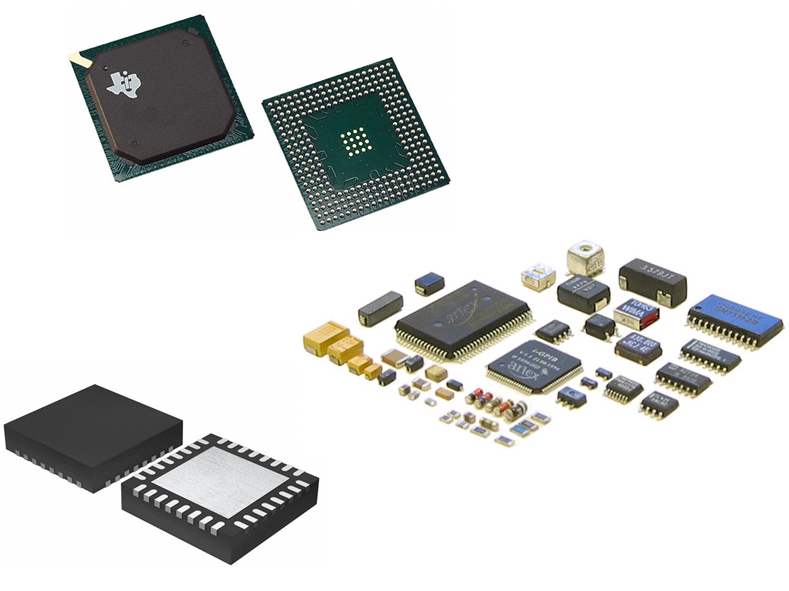

3. Aplikasi produk
Dinghua DH-A2E adalah stesen kerja semula udara panas maju yang direka untuk pemasangan dan kerja semula semua jenis komponen SMD.
Sistem ini adalah penjual terbaik untuk peranti mudah alih profesional dalam persekitaran berkepadatan tinggi. Tahap modulariti proses yang tinggi membolehkan semua langkah kerja semula selesai dalam satu sistem. DH-A2E sangat sesuai untuk digunakan dalam R & D, pembangunan proses, prototaip, dan tetapan pengeluaran.
Ia menyokong aplikasi dari 01005 komponen ke BGA besar pada PCB bersaiz kecil dan sederhana, memastikan hasil pematerian yang sangat boleh dihasilkan.
Sorotan
- Pengurusan terma yang terkemuka di industri
- Pemanas Lembaga Kecekapan Tinggi
- Kawalan kekuatan gelung tertutup
- Penentukuran pemanas atas automatik

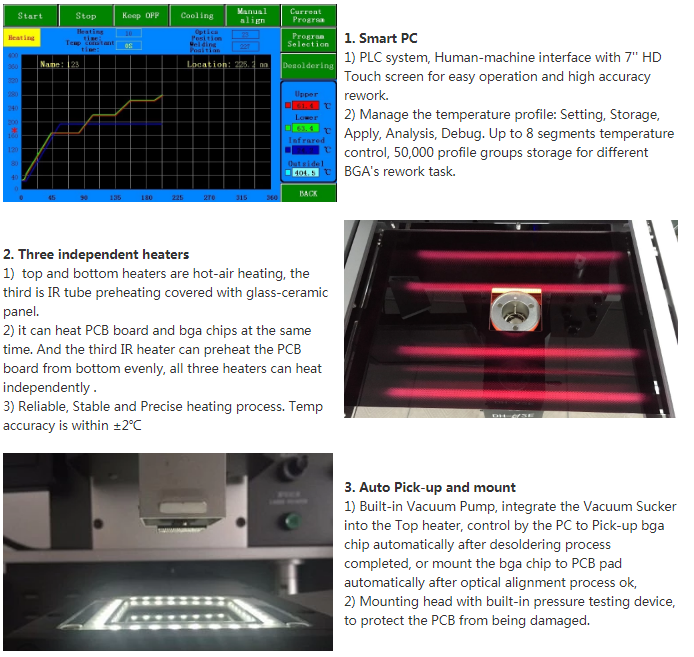

4. Butiran Produk
5. Kelayakan produk
6. Perkhidmatan kami

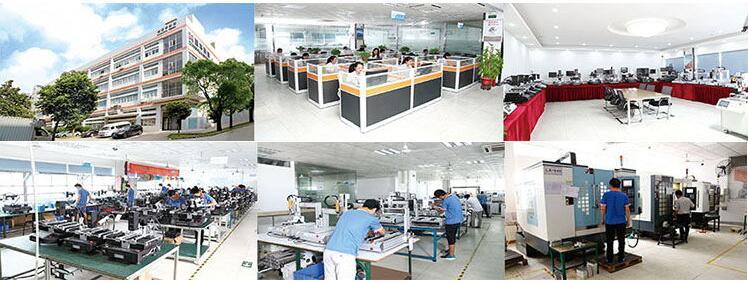

Dinghua adalah pemimpin global yang diiktiraf dalam membangunkan penyelesaian untuk pemasangan dan pembaikan sistem elektronik maju.
Hari ini, Dinghua terus menawarkan produk, penyelesaian, dan latihan inovatif untuk kerja -kerja semula dan pembaikan perhimpunan litar bercetak.
Keupayaan unik kami dan visi pemikiran ke hadapan telah menyampaikan penyelesaian sejagat untuk kedua-dua lubang dan permukaan-permukaan pemasangan dan cabaran kerja semula dalam elektronik mewah.
Komitmen kami yang kuat dan rekod prestasi terbukti telah menghasilkan pelbagai penyelesaian pemasangan dan pembaikan yang disesuaikan untuk memenuhi keperluan anda-sama ada anda bekerja untuk piawaian ISO 9000, spesifikasi perindustrian, keperluan ketenteraan, atau garis panduan dalaman anda sendiri. Apa pun cabarannya, Dinghua bersedia untuk menetapkan penanda aras baru untuk anda.
Dinghua - Lebih dari 10 tahun kepimpinan industri, menyampaikan sistem dan penyelesaian untuk pematerian, kerja semula, dan pembaikan elektronik.
7. FAQ
Peranti dan alat elektronik menjadi lebih kecil dan lebih langsing setiap hari, terima kasih kepada kemajuan teknologi yang berterusan dalam industri elektronik. Syarikat -syarikat elektronik teratas di dunia bersaing untuk menghasilkan peranti yang paling padat dan cekap.
Dua teknologi utama yang mendorong trend ini adalahSMD (Peranti Gunung Permukaan)danBGA (tatasusunan grid bola)-Kompak komponen elektronik yang membantu mengurangkan saiz peranti.
Memahami BGA: Apakah array grid bola dan mengapa menggunakannya?
BGA, atauArahan Grid Ball, adalah sejenis pembungkusan yang digunakan dalam Teknologi Mount Surface (SMT), di mana komponen elektronik secara langsung dipasang ke permukaan papan litar bercetak (PCB). Tidak seperti komponen tradisional dengan petunjuk atau pin, pakej BGA menggunakan pelbagai bola aloi logam yang diatur dalam grid-sehingga namanya.
Bola solder ini biasanya diperbuat daripada timah/plumbum (SN/PB 63/37) atau timah/plumbum/perak (SN/PB/AG) aloi.
Kelebihan BGA Lebih SMD:
PCB moden padat dengan komponen elektronik. Oleh kerana bilangan komponen meningkat, begitu pula saiz papan litar. Untuk meminimumkan saiz PCB, komponen SMD dan BGA digunakan kerana ia padat dan memerlukan ruang yang kurang.
Walaupun kedua -dua teknologi membantu mengurangkan saiz papan,Komponen BGA menawarkan beberapa kelebihan yang berbeza-Selagi mereka disolder dengan betul untuk memastikan sambungan yang boleh dipercayai.
Faedah tambahan BGA:
- Reka bentuk PCB yang lebih baik disebabkan oleh ketumpatan jejak yang dikurangkan
- Pembungkusan yang kuat dan tahan lama
- Rintangan terma yang lebih rendah
- Prestasi dan sambungan berkelajuan tinggi yang lebih baik
