Stesen Rebat BGA Optik Air Panas

Stesen BGA rebora udara panas yang panas

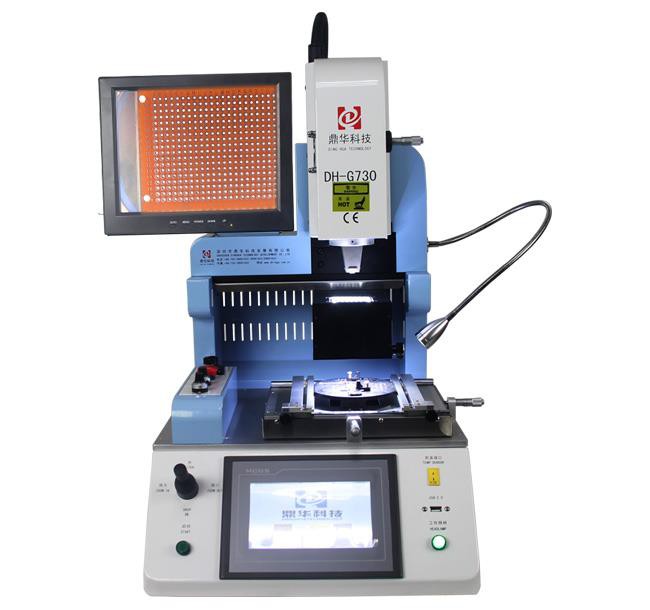

Mesin ini DH-G730 adalah stesen ulang-alik IC automatik, dengan skrin paparan 15 inci, dan 1080P, dan kamera CCD optik yang diimport yang boleh membahagikan dua warna untuk cip dan PCB, terutamanya yang digunakan untuk telefon bimbit IC, seperti, iphone, Samsung , Huawei dan Xiaomi dsb.

Butiran produk hot air BGA reballing stesen

Butiran produk bga optik udara panas bga reballing

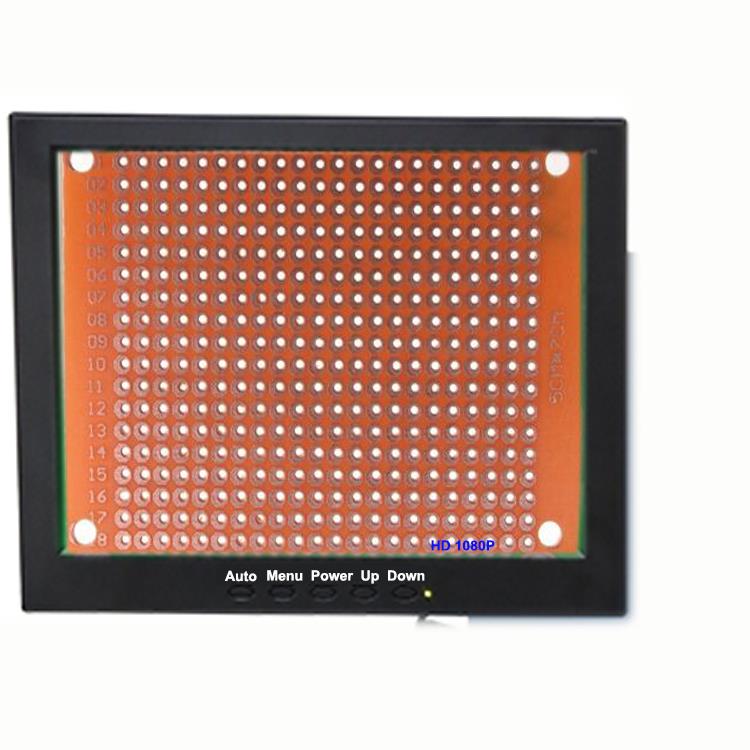

Skrin monitor HD, 1080P, titik cip dan PCBA boleh mengimeikannya, apabila memerhatikan dua jenis warna yang dilipat, klik "permulaan" untuk memulakan mesin.

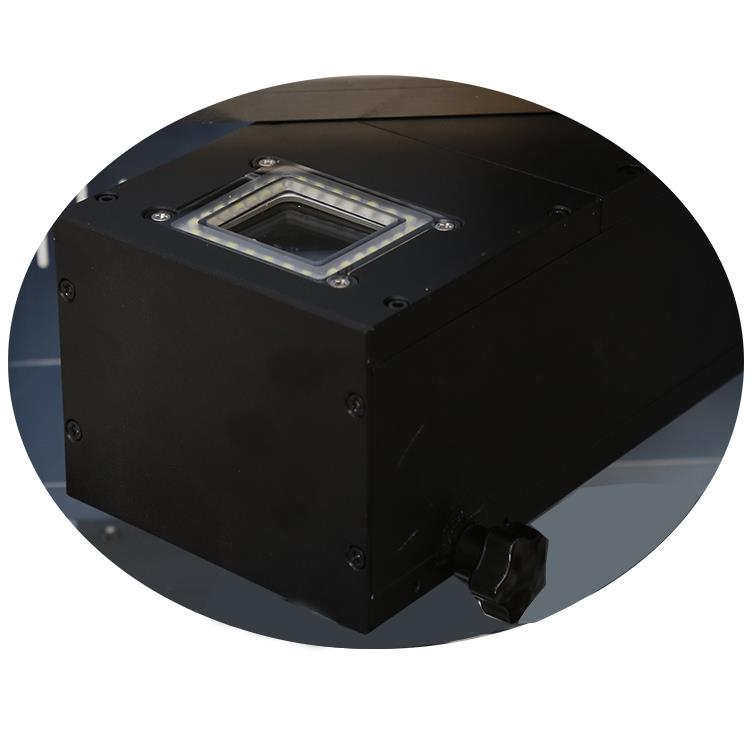

Kamera CCD optik yang diimport, yang boleh imej dua jenis warna pada skrin monitor itu, untuk menyelaraskan bga, IC dan QFN dll.

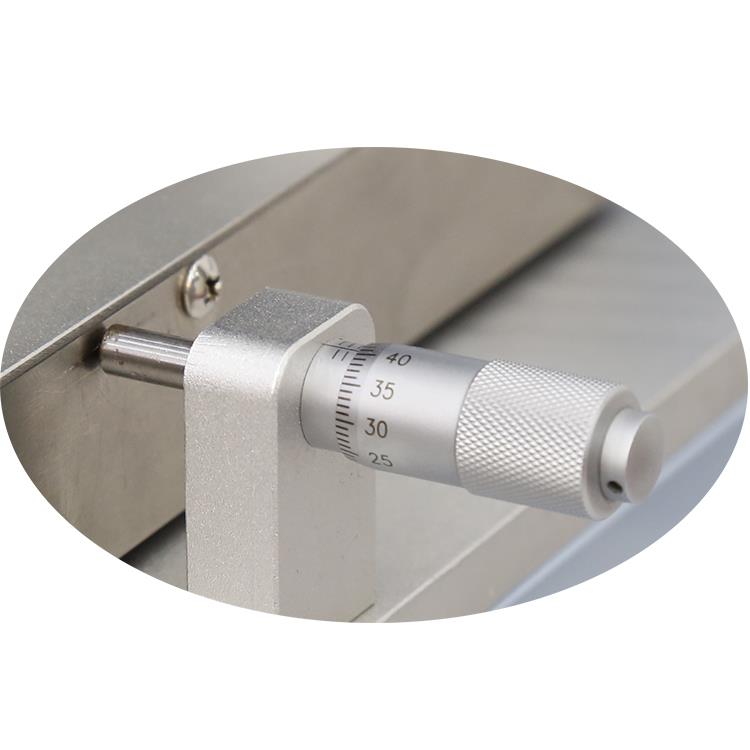

Micrometer untuk PCB halus ke kanan atau ke kiri dan ke belakang atau ke belakang apabila menjajarkan untuk cip ke PCB.

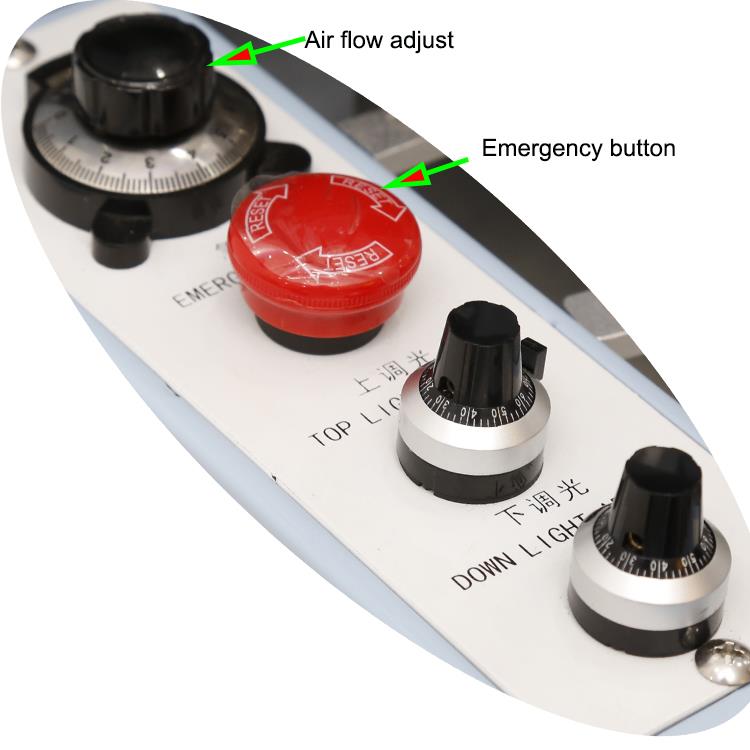

Butang fungsi stesen kerja Bga, seperti, aliran udara menyesuaikan untuk udara panas atas apabila desoldering atau pematerian, butang kecemasan dan penyesuaian cahaya untuk kamera CCD.

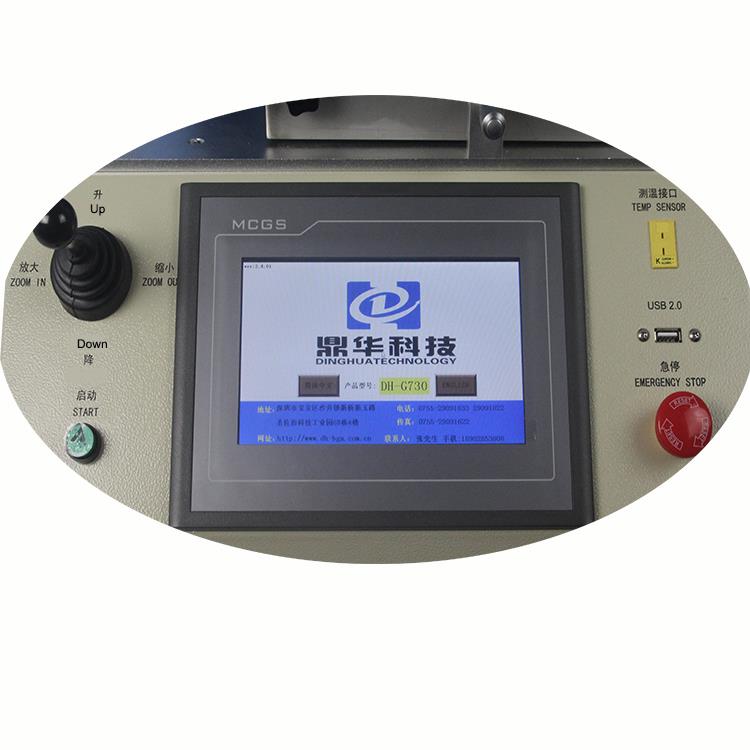

DH-G730 bga kerja ulang-alik stesen operasi, mudah dan mudah untuk beroperasi, semua parameter boleh ditetapkan pada skrin sentuh, ia adalah pusat kawalan mesin keseluruhan ini.

Mengenai kilang kami

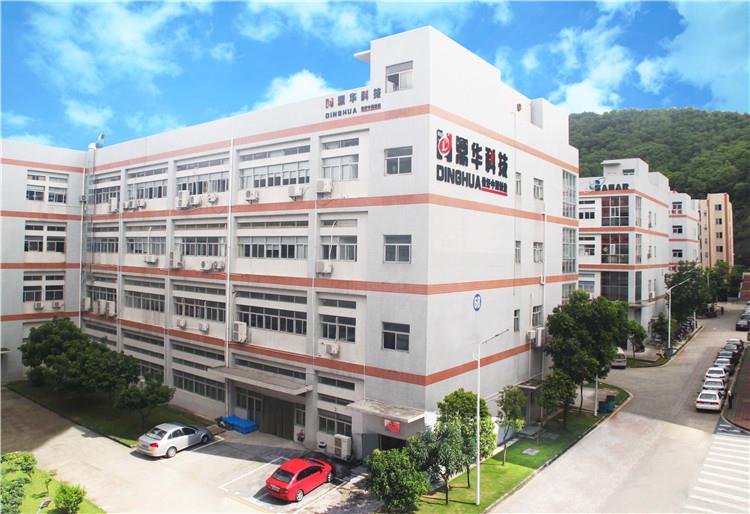

Kilang kami di luar

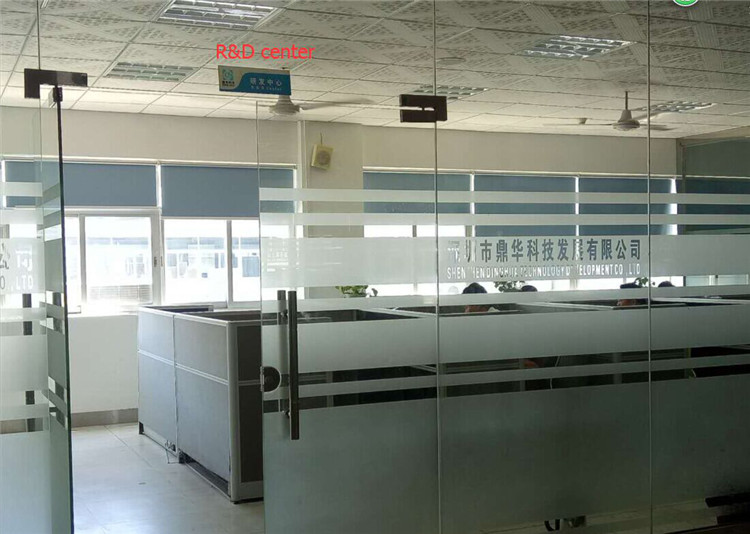

Pembangunan dan jabatan penyelidikan untuk stesen kerja semula Bga gaya baru membangun

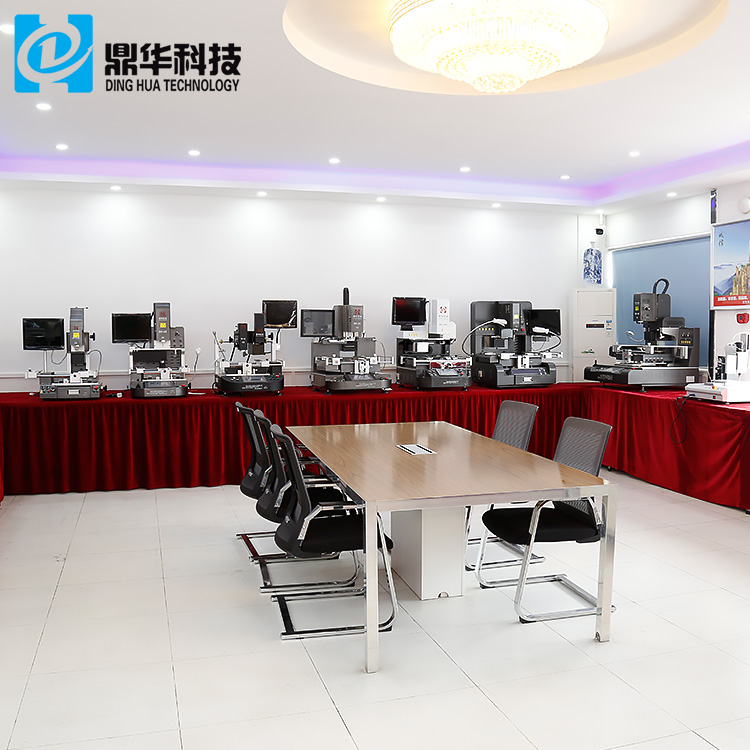

Bilik pameran yang terang dan luas untuk stesen kerja ulang-alik BGA yang dipaparkan untuk lawatan pelanggan

Salah satu pejabat kami

Bengkel kami untuk pemasangan stesen BFA

Penghantaran, penghantaran dan penyediaan stesen optik bga optik udara panas

Semua mesin akan dibungkus dalam kes papan lapis (tidak perlu pengasapan), dan meletakkan bar kayu, buih dan kertas karton kecil dan sebagainya, untuk mesin tetap.

Setiap mesin akan mempunyai jaminan sekurang-kurangnya satu tahun untuk mesin keseluruhan, dan 3 tahun untuk pemanas, jika pesanan lebih daripada 10 ditetapkan pada satu masa, tahun jaminan akan 3 tahun.

FAQ mengenai stesen bga rebora optik udara panas

1. Q: Jika saya perlu menggunakan muncung untuk udara panas?

J: Ya, jika saiz cip anda tidak teratur, muncung boleh disesuaikan.

2. Q: Apabila saya membersihkan sisa, adakah saya perlu menggunakan alkohol?

A: Tidak, anda juga boleh menggunakan pelarut, bagaimanapun, selepas menggunakannya, anda akan lebih baik mencuci tangan anda.

3. Q: Berapa dos mesin mempunyai pemanas?

A: 2 pemanas, kedua-duanya adalah udara panas, kerana semua PCB telefon bimbit sangat kecil, mereka tidak perlu dipanaskan.

4. Q: Saiz apa yang boleh diambil oleh pen vakum terbina dalamnya?

A: Saiz yang ada adalah dari 1 * 1 ~ 80 * 80mm

Membaiki pengetahuan atau tip

Pembaikan Lubang, Kaedah Pemindahan

OUTLINE

Kaedah ini digunakan untuk membaiki kerosakan teruk pada lubang atau mengubah suai saiz, bentuk atau lokasi alat perkakas atau lubang pemasangan yang tidak disokong. Lubang mungkin mempunyai petunjuk komponen, wayar, pengikat, pin, terminal atau perkakasan lain yang dijalankan melaluinya. Kaedah pembaikan ini menggunakan sebatang bahan papan padanan dan epoxy kekuatan tinggi untuk mengamankan dowel di tempatnya. Selepas bahan baru diikat pada lubang baru boleh dibor. Kaedah ini boleh digunakan pada papan tunggal dan dua sisi atau papan PC multilayer dan perhimpunan.

PERHATIAN

Sambungan lapisan dalaman yang rosak mungkin memerlukan tambahan dawai permukaan.

RUJUKAN

1.0 Kata Pengantar

2.1 Mengendalikan Perhimpunan Elektronik

2.2 Pembersihan

2.5 Baking dan Preheating

2.7 Epoksi Pencampuran dan Pengendalian

TOOLS & MATERIALS

Batang Bahan Asas

Bersih

Akhir Mills

Epoxy

Sistem Gerudi Mikro

Mikroskop

Mencampur tongkat

Ketuhar

Pisau ketepatan

Sistem Bor Precision

Razor Saw

Pita, Suhu Tinggi

Lap bersih

PROSEDUR

1.Clean kawasan itu.

2. Letakkan lubang bersaiz yang rosak atau tidak betul menggunakan kilang akhir karbida atau gerudi. Kilang lubang menggunakan mesin gerudi ketepatan atau mesin penggilingan untuk ketepatan. Diameter alat pemotong harus sekecil mungkin tetapi masih merangkumi seluruh kawasan yang rosak.

NOTA

Operasi peleburan boleh menghasilkan caj elektrostatik.

3. Letakkan sekeping bahan asas penggantian rod. Batang bahan asas diperbuat daripada stok dowel FR-4. Potong panjang kira-kira 12.0 mm (0.50 ") lebih lama daripada yang diperlukan.

4. Cuci bahagian semula.

5. Gunakan pita suhu tinggi untuk melindungi bahagian yang terdedah dari papan PC yang bersempadan dengan kawasan kerja semula.

6.Mix epoksi itu.

7.Coat kedua-dua dowel dan lubang dengan epoksi dan sesuai bersama. Gunakan epoksi tambahan di sekitar perimeter bahan baru. Keluarkan kelebihan epoksi.

8.Membuat epoksi per Prosedur 2.7 Epoksi Pencampuran dan Pengendalian.

PERHATIAN

Sesetengah komponen mungkin sensitif terhadap suhu tinggi.

9. Keluarkan pita dan potong bahan yang berlebihan dengan menggunakan pisau cukur. Kilang atau pasangkan penyepuh dowel dengan permukaan papan.

10.Lengkapkan prosedur dengan merombak lubang dan menambah litar mengikut keperluan.
