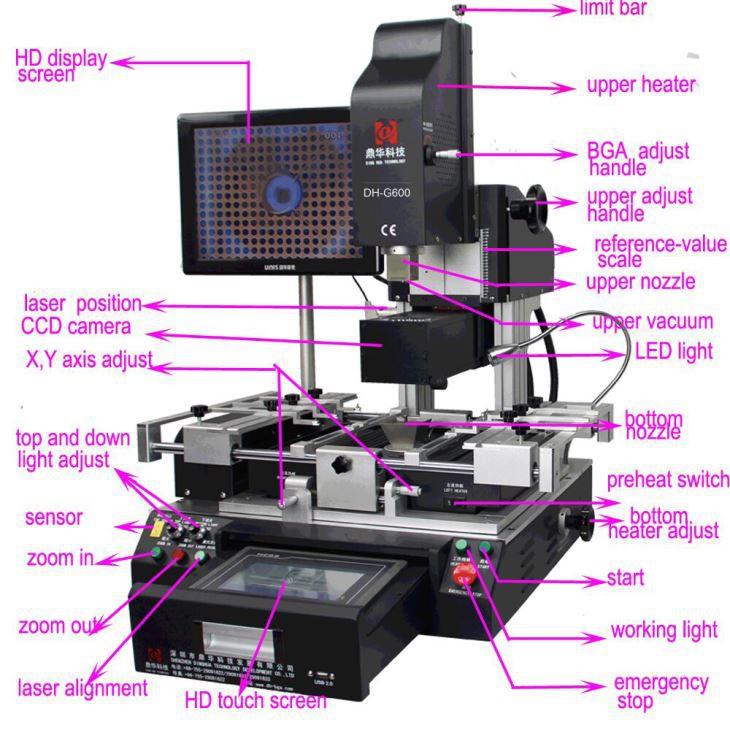

Aliran Optik DH-G600 Stesen BGA untuk Pembaikan BGA, QFN, CSP, LGA, SMD
US $ 2.00- $ 3999.00 / Piece
1 keping min. Perintah
Dimensi: 610 * 570 * 750mm
Berat: 60kg
Kapasiti undian: 5300W
Semasa: 20A
Voltan: AC 110 ~ 240 V ± 10% 50 / 60Hz
Kitaran Duti Dinilai: 100%
Description/kawalan
Reka bentuk humanised:
l Tertanam dengan PC Perindustrian + modul suhu Pintar, Stabil dan boleh dipercayai.
l Antara muka Windows OS dalam antara muka Bahasa Inggeris dan Cina + USB, mudah dikendalikan.
l Dengan 5 saiz muncung berbeza: atas: 31 * 31mm, 38 * 38mm, 41 * 41mm. Bawah: 34 * 34mm 55 * 55mm.
l Mana-mana saiz muncung boleh menjadi adat, bahan aloi Titanium, tidak pernah ubah, tidak berkarat.
l Mengamalkan tiga zon pemanasan, pemanas atas dan pemanas rendah adalah udara panas, bahagian bawah adalah zon prapinggir infra merah.
l Kipas angin aliran kuasa tinggi, cepat menyejukkan pcb, mengelakkannya daripada ubah bentuk.
Kawalan suhu yang tepat:
l Tiga pemanasan suhu bebas + tetapan PID diri diselaraskan + kawalan PLC untuk memastikan ketepatan suhu berada pada ± 2 ° C.
l Ia boleh menetapkan 8 segmen pemanasan, dan menyimpan profil suhu kumpulan besar-besaran.
l Menetapkan lengkung pemanasan BGA dengan mudah dan carian indeks.
l Analisis suhu lengkung automatik.
Penjajaran visual yang mudah:
l Sistem penjajaran optik + sistem kanta warna CCD.
l 2 pemisahan warna, pembesaran, pelarasan mikro.
l Fokus auto, pembetulan auto, pembezaan warna auto.
l Sistem penyesuaian kecerahan cahaya.
l Japan Panasonic kamera boleh bergerak ke hadapan dan ke belakang.
l Pembasuh vakum terbina dalam, ambil cip bga dengan mudah selepas terdedah.
Komponen ketepatan:
l Precise fine tuning knob of cge, toggle angle of bga chip to alignment.
l X, Y, Z micrometers fine-tuning, Ketepatan penempatan akan ± 0.01 MM.
l V-groove clamp + perlawanan universal sesuai untuk semua jenis PCB.
l Muncung udara panas dengan magnet, berputar dalam mana-mana sudut, menggantikan dan mengendalikan mudah.
l Pemanas sistem dan penempatan kepala 2 dalam 1 reka bentuk, kedudukan yang tepat.
l Terhebat udara yang boleh laras fungsi, mencegah bga kecil dari pergerakan apabila pemanasan.
Reka bentuk keselamatan yang sempurna:
l Dengan perlindungan kegagalan kipas, fungsi perlindungan kegagalan termokopel.
l Perlindungan overheating, fungsi berhenti kecemasan.
l Mula kata laluan dan ubah suai perlindungan.
Spesifikasi:
Jumlah Kuasa | 5300W |
Pemanas atas | 1200W |
Pemanas bawah | 2nd 1200W, pemanasan IR 3 2700W |
Kuasa | AC220V ± 10 % 50Hz |
Kelajuan udara panas teratas | Boleh diselaraskan dengan menyesuaikan tombol |
Mod operasi | Manual beroperasi, skrin sentuh HD, mesin lelaki pintar, tetapan sistem digital |
Kanta kamera optik CCD | Depan ke depan / ke belakang |
Pembesaran kamera | 1.6 juta piksel |
Penalaan halus workbench: | ± 15mm ke hadapan / ke belakang, ± 15mm kanan / kiri |
Ketepatan penempatan: | ± 0.01mm |
Pencahayaan | Taiwan membawa cahaya kerja, sudut mana-mana boleh laras |
Penyimpanan profil suhu | 50000 kumpulan |
Posisi PCB | Kedudukan pintar, PCB boleh dilaraskan dalam arah X, Y dengan "sokongan 5 mata" + pendakap pcb V-groov + lekapan sejagat. |
Kawalan suhu | K sensor, gelung rapat |
Ketepatan temp | ± 2 ℃ |
Saiz PCB | Max 390 × 400 mm Min 22 × 22 mm |
Cip BGA | 1x1 - 80x80 mm |
Jarak cip minimum | 0.15mm |
Sensor suhu luar | 1pc |
Dimensi | L610 × W570 × H750 mm |
Berat bersih | 60KG |
