Stesen BGA Reballing Skrin Sentuh Air Panas

Skrin sentuh udara panas BGA rebal

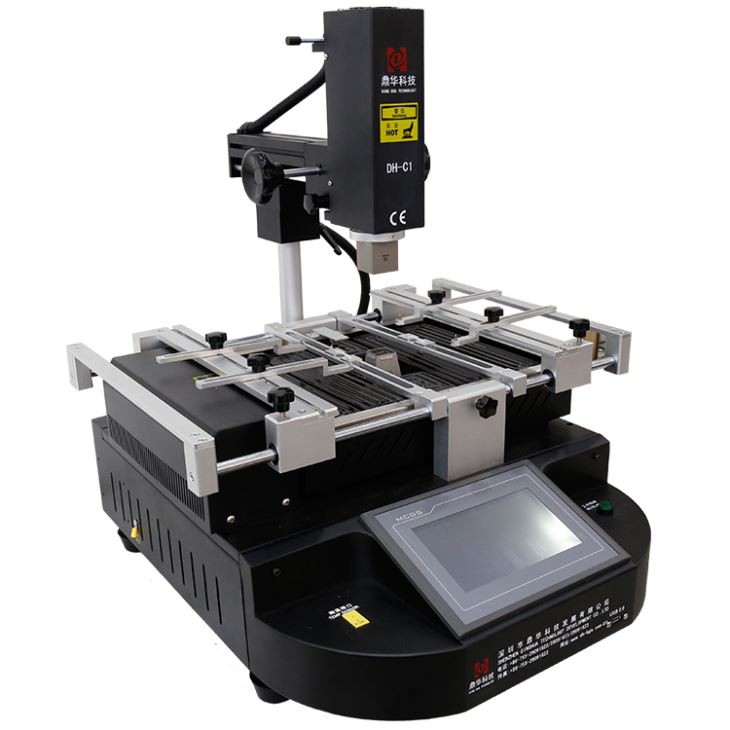

Stesen BGA ini semula DH-C1, dengan 6 lekapan sejagat, 2 keping rasuk, dan V-alur untuk PCB tetap, jadi, seperti komputer, telefon bimbit dan konsol Permainan, PS3 / 4 dan lain-lain boleh dipanaskan dan dibaiki.

Parameter produk skrin sentuh udara panas BGA reballing station

Ciri Produk

1. Diadopsi dengan slider Linear yang boleh melakukan penalaan halus dan orientasi cepat dengan ketepatan kedudukan yang sempurna dan dengan mudahnya mudah alih PCB pembaikan mesin.

2. Dilengkapi dengan antara muka panel sentuhan untuk memastikan ia berfungsi dengan stabil dan boleh dipercayai. Dan ia boleh menyimpan data profil suhu pelbagai pengguna. Dengan perlindungan kata laluan dan pengubahsuaian, berfungsi semasa kuasa dihidupkan. Profil suhu akan dipaparkan pada skrin sentuh.
3. Tiga zon suhu untuk memanaskan secara bebas, pemanas udara panas di antara zon atas dan bawah, haba IR di bahagian bawah, suhu tepat kawalan adalah ± 2 ℃. Zon suhu atas boleh dipindah secara bebas mengikut keperluan, zon kedua dapat disesuaikan naik dan turun. Pemanas atas dan bawah boleh ditetapkan beberapa kawalan segmen pada masa yang sama. IR zon pemanasan boleh disesuaikan kuasa output dalam keperluan operasi cahaya.

4. Muncung udara panas boleh diputar dalam 360 darjah, pemanas IR di bahagian bawah boleh memanaskan papan PCB seragam.
5. ketepatan tinggi K-jenis termokopel kawalan gelung tertutup. Ia boleh menguji suhu secara tepat melalui antara muka pengukuran suhu luaran, papan PCB yang diletakkan oleh slot bentuk V tertutup. Jig sejagat yang fleksibel dan mudah boleh menghalang kerosakan atau ubah bentuk PCB serta sesuai untuk semua saiz pakej BGA.

6. Memiliki fungsi penggera penggera selepas kimpalan dilakukan, terutamanya fungsi peringatan awal untuk memudahkan operasi.

7. Ia telah lulus sijil CE. Ia dilengkapi dengan suis berhenti kecemasan dan peralatan perlindungan untuk mematikan secara automatik apabila berlaku kemalangan yang tidak normal. Di bawah keadaan ini suhu tidak terkawal, litar boleh memotong kuasa secara automatik dengan fungsi perlindungan double-temperature protection.PCB.

Butiran produk skrin sentuh udara panas stesen BGA reballing

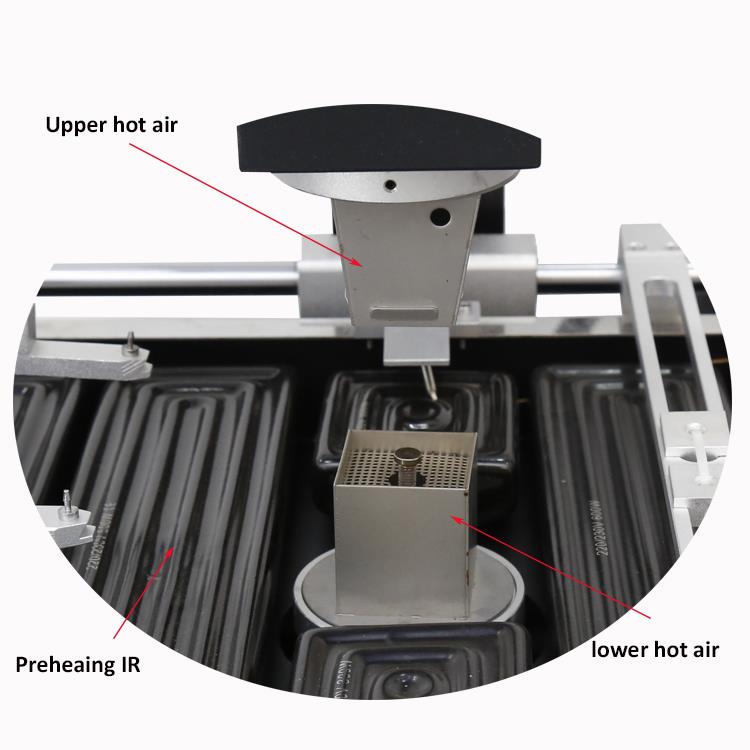

3 kawasan pemanasan bebas, udara panas atas, udara panas yang lebih rendah dan preheating IR, muncung atas / bawah boleh disesuaikan mengikut saiz atau bentuk cip dll.

Kawasan pemanasan IR untuk PCB dipanaskan, sesuai untuk 390 * 400mm, seperti, iPhone, MacBook dan telefon bimbit lain, PCB komputer.

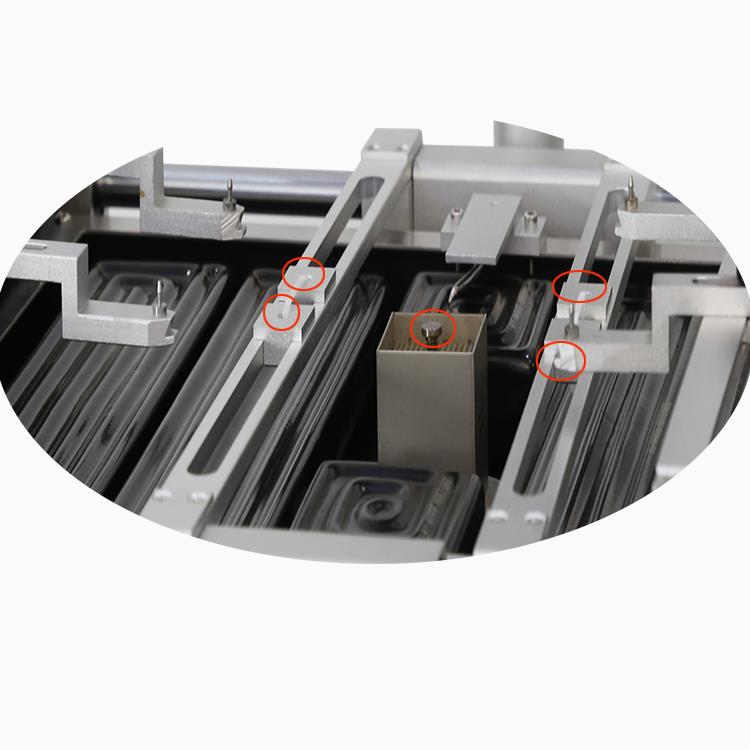

Sokongan "5-point" di bawah PCB yang dipanaskan, untuk menjadikan ia tetap pada tahap yang sama, supaya melindungi PCB daripada cacat.

Pembetulan PCB

Petua tip untuk lubang kecil dalam PCB yang tidak kira apa bentuknya.

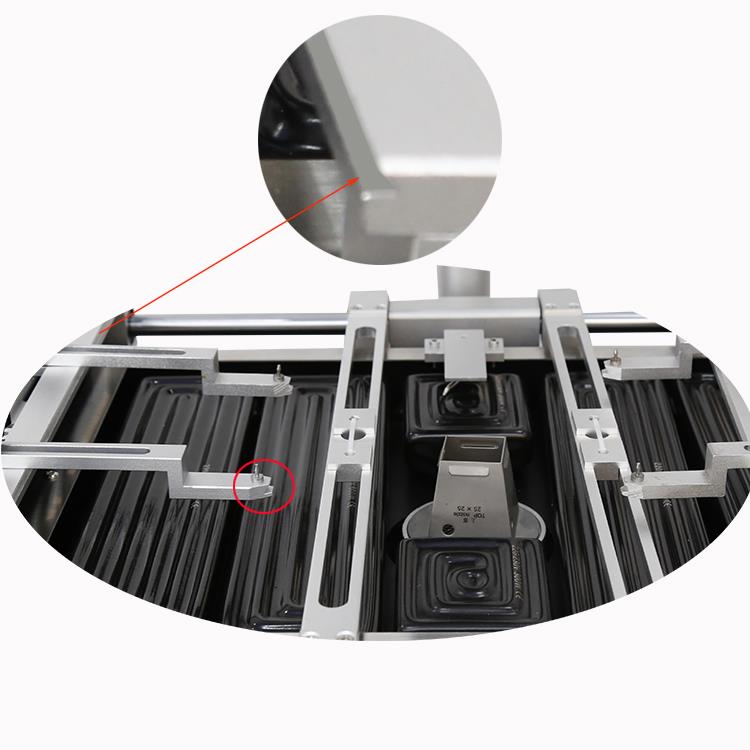

V-groove bagi PCB dengan bentuk tidak teratur

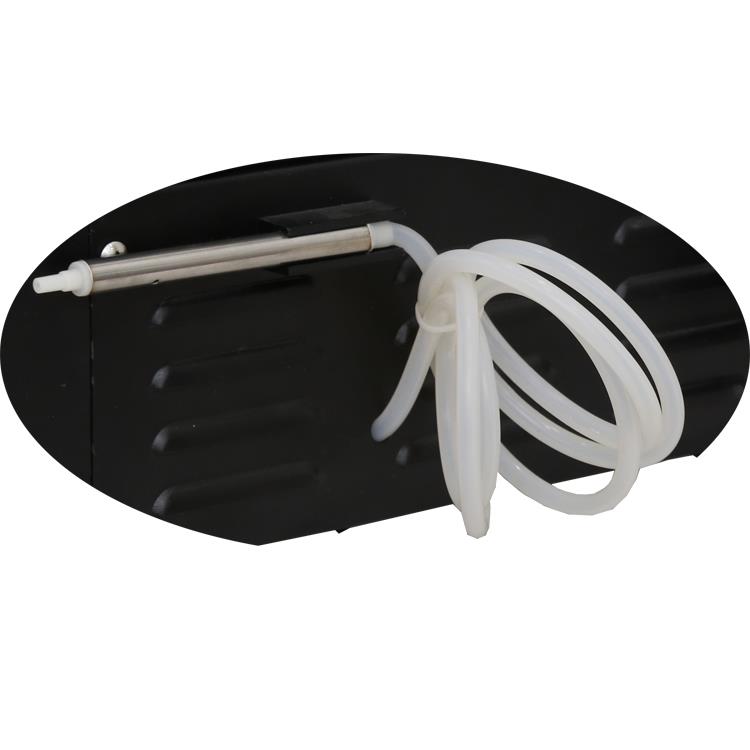

Pen vakum

Pam terbina dalam, pena vakum dipasang di luar mesin dan sehingga tiub lembut 1m panjang untuk cip dijemput atau diganti.

Komputer jenama MCGS dengan skrin sentuh, pengiraan PID untuk menangkap suhu masa sebenar dan menentukur, pudar haba jauh lebih perlahan berbanding pesaing, mereka adalah kunci penting bagi hasil kerja semula yang berjaya.

Kualiti produk skrin sentuh udara panas BGA reballing station

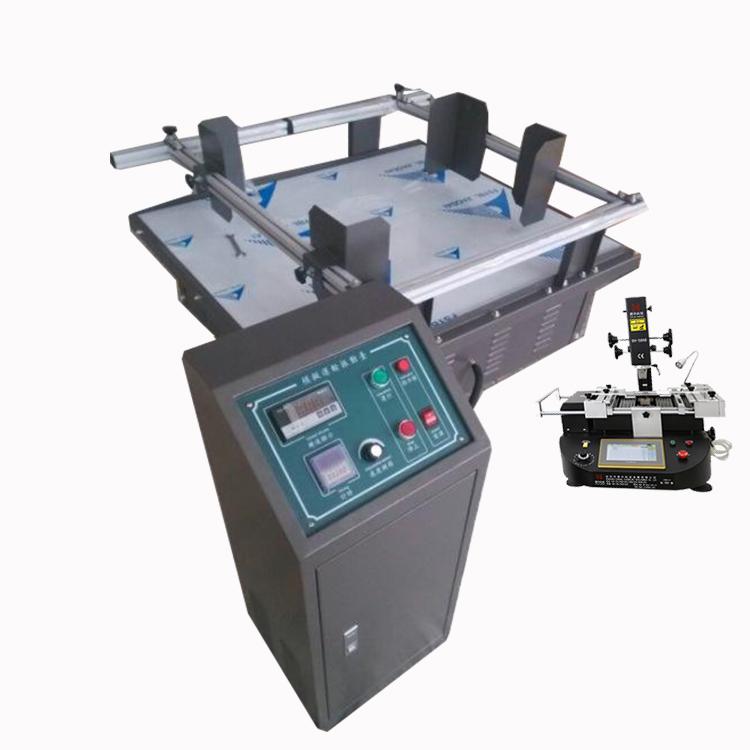

Mesin ujian getaran untuk mesin dapat bergetar seperti kenderaan yang berjalan, supaya kita dapat melihat apakah akan ada masalah yang terjadi, sekali dilakukan, dapat diselesaikan di bengkel.

Setakat ini, seperti Foxconn, ZTE dan Gionee telah menggunakan mesin kami, dan mencerminkan dengan baik, mereka telah menerima teknik, jadi mesin kami mesti bertemu dengan anda juga.

FAQ mengenai skrin sentuh udara panas BGA reballing station

1. Q: Apakah fungsi fluks dalam pematerian?

A: Ia adalah untuk membersihkan lapisan oksida logam pada permukaan pateri, untuk mengurangkan ketegangan permukaan dan meningkatkan pemindahan haba.

2. Q: Apakah fluks itu?

A: Fluks adalah bahan pembantu dalam pematerian. Perlu untuk pematerian, tetapi selepas pematerian tidak ada sumbangan dan mungkin membahayakan sebagai bahan pemangkin.

3. Q: Apakah pematerian?

A: Tanpa campur tangan dengan struktur kimia atau fizikal, ikatan logam yang sama atau berlainan antara satu sama lain secara elektrik dan mekanikal dengan menggunakan logam lain atau aloi sebagai pengisi atau pengekalan.

4. Q: Apa desoldering?

A: Dalam elektronik, desoldering adalah penyingkiran pateri dan komponen dari papan litar untuk penyelesaian masalah, pembaikan, penggantian, dan penyelamatan.

Beberapa teknik pembaikan praktikal

Pembaikan konduktor, Kaedah Surface Wire

OUTLINE

Kaedah ini digunakan pada papan PC untuk menggantikan litar yang rosak atau hilang pada permukaan papan PC. Panjang wayar yang terlindung atau tidak bertebat yang biasa digunakan untuk membaiki litar yang rosak.

PERHATIAN

Lapisan litar, jarak dan kapasiti penyimpanan semasa tidak boleh dikurangkan di bawah toleransi yang dibenarkan.

PROSEDUR

1. Bersihkan kawasan tersebut.

2. Keluarkan bahagian litar yang rosak menggunakan pisau. Litar yang rosak perlu dipotong kembali ke titik di mana litar masih mempunyai ikatan yang baik ke permukaan papan PC.

CATATAN

Haba boleh digunakan pada litar yang rosak dengan menggunakan besi pematerian untuk membolehkan litar dibuang dengan lebih mudah.

3. Gunakan pisau dan mengikis mana-mana masker pateri atau salutan dari hujung litar yang tinggal.

4. Keluarkan semua bahan longgar. Bersihkan kawasan itu.

5. Gunakan sedikit fluks cecair ke hujung litar yang tinggal. Timah terdedah setiap litar menggunakan solder dan besi pematerian.

6. Bersihkan kawasan tersebut.

7. Pilih wayar untuk memadankan lebar dan ketebalan litar untuk diganti. Potong panjang kira-kira seperti yang diperlukan. Lihat Jadual 1 untuk Setara Wayar Padat.

8. Strip wayar dan timah hujung jika diperlukan. Kawat tanpa bertebat boleh digunakan untuk pembaikan yang singkat jika konduktor tidak disebarkan.

9. Bersihkan wayar.

10. Jika dawai itu panjang atau mempunyai lengkungan, satu ujung boleh dipaterikan sebelum membentuk bentuk baru. Letakkan wayar dalam kedudukan. Kawat harus bertindih dengan litar sedia ada minimum 2 kali lebar litar. Kawat boleh diadakan dengan pita Kapton semasa pematerian.

Sekiranya konfigurasi itu dibenarkan, sambungan sambungan solder yang bertindih mestilah sekurang-kurangnya 3.00 mm (0.125 ") daripada penamatan yang berkaitan. Jurang ini akan meminimumkan kemungkinan penggilitan serentak semasa operasi pematerian.

11. Gunakan sedikit fluks cecair kepada sendi bertindih.

12. Lap solder wayar ke satu hujung litar pada permukaan papan PC. Pastikan wayar diselaraskan dengan betul.

Bengkokkan wayar yang diperlukan untuk menyesuaikan bentuk litar yang hilang.
