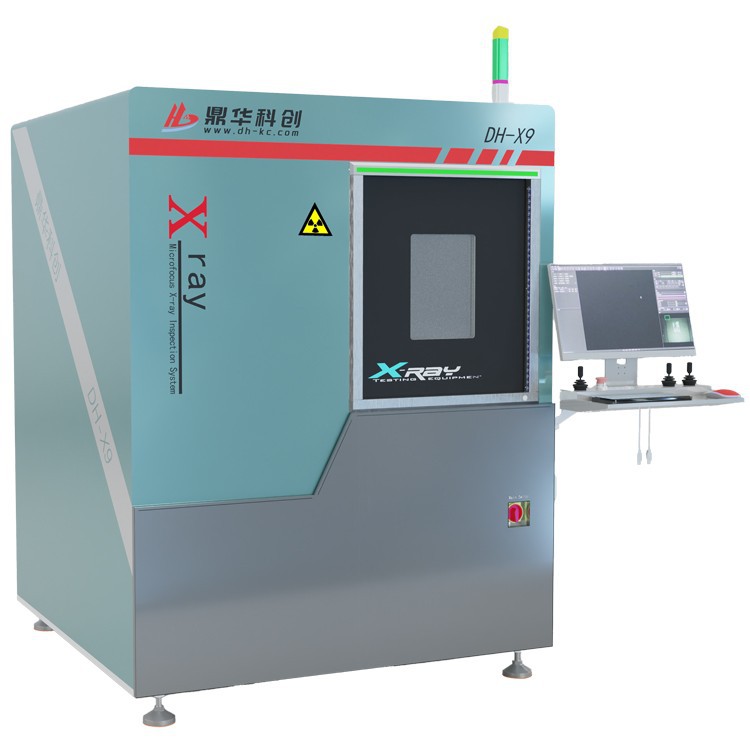

Sistem Pemeriksaan Xray
Platform pemuatan boleh diputar 360º, pengesan imejnya boleh dimiringkan pada 60º, sumber X-ray yang diterima pakai tiub cahaya tertutup, yang digunakan untuk mobileauto, semikonduktor dan pengesanan LED dan lain-lain.
Description/kawalan
Mesin pemeriksaan xray membantu anda mendapatkan kualiti yang lebih baik
Teknologi Dinghua menggunakan peralatan dan teknologi yang paling maju untuk memastikan tahap kualiti dan ketepatan tertinggi. Sistem pemeriksaan sinar-X kami sesuai untuk pelbagai industri, termasuk automotif, elektronik, automotif dan semikonduktor. Dalam sektor automotif dan dalam sektor perindustrian, sistem pemeriksaan sinar-X digunakan untuk mengesan kecacatan dalam komponen seperti beg udara, mati-casting, bahagian logam, bahagian aluminium, dan lain-lain. Retak, mati-casting, dan lain-lain bahagian aluminium.
Satu kelebihan sistem pemeriksaan sinar-X ialah mereka tidak merosakkan, bermakna kita tidak merosakkan produk yang diuji. Ini menjimatkan masa kerana bahagian -bahagian yang cacat dapat dikenal pasti dengan cepat dan diganti sebelum mereka menimbulkan masalah.
Parameter Mesin Pemeriksaan Xray
|
Status mesin |
Tiub sinar-X |
|||
|
Bekalan Kuasa: |
AC220V 10A |
Jenis tiub sinar-X: |
ditutup |
|
|
Kuasa: |
1.9kW |
Semasa: |
200ɥA |
|
|
Pembukaan Pintu: |
manual kaedah |
Voltan: |
90kv -130 kv |
|
|
Kaedah Pengesanan: |
di luar talian |
Saiz Fokus: |
5um |
|
|
Dimensi: |
1475 × 1465 × 1930mm |
Pembesaran geometri: |
300 waktu |
|
|
Berat: |
Kira -kira 2100kg |
Kaedah Penyejukan: |
penyejukan udara |
|
|
Sistem pengimejan |
||||
|
Kawasan pengimejan yang berkesan: |
130 × 130mm |
Toleransi Sinaran: |
10000gy |
|
|
Matriks Pixel: |
1536 ×1536 |
Saiz: |
176 ×176 ×47 |
|
|
Saiz piksel: |
85µm |
Pengesan: |
Tft baru |
|
|
Resolusi Spatial: |
5.8lp\/mm |
Suhu operasi: |
10-40 darjah |
|
kes yang berjaya
Pilih sistem yang sesuai dengan anda.
Dawai emas ic
Kabel emas diperiksa, dilihat setiap dawai adalah tepat, tidak pendek atau pecah.
Bahagian logam
Terdapat sudut hilang pada satu bahagian keluli produk elektronik
Engsel logam
Yang ini akan dilipat beribu -ribu, apabila ia dipasang di telefon bimbit,
diperlukan untuk memeriksa, untuk memastikan tiada keretakan atau kecacatan.
Cip LED
Untuk memeriksa gelembungnya, pendek, pastikan ia memenuhi standard penggunaan.

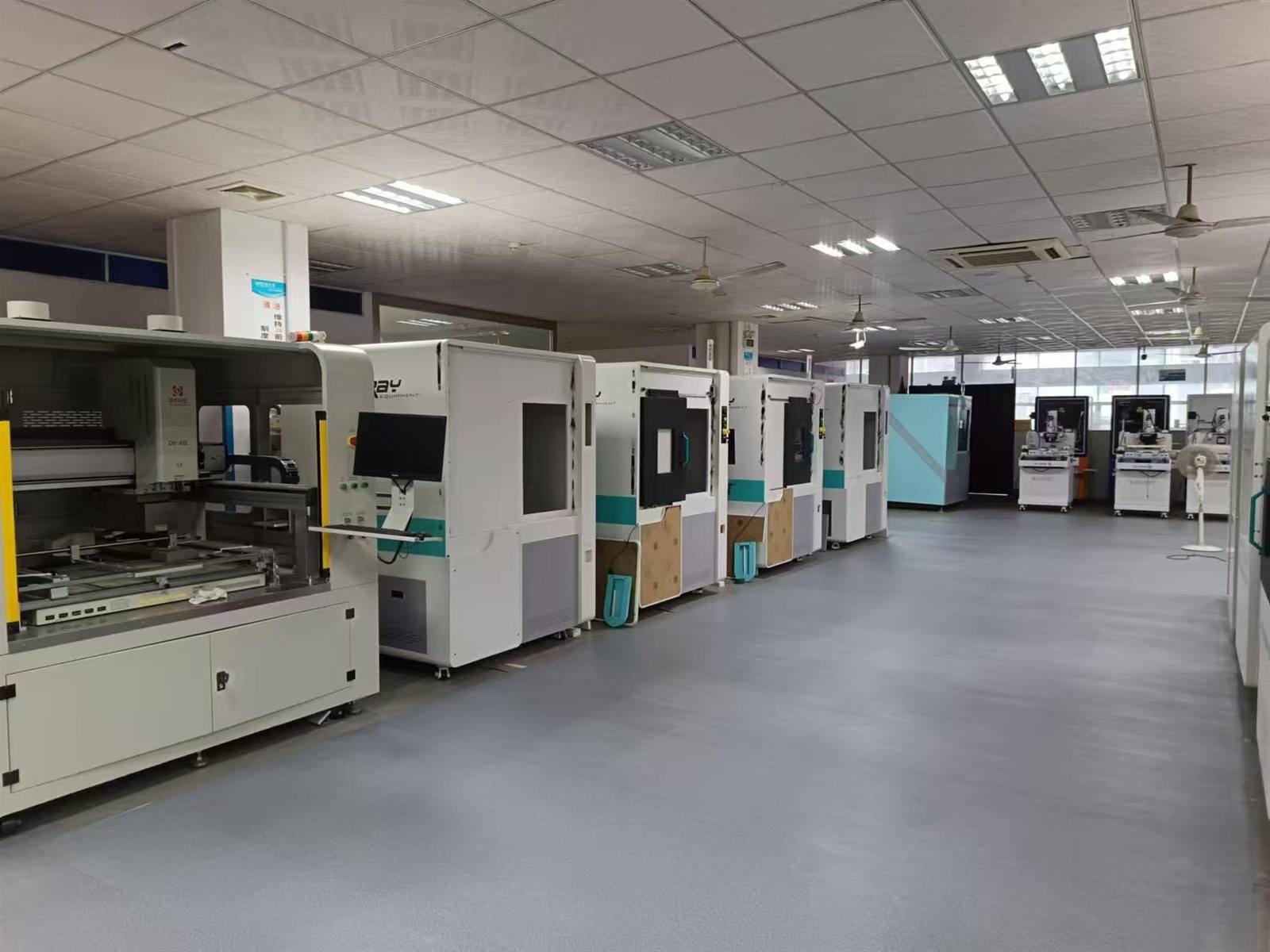

Kilang & Quipment kami
Diri sendiri dan pengeluar di China
Soalan yang sering ditanya
Sekiranya tidak ada jawapan anda, sila hubungi kami
Apakah pemeriksaan sinar-X dan bagaimana ia berfungsi?
+
-
Pemeriksaan X-ray adalah kaedah ujian tidak merosakkan yang menggunakan radiasi elektromagnet
Menembusi objek dan menghasilkan imej struktur dalamannya. Dalam konteks PCB,
Mesin Pemeriksaan X-ray dapat mendedahkan ciri tersembunyi yang tidak dapat dilihat di papan litar yang dapat dilihat di
Mata telanjang. Pasti, objek lain, misalnya, bahagian aluminium, bateri dan bahagian yang tidak disengajakan
boleh diperiksa juga.
Apakah manfaat pemeriksaan X-ray PCB?
+
-
Mesin pemeriksaan sinar-X menyediakan beberapa manfaat untuk PCB. Pertama, mereka menyediakan cara menggambarkan komponen dan jejak yang tersembunyi di bawah permukaan PCB; Ini membantu mengesahkan sambungan dalaman komponen dan mengesan sebarang kecacatan.
Kedua, mesin pemeriksaan sinar-X boleh dengan cepat dan tepat memeriksa PCB, dengan itu menjimatkan kos, masa dan sumber untuk pengeluar.
Akhirnya, mesin pemeriksaan sinar-X dapat mengesan pelbagai kecacatan, termasuk retak, lompang dan masalah kimpalan, dapat mengurangkan risiko kegagalan produk.
Apakah jenis kecacatan yang dapat mengesan pemeriksaan sinar-X?
+
-
Mesin pemeriksaan sinar-X boleh mengenal pasti pelbagai kecacatan dalam PCB, termasuk lompang dalam sendi pateri, komponen yang dibangunkan retak, petunjuk telah diangkat, dan litar pecah. Mereka juga boleh mengesan underfill, kehadiran dan pengesahan komponen, isu ikatan wayar dan komponen palsu.
Bolehkah pemeriksaan sinar-X mengesan bahagian palsu?
+
-
Ya, pemeriksaan sinar-X dapat membantu mengenal pasti bahagian palsu. Komponen yang berbeza, sifat elektrik, komposisi bahan dan dimensi berbanding dengan komponen tulen dapat dikesan menggunakan imej sinar-X.
Apakah batasan pemeriksaan sinar-X?
+
-
Peperiksaan sinar-X bukanlah kaedah yang tidak jelas dan ia mempunyai batasannya. ia tidak dapat mengesan kecacatan di dalam komponen
Menggunakan kaedah yang lebih maju seperti X-ray 3D atau imbasan CT. Di samping itu, resolusi mesin pemeriksaan sinar-X juga mungkin terhad, yang mungkin tidak membantu anda menganalisis komponen.
