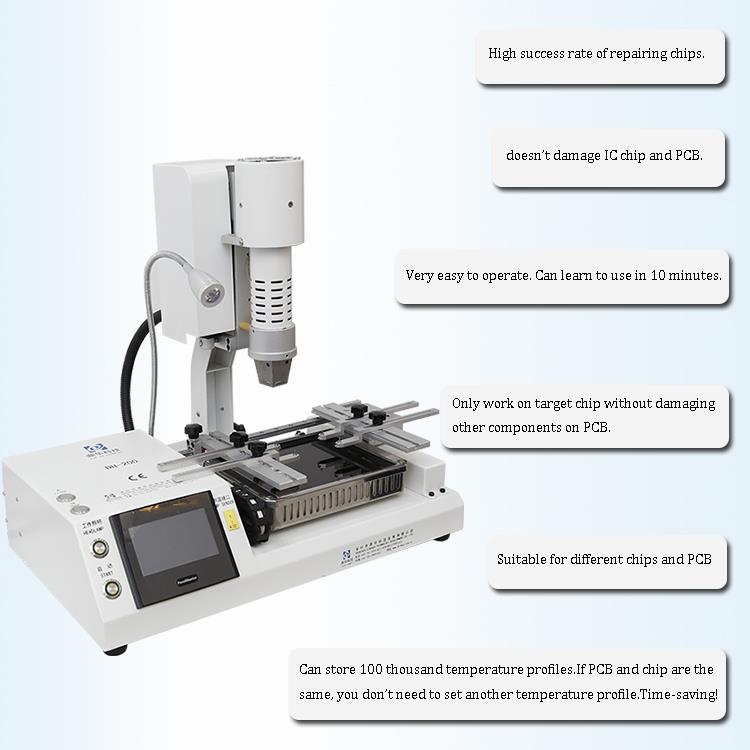

2 Zon Pemanasan Skrin Sentuh Stesen Kerja Semula BGA
Sistem kerja semula perlu memanaskan kawasan yang sangat sempit pada papan. DH-200 Stesen kerja semula BGA boleh jadi betul-betul dan mudah. Ia dengan pengetahuan teknikal yang sangat maju. Juga bagi papan berketumpatan tinggi terbaharu, bahagian padang plumbum yang halus dan bahagian saiz cip, boleh dikerjakan semula dengan betul. Tambahan pula, stesen kerja semula DH-200 BGA boleh melengkapkan semua proses kerja semula, jika ia menggunakan dengan Jig. Mereka adalah pemanasan, penyingkiran, pembersihan, percetakan. kedudukan, pemasangan, re-balling dan lain-lain dan ia juga pemeriksaan.
Description/kawalan
1. Ciri-ciri Produk Mesin Kerja Semula BGA Skrin Sentuh 2 Zon Pemanasan
Diperbuat daripada bahan pemanasan berkualiti tinggi; prosedur penyamarataan dan pematerian BGA dikawal dengan tepat;
Kepala pemanasan boleh alih, yang dapat bergerak bebas secara mendatar, mudah dikendalikan;
Komputer industri terbenam, kawalan PLC, paparan profil masa nyata, dapat memaparkan profil set dan profil yang diuji secara praktikal; skrin bersaiz besar, mudah dikendalikan;
Profil penjimatan tanpa had dalam komputer perindustrian ini, boleh menganalisis dua profil yang diuji secara praktikal, boleh memasukkan kedua-dua bahasa Inggeris dan Cina;

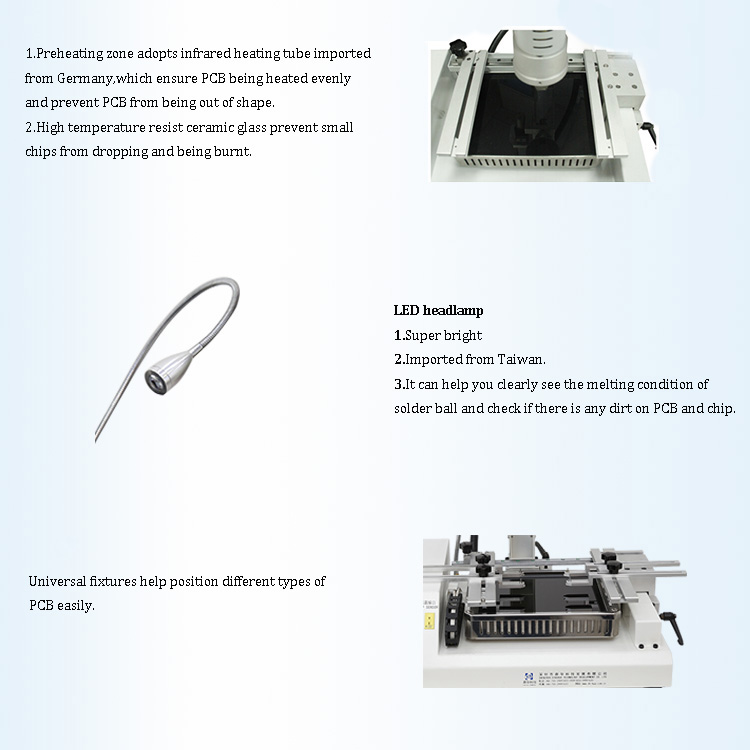

Suhu pemanas udara panas atas dan bawah boleh dikawal dengan tepat mengikut suhu khusus mereka. Zon pemanasan suhu malar inframerah dibahagian bawah dan tetapan kawalan suhu yang sesuai membuat kerja semula
lebih selamat dan lebih dipercayai.
2. Spesifikasi
| kuasa | 2300W |
| Pemanas atas | Udara panas 450W |
| Pemanas bawah | Udara panas 1200W, Inframerah 1800W |
| Bekalan kuasa | AC220V±10% 50/60Hz |
| Dimensi | L540*W310*H500 mm |

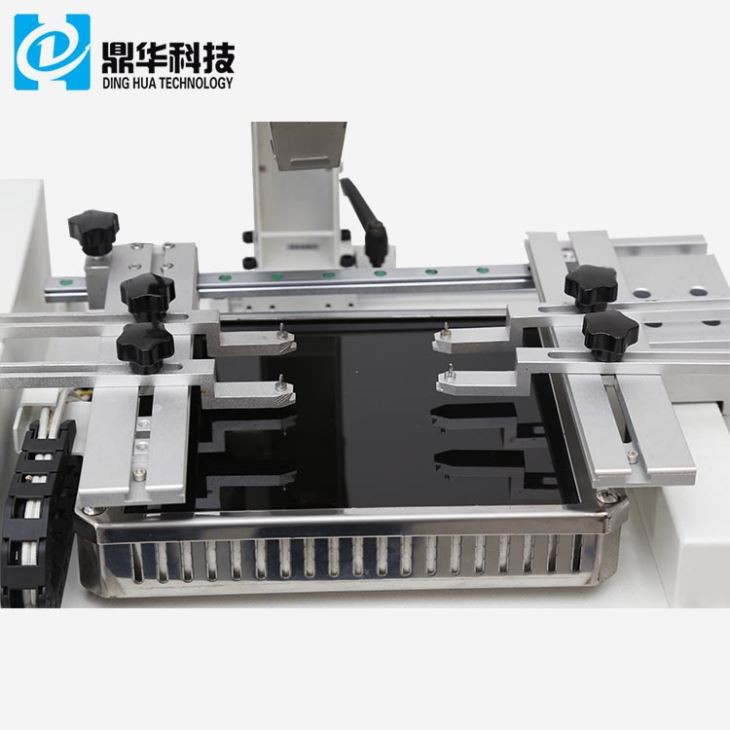

| Kedudukan | Sokongan PCB alur V, dan dengan lekapan universal luaran |
| Kawalan suhu | Termokopel jenis K, kawalan gelung tertutup. pemanasan bebas |
| Ketepatan suhu | ±2 darjah |
| saiz PCB | Maks 170*220 mm. Min 22*22 mm |
| Penalaan halus meja kerja | ±15mm ke hadapan/belakang.±15mm ke kanan/kiri |
| BGAchip | 80*80-2*2mm |
| Jarak cip minimum | 0.15mm |
| Penderia Suhu | 1 (pilihan) |
| Berat bersih | 16kg |

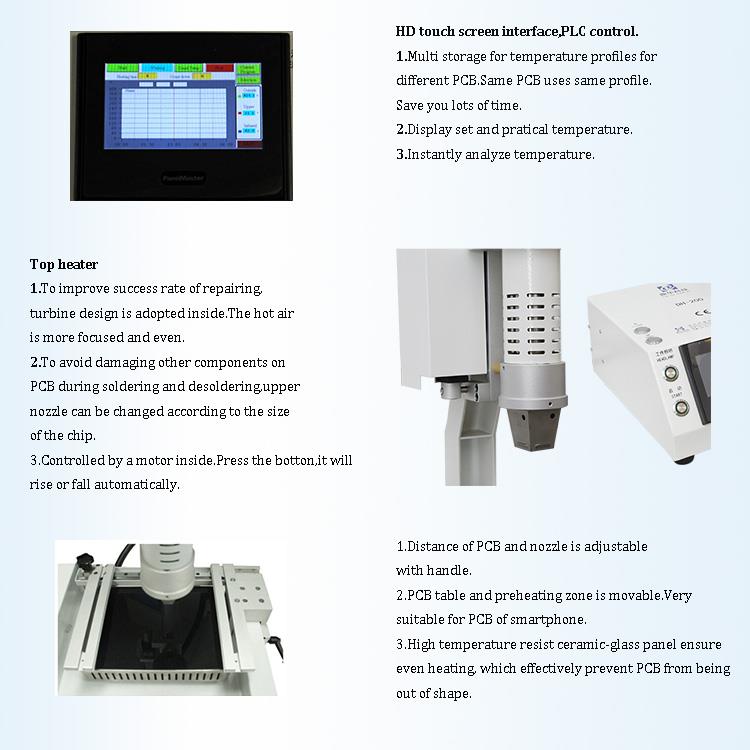

3. Butiran Mesin Kerja Semula BGA Skrin Sentuh 2 Zon Pemanasan
1. 2 pemanas bebas (udara panas & inframerah);
2. paparan digital HD ;
3. Antara muka skrin sentuh HD, kawalan PLC;
4. Lampu hadapan yang diketuai;
4. Mengapa Pilih Mesin Kerja Semula BGA Skrin Sentuh 2 Zon Pemanasan Kami?
5.Sijil

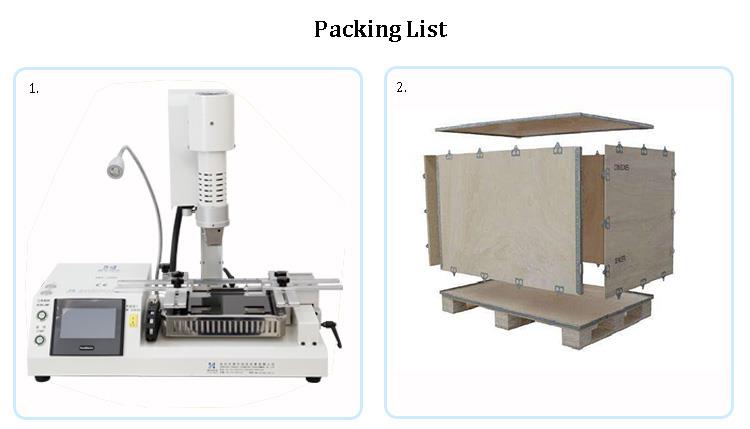

6. Pembungkusan & Penghantaran
7. Pengetahuan Berkaitan tentang Mesin Kerja Semula BGA Skrin Sentuh 2 Zon Pemanasan
Kaedah Pembaikan untuk Pemutus Sambungan dan Pad pada Papan Induk Telefon Mudah Alih
- Untuk titik jatuh dan apabila wayar plumbum berada di bawah pad, gunakan pistol udara panas (suhu: 240 darjah , isipadu udara: sederhana) untuk meniup tempat yang dipateri. Gali hujungnya dengan berhati-hati dengan bilah, kemudian sapukan sedikit tampal pateri pada lubang plumbum (pad). Gunakan pistol udara panas untuk pematerian aliran semula untuk membentuk bola pateri, dan kemudian basuh dengan air. Jika bola pateri tidak jatuh, ini menunjukkan bahawa wayar dipateri dengan betul dan boleh digunakan seperti biasa.
- Untuk pemotongan dan penyingkiran pad, mula-mula gunakan bilah pembedahan untuk mengikis plumbum yang patah, mengeluarkan sekurang-kurangnya 3mm bahan. Kemudian, bersihkan kawasan tersebut dengan fluks (air Tianna). Gunakan seterika elektrik untuk menggunakan pateri pada plumbum. Ambil bahagian kecil dawai enamel, yang telah disalut timah-bismut-timah di hujungnya, dan pasangkannya pada wayar yang dikikis. Letakkan wayar dengan betul, kemudian gunakan pistol udara panas (suhu: 280 darjah , aliran udara: sederhana) untuk mengimpal. Selepas mengimpal, potong wayar enamel dengan panjang 2mm. Letakkan pin di tengah pad, dan gunakan pin lain untuk meletakkan wayar enamel di sekeliling pin untuk membentuk bulatan pada pad. Sapukan sedikit pes pateri pada bulatan, kemudian gunakan pistol udara panas untuk mengalirkan semula pateri, membentuk bola pateri.
Jika wayar plumbum dan wayar enamel sukar dipateri, sapukan sedikit pes pateri pada sambungan, kemudian gunakan pistol udara panas (tanpa menyentuh wayar dengan besi pematerian). Gunakan jarum untuk melaraskan kedudukan wayar enamel untuk memastikan ia lurus dan sambungan pateri adalah sekata. Pada ketika ini, pad berjaya dibaiki.
3. Selepas semua titik putus disambungkan, bersihkan kawasan dengan air. Berhati-hati agar tidak mengganggu pad baru. Sapukan sedikit minyak hijau di sekeliling garisan, elakkan pad. Kurang adalah lebih baik-cukup untuk mengikat wayar. Selepas memohon, letakkan pemasangan di bawah lampu ungu selama setengah jam untuk memasang semula IC. Walaupun dibongkar dan dipasang semula beberapa kali, sambungan harus kekal selamat.
