Stesen BGA Penjajaran Optik

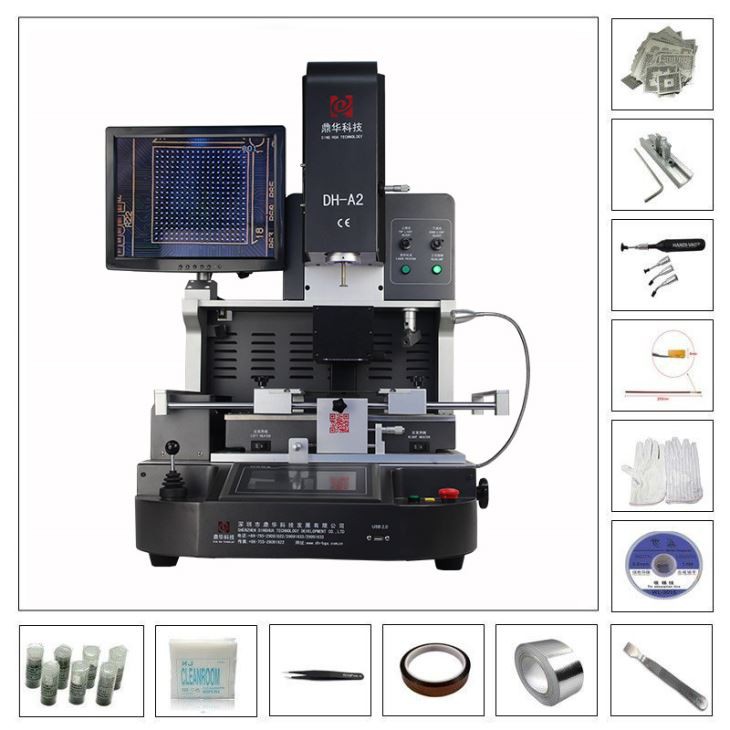

1. Stesen BGA Penjajaran Optik Automatik Dinghua DH-A2
2. Terus dari kilang
3. Pengilang terbesar stesen kerja semula BGA automatik di China
Description/kawalan
Stesen Bebola Semula BGA Penjajaran Optik ialah peralatan khusus yang digunakan untuk membaiki atau membaik pulih
Cip Ball Grid Array (BGA) pada papan litar elektronik. Cip BGA adalah komponen kecil yang
dipateri ke papan litar, dan ia sering gagal disebabkan oleh pelbagai sebab seperti haba, tekanan fizikal, dan
faktor luaran, jika tidak mempunyai peralatan profesional.
Stesen Bebola Semula BGA Penjajaran Optik membenarkan penjajaran tepat cip BGA semasa bebola semula.
Bebola semula melibatkan mengeluarkan cip BGA yang rosak dari papan, membersihkan pad pateri, dan kemudian memateri
cip BGA baharu pada pad yang telah dibersihkan. Proses bebola semula adalah kritikal kerana ia memerlukan ketepatan yang melampau untuk
pastikan cip baharu dijajarkan dengan betul pada papan.
1. Permohonan
Boleh membaiki papan induk komputer, telefon pintar, komputer riba, papan logik MacBook, kamera digital, penghawa dingin, TV dan
peralatan elektronik lain dari industri perubatan, industri komunikasi, industri automobil, dll.
Pateri, bola semula dan penyahpaterian pelbagai jenis cip: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA,
CPGA, cip LED.
3. Spesifikasi
Stesen Reballing BGA Penjajaran Optik menggunakan kamera resolusi tinggi untuk menangkap imej pad BGA
dan cip baharu. Sistem kemudian menganalisis imej dan menggunakan algoritma yang canggih untuk menyelaraskan kedua-duanya
komponen dengan tepat. Juruteknik boleh melihat pratonton masa nyata penjajaran pada skrin dan membuat pelarasan
mengikut keperluan.
| kuasa | 5300w |
| Pemanas atas | Udara panas 1200w |
| Pemanas bawah | Udara panas 1200W. Inframerah 2700w |
| Bekalan kuasa | AC220V±10% 50/60Hz |
| Dimensi | L530*W670*H790 mm |
| Kedudukan | Sokongan PCB alur V, dan dengan lekapan universal luaran |
| Kawalan suhu | Termokopel jenis K, kawalan gelung tertutup, pemanasan bebas |
| Ketepatan suhu | ±2 darjah |
| saiz PCB | Maks 450*490 mm, Min 22 *22 mm |
| Penalaan halus meja kerja | ±15mm ke hadapan/belakang,±15mm kanan/kiri |
| Cip BGA | 80*80-1*1mm |
| Jarak cip minimum | 0.15mm |
| Penderia Suhu | 1 (pilihan) |
| Berat bersih | 70kg |
4. Butiran
Stesen Reballing BGA Penjajaran Optik meningkatkan kecekapan dan kualiti proses bebola semula. Ia menjimatkan masa
dan mengurangkan kemungkinan ralat semasa penjajaran. Hasilnya ialah kerja pembaikan atau pembaikan yang boleh dipercayai yang memulihkan
kefungsian peranti elektronik.
5. Mengapa Memilih Stesen Reballing BGA Penjajaran Optik Kami?
6. Sijil
Untuk menawarkan produk berkualiti, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD adalah yang pertama lulus UL,
Sijil E-MARK, CCC, FCC dan CE ROHS. Sementara itu, untuk menambah baik dan menyempurnakan sistem kualiti, Dinghua telah lulus
Pensijilan audit di tapak ISO, GMP, FCCA dan C-TPAT.
7. Pembungkusan & Penghantaran
10. Panduan operasi
