Mesin Pengganti IC

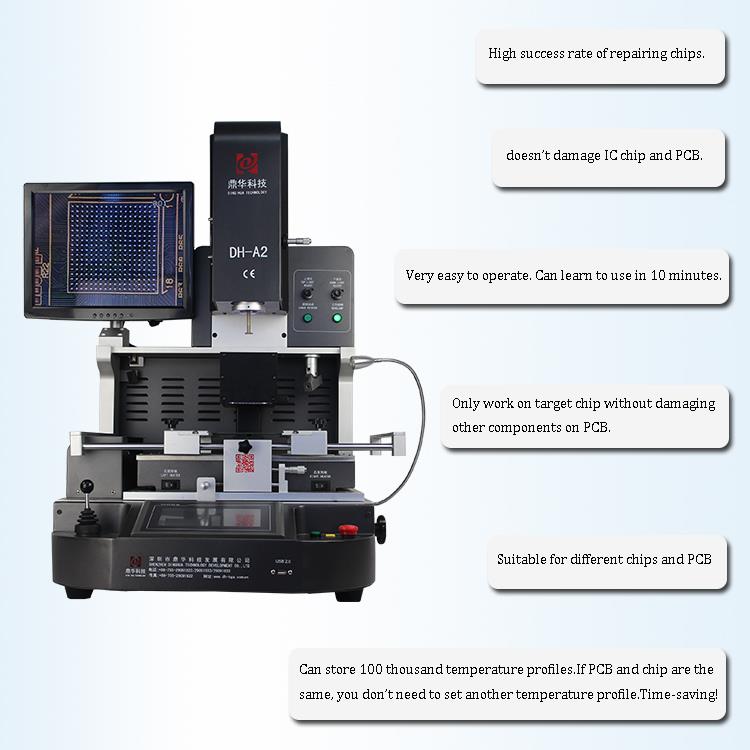

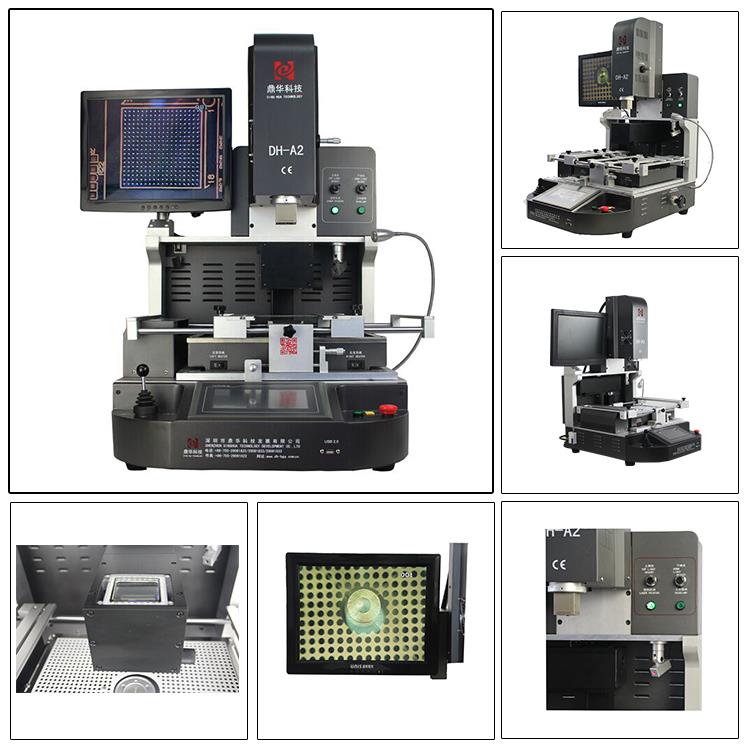

Mesin Pengganti IC Automatik dengan sistem penjajaran optik

1. Permohonan Mesin Pengganti IC

Sesuai untuk PCB yang berbeza.

Papan induk komputer, telefon pintar, komputer riba, papan logik MacBook, kamera digital, penghawa dingin, TV dan

peralatan elektronik lain dari industri perubatan, industri komunikasi, industri automobil, dsb.

Sesuai untuk pelbagai jenis cip: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, cip LED.

2. Ciri-ciri Produk Mesin Pengganti IC

• Penyahpaterian, pemasangan dan pematerian secara automatik.

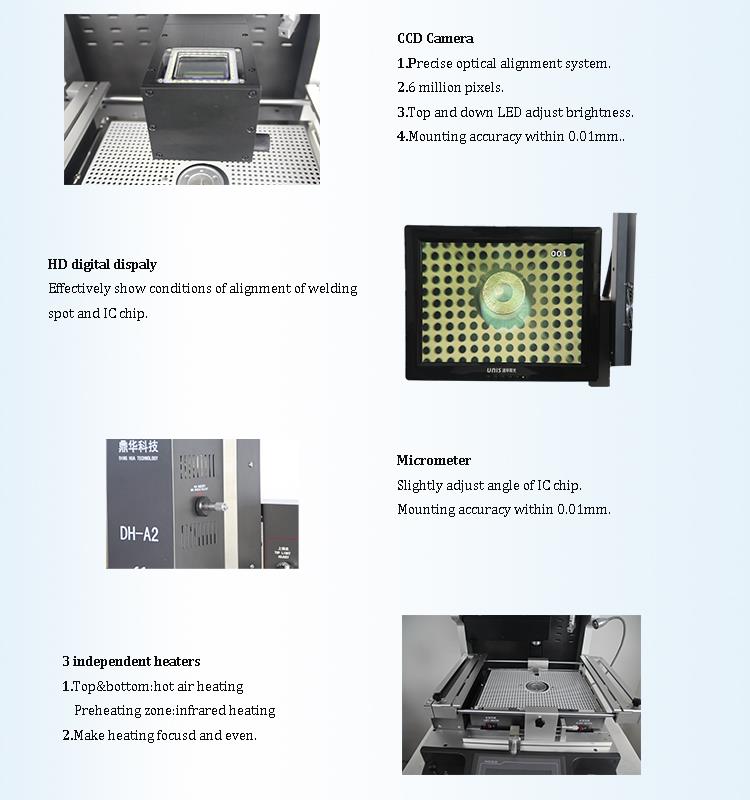

•Kamera CCD memastikan penjajaran tepat setiap sambungan pematerian,

•Tiga zon pemanasan bebas memastikan kawalan suhu yang tepat.

•Sokongan pusat bulat berbilang lubang udara panas amat berguna untuk PCB dan BGA bersaiz besar yang terletak di tengah

PCB. Elakkan pematerian sejuk dan keadaan IC-drop.

•Profil suhu pemanas udara panas bawah boleh mencapai setinggi 300 darjah, kritikal untuk papan induk saiz besar.

Sementara itu, pemanas atas boleh ditetapkan sebagai kerja yang disegerakkan atau bebas.

3.Spesifikasi Mesin Pengganti IC

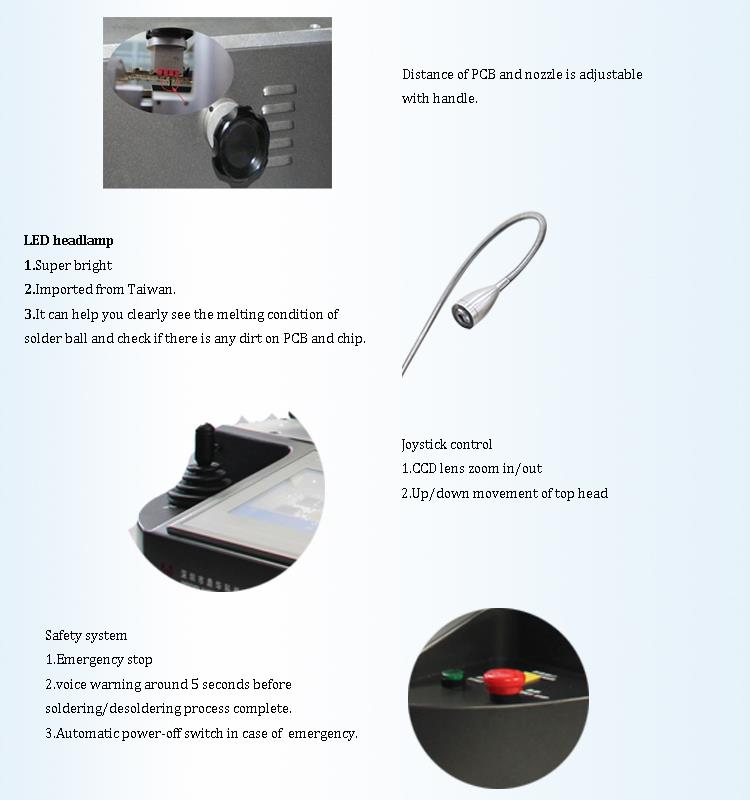

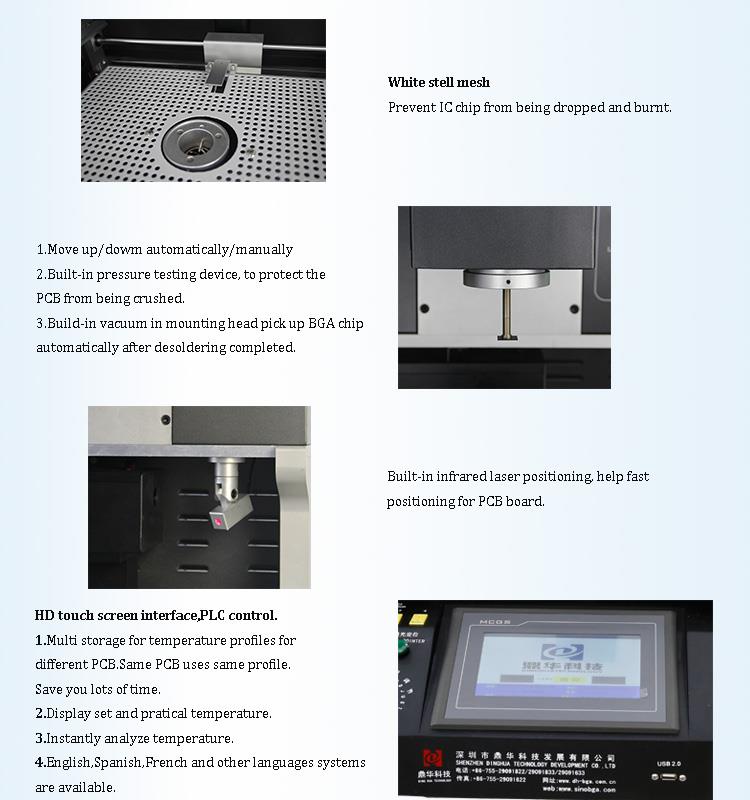

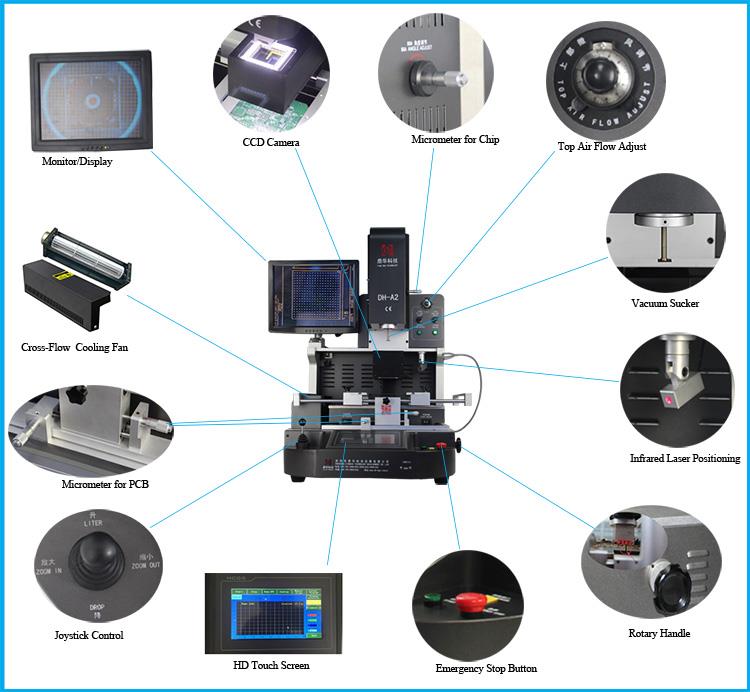

4. Butiran Mesin Pengganti IC

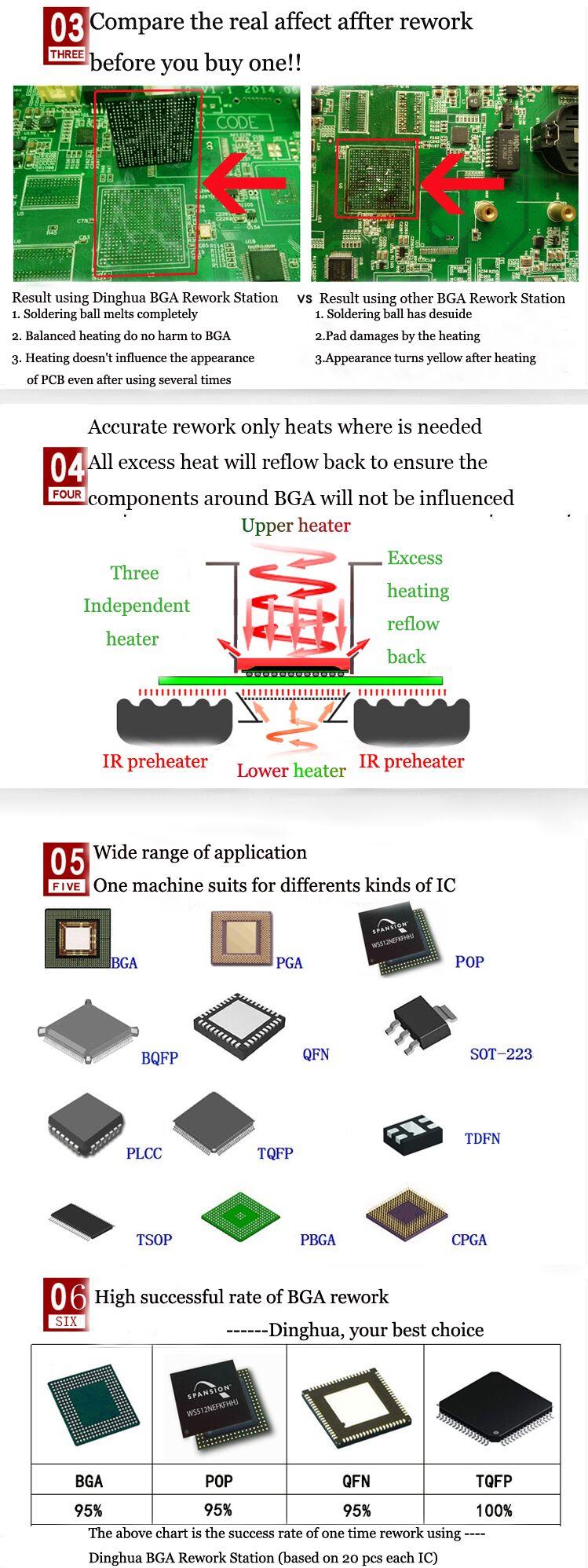

5. Mengapa Memilih Mesin Pengganti IC Kami?

6.Sijil Mesin Pengganti IC

Untuk menawarkan produk berkualiti, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD adalah yang pertama lulus

Sijil UL, E-MARK, CCC, FCC, CE ROHS. Sementara itu, untuk menambah baik dan menyempurnakan sistem kualiti, Dinghua telah

lulus pensijilan audit di tapak ISO, GMP, FCCA, C-TPAT.

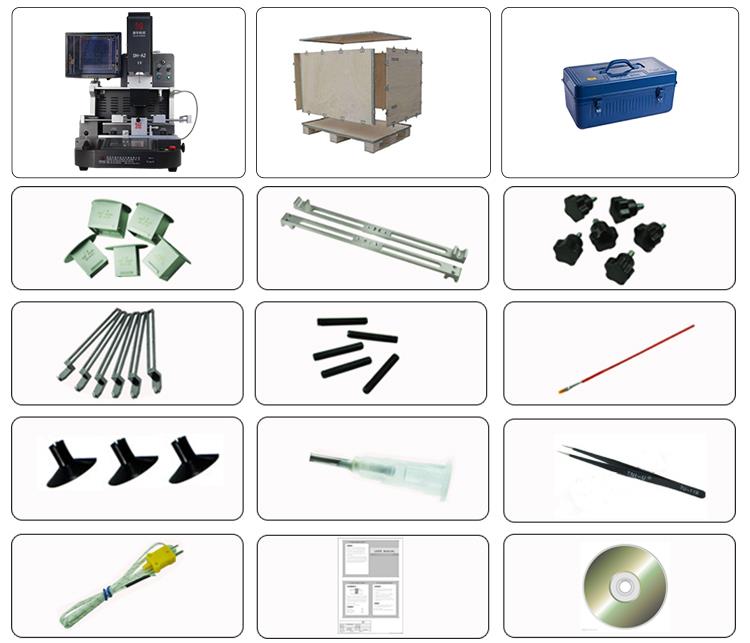

7. Pembungkusan & PenghantaranMesin Pengganti IC

8.Hubungi untuk Mesin Pengganti IC

 Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. Pengetahuan berkaitan

Bersedia untuk penyelenggaraan

1. Buat analisis awal kegagalan:

Menganjurkan berani melakukannya tidak bermakna menggalakkan kekejaman. Seperti fenomena kegagalan, punca kegagalan adalah tidak sama. Jika anda menghadapi perkara yang samafenomena kegagalan, jelas tidak bijak untuk mengambil ubat secara membuta tuli dan menggantikan peranti secara membuta tuli. Jika anda mempunyai sedikit keraguan semasa penyelenggaraan, anda akan bersemangatuntuk menggantikan peranti. Ia juga boleh menyebabkan banyak kerosakan baru, yang akan menyebabkan masalah atau meningkatkan kesukaran kerja penyelenggaraan. Dalam kes yang teruk, papan litar yang berhargaboleh dibongkar dan dibuang sepenuhnya dan tidak boleh dipulihkan.

Jadi apakah cara yang betul? Penjagaan harus diambil untuk mengukur dengan teliti komponen yang berkaitan. Sebagai contoh, jika peranti didapati tidak normal dalam fungsi, ia tidak perluuntuk segera menegaskan bahawa peranti itu rosak. Sebaliknya, adalah perlu untuk memeriksa lebih lanjut pelbagai peranti dan kesan di sekelilingnya. Hanya dengan siasatan menyeluruh bolehkita melihat fenomena dan menemui intipati.

Langkah-langkah umum kerja analisis kerosakan adalah seperti berikut:

(1), fenomena kegagalan papan litar (pertanyaan kepada kakitangan pembaikan).

(2) Analisis awal kemungkinan lokasi pengagihan sesar mengikut fenomena sesar.

(3), mengikut pembahagian kawasan berfungsi papan litar untuk membuat carta alir kesalahan mudah.

(4), langkah demi langkah mengikut carta alir kesalahan, yang sangat bermanfaat untuk pengumpulan pengalaman penghakiman.

Di samping itu, selepas kerosakan dibaiki, semua prosedur penyelenggaraan mesti direkodkan, dan bahan penyelenggaraan yang berkaitan harus diisih dan diisih untuk membimbing penyelenggaraan masa depan.



2. Sediakan alatan dan maklumat yang diperlukan:

(1) Sediakan alat pengukur yang diperlukan, seperti penguji penyelenggaraan, multimeter (digital/penunjuk), penjejak litar pintas, pengaturcara, pemadam EPROM, penjana isyarat,meter frekuensi, osiloskop penyimpanan, penganalisis logik, dsb. Sediakan alat pembaikan yang diperlukan, seperti pinset, pengekstrak IC, pemotong wayar, playar pepenjuru, sarung tangan anti-statik, habuk-membasuh bebola telinga dan berus, pemutar skru bukan induktif, pen elektrostatik, seterika pematerian elektrik, peranti pematerian, Pistol udara panas, stesen pematerian pukulan suhu malar,dll.

(2) Sediakan komponen yang biasa digunakan, seperti siri TTL, siri COMS, siri memori biasa, siri LSI biasa, siri peranti antara muka biasa, siri suis analog biasa,dan lain-lain. Juga sediakan beberapa siri perintang (perintang), kapasitor, induktor, transistor, dan sebagainya.

Sudah tentu, sukar bagi sesiapa sahaja untuk dapat menyediakannya. Walaupun ia disediakan sepenuhnya seperti yang diterangkan di atas, ia tidak akan sama. Ini hanyalah penghitungan rutin.

Banyak perkara hanya berguna dalam situasi tertentu. Sebagai contoh, litar pintas antara bekalan kuasa dan pembumian papan litar kompleks disebabkan oleh peranti tertentu, tetapibekalan kuasa dan pembumian semua peranti adalah litar pintas semasa ujian. Ia sangat sukar untuk diperiksa. Sangat mudah untuk mempunyai penjejak litar pintas pada masa ini.

(3) Sebelum pemeriksaan, kakitangan pembaikan harus memahami kerosakan papan litar yang rosak dan laporan diagnosis pada peralatan. Ini sangat penting untuk dengan betuldan berkesan menentukan kesalahan.

Jika keadaan mengizinkan, kakitangan penyelenggaraan harus pergi ke tapak untuk melihat fenomena kerosakan dan menentukan sama ada papan litar pembaikan itu memang rosak. Iaitu kepadakatakan, sama ada papan litar disambungkan dengan betul, palamnya selamat, sama ada tetapan ditukar, sama ada langkah mengendalikan peranti itu betul, dsb., banyak papan yang baik adalahsering disalah anggap sebagai kesalahan kerana kekurangan pengalaman pengendali.

(4) Sebelum penyelenggaraan, adalah lebih baik untuk mengetahui tahap logik dan bentuk gelombang logik setiap titik ujian papan litar yang rosak dalam keadaan biasa. Sekurang-kurangnya memahami fungsi danpenggunaan setiap peranti utama, dan sediakan manual parameter peranti yang berkaitan. Bersedia dan menganalisis pada bila-bila masa.

(5) Sebelum menguji bekalan kuasa, adalah perlu untuk mengetahui jenis bekalan kuasa, kekutuban positif dan negatif, komponen terdedah dan litar pintas, bahagian yang hilang, dll.papan litar. Berhati-hati semasa ujian kuasa hidup awal, untuk mengelakkan penambahan bekalan kuasa yang salah. Papan buruk.

3. Papan yang sama mempunyai nilai yang tinggi untuk pembaikan kerosakan:

Adalah lebih baik untuk kakitangan penyelenggaraan meminta unit pembaikan atau pembaikan untuk menyediakan papan yang baik yang serupa dengan papan yang rosak atau papan yang buruk yang sama dengan papan yang rosak.

Dalam penyelenggaraan peringkat komponen hari ini, banyak instrumen ujian mempunyai fungsi perbandingan yang agak baik untuk peranti papan yang baik dan buruk. Nilai papan yang baik untuk berjayapembaikan kadangkala jauh lebih besar daripada gambar rajah litar, yang boleh meningkatkan kelajuan pembaikan dan kadar pembaikan.

Papan litar buruk yang sama dengan papan litar yang rosak juga mempunyai nilai rujukan yang bagus untuk penyelenggaraan. Kerana titik kesalahan kedua-dua papan buruk tidak semestinya sama,

walaupun titik kegagalan adalah sama, tahap kerosakan tidak sama. Oleh itu, selalunya lebih mudah dan mudah untuk membaiki beberapa papan buruk yang sama pada masa yang sama daripada membaikipapan yang buruk.
