Stesen BGA Rework Untuk Mudah Alih
1. HD CCD sistem penjajaran optik untuk kedudukan
2. Fungsi keselamatan yang unggul dengan perlindungan kecemasan
3. Atas kepala pemanas dan kepala pelekap 2 dalam 1 reka bentuk
4. Atas aliran udara boleh laras untuk memenuhi permintaan mana-mana cip
Description/kawalan

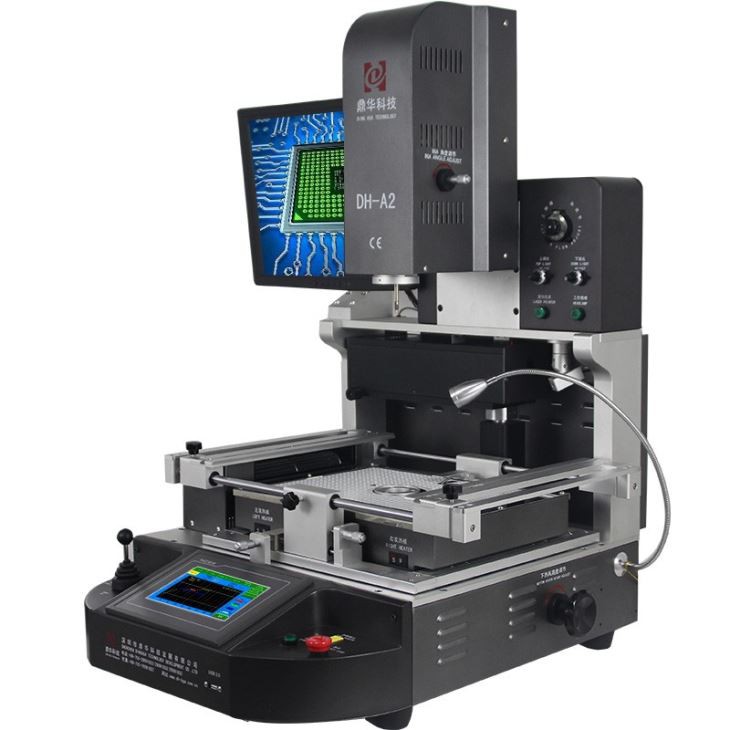

Stesen kerja semula DH-A2 BGA untuk mudah alih
Stesen kerja semula BGA untuk pembaikan telefon mudah alih direka untuk membaiki PCB dalam telefon mudah alih. Stesen ini digunakan untuk menggantikan komponen seperti litar bersepadu, CPU, pemproses grafik, dan bahagian elektronik lain pada papan PCB. Ia juga boleh digunakan untuk mengeluarkan atau menggantikan komponen yang rosak. Ciri-ciri termasuk suhu boleh laras dan tekanan udara, penyuap pateri automatik dan bingkai peletakan ketepatan tinggi.
Parameter stesen kerja semula DH-A2 BGA untuk mudah alih
| Spesifikasi | ||
| 1 | Jumlah kuasa | 5400W |
| 2 | 3 pemanas bebas | Udara panas atas 1200w, udara panas bawah 1200w, pemanasan awal inframerah bawah 2700w |
| 3 | Voltan | 110~240V +/-10% 50/60Hz |
| 4 | Bahagian elektrik | Skrin sentuh 7'' + modul kawalan suhu pintar ketepatan tinggi + pemandu motor stepper + PLC + paparan LCD + sistem CCD optik resolusi tinggi + kedudukan laser |
| 5 | Kawalan suhu | K-Sensor gelung tertutup + pampasan suhu automatik PID + modul suhu, ketepatan suhu dalam ±2 darjah . |
| 6 | Kedudukan PCB | Alur V + lekapan universal + rak PCB alih |
| 7 | Saiz PCB yang berkenaan | Maks 370x410mm Min 22x22mm |
| 8 | Saiz BGA yang berkenaan | 1*1mm~80x80mm |
| 9 | Dimensi | 600x700x850mm (L*W*H) |
| 10 | Berat bersih | 70 Kg |

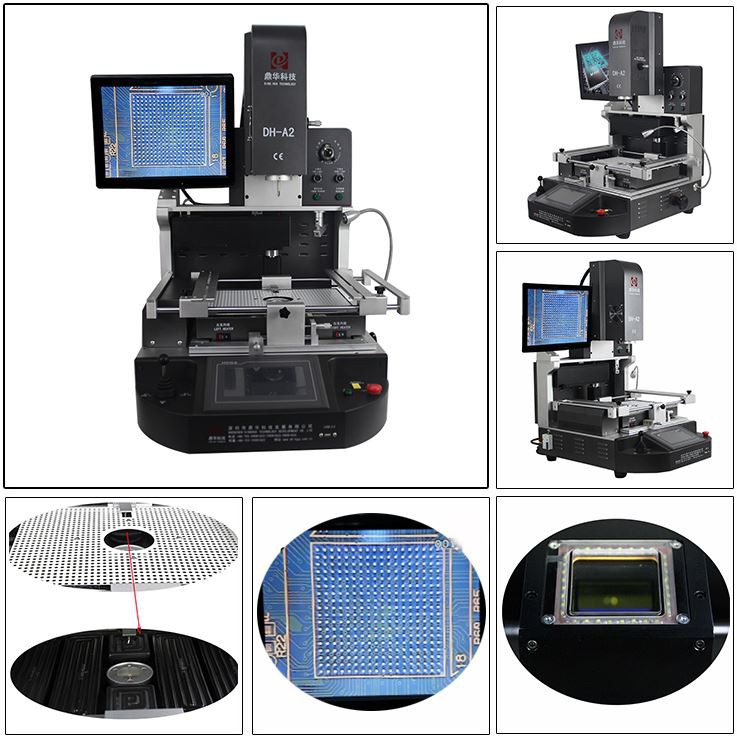

Untuk pemandangan berbeza ke stesen kerja semula BGA
Butiran ilustrasi untuk stesen kerja semula BGA
Ciri Lanjutan
① Aliran udara panas atas boleh laras, untuk memenuhi permintaan mana-mana cip.
② Menyahpateri, melekap dan memateri secara automatik.
③ Kedudukan laser terbina dalam, membantu kedudukan pantas untuk PCBa.
④ Sistem pemanasan inframerah dengan tiga pemanas bebas.
⑤ Kepala pelekap dengan peranti ujian tekanan terbina dalam, untuk melindungi PCB daripada dihancurkan.
⑥ vakum terbina dalam dalam kepala pelekap mengambil cip BGA secara automatik selepas penyamarataan selesai.
1. Mesin: 1 set
2. Semua dibungkus dalam kes kayu yang stabil dan kukuh, sesuai untuk import dan eksport.
3. Muncung atas: 3 pcs (31*31mm,38*38mm,41*41mm)
Muncung bawah: 2pcs(34*34mm,55*55mm)
4. Rasuk: 2 pcs
5. Tombol plum: 6 pcs
6. Lekapan sejagat: 6 pcs
7. Sokongan skru:5 pcs
8. Pen berus: 1 pcs
9. Cawan vakum: 3 pcs
10. Jarum vakum: 1 pcs
11. Pinset: 1 pcs
12. Wayar penderia suhu:1 pcs
13. Buku Arahan Profesional:1 pcs
14. CD Pengajaran: 1 pcs
Beberapa Soalan Lazim tentang Cara Menetapkan Suhu untuk Stesen Kerja Semula BGA untuk Peranti Mudah Alih:
1, Fluks dan Pencemaran Berlebihan:Terdapat terlalu banyak fluks pada permukaan BGA, dan jaringan keluli, bola pateri dan meja peletakan bola tidak bersih atau kering.
2, Keadaan Penyimpanan:Pes pateri dan bebola pateri tidak disimpan di dalam peti sejuk pada suhu 10 darjah. PCB dan BGA mungkin mempunyai kelembapan dan belum dibakar.
3, Kad Sokongan PCB:Apabila memateri BGA, jika kad sokongan PCB terlalu ketat, tiada ruang untuk pengembangan haba, yang boleh menyebabkan ubah bentuk dan kerosakan pada papan.
4, Perbezaan Antara Pateri Plumbum dan Tanpa Plumbum:Pateri berplumbum cair pada 183 darjah , manakala pateri tanpa plumbum cair pada 217 darjah . Pateri berplumbum mempunyai kecairan yang lebih baik, manakala pateri tanpa plumbum kurang cecair tetapi mesra alam.
5, Membersihkan Plat Pemanas Inframerah:Plat pemanasan inframerah gelap di bahagian bawah tidak boleh dibersihkan dengan bahan cecair. Gunakan kain kering dan pinset untuk membersihkan.
6, Melaraskan Lengkung Suhu:Jika suhu yang diukur tidak mencapai 150 darjah selepas peringkat kedua (peringkat pemanasan) tamat, suhu sasaran dalam lengkung suhu peringkat kedua boleh ditingkatkan, atau masa suhu malar boleh dilanjutkan. Secara amnya, pengukuran suhu harus mencapai 150 darjah selepas melengkapkan larian lengkung kedua.
7, Toleransi Suhu Maksimum:Suhu maksimum yang boleh ditahan oleh permukaan BGA adalah kurang daripada 250 darjah untuk pateri berplumbum (standard ialah 260 darjah ) dan kurang daripada 260 darjah untuk pateri tanpa plumbum (standard ialah 280 darjah ). Rujuk spesifikasi BGA pelanggan untuk maklumat yang tepat.
8, Pelarasan Masa Aliran Semula:Jika masa pengaliran semula terlalu singkat, tingkatkan masa suhu malar bahagian pengaliran semula secara sederhana dan lanjutkan masa mengikut keperluan.
Walaupun menetapkan lengkung suhu untuk stesen kerja semula BGA boleh menjadi rumit, ia hanya perlu diuji sekali. Selepas menyimpan lengkung suhu, ia boleh digunakan semula beberapa kali. Kesabaran dan perhatian yang teliti semasa proses penetapan adalah penting untuk memastikan stesen kerja semula BGA dikonfigurasikan dengan betul, dengan itu memastikan hasil kerja semula yang tinggi.
