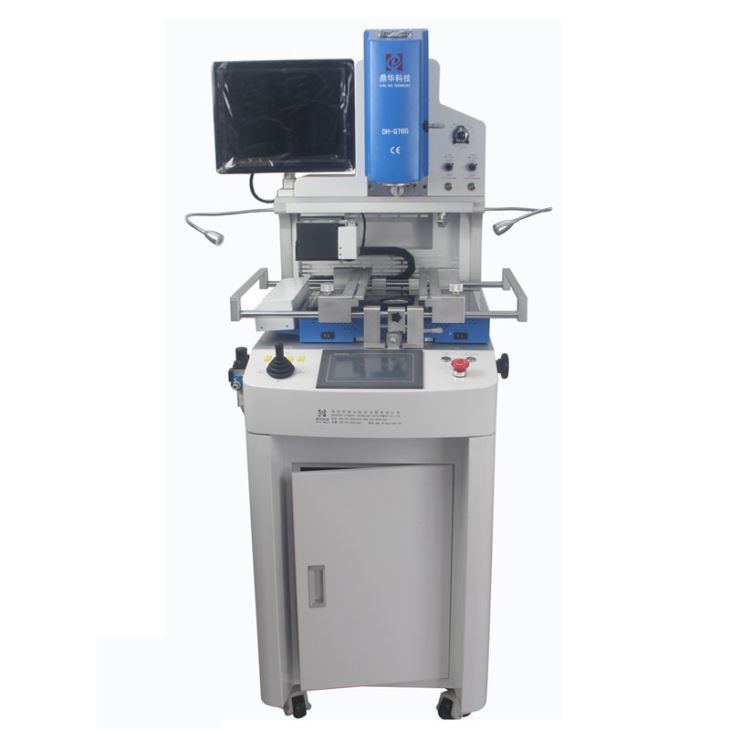

Stesen Kerja Semula BGA Automatik Untuk Pembaikan LED
1. Sesuai untuk pembaikan manik lampu LED, saiz komponen LED mikro tidak kurang daripada 0.6*0.6mm boleh dibaiki 2. Sesuai untuk manik lampu LED pembungkus pita dan bahan pukal, Juga sebarang BGA dan komponen yang sukar dibaiki. 3. Sistem penjajaran optik penyelesaian tinggi, LED tepat...
Description/kawalan
Stesen Kerja Semula BGA Automatik Untuk Pembaikan LED
Jumlah Kuasa | Maksimum 5000W |
voltan
| AC 220V±10 peratus 50/60 Hz |
Kuasa pemanas atas | 1200W |
Kuasa pemanas bawah | 1200W |
kuasa IR | 2400W |
Suhu udara panas | 400 darjah (Maks) |
Prapemanasan suhu | 400 darjah (Maks) |
Kedudukan | V-groove ditambah kedudukan laser serta lekapan universal |
saiz PCB |
Maks 410×370 mm |
Saiz prapemanasan | 370mm×270mm |
Jenis cip | BGA, QGN, CSP, POP, QFN, Micro SMD, manik lampu LED
|
Saiz cip | Maks 80×80mm Min 1×1 mm |
Dimensi | L640×W630×H900 mm |
Pengesan suhu | 4 pcs |
1.Sesuai untuk pembaikan manik lampu LED, saiz komponen LED mikro tidak kurang daripada 0.6*0.6mm boleh dibaiki
2. Sesuai untuk manik lampu LED pembungkusan pita dan bahan pukal, Juga mana-mana BGA dan komponen yang
sukar dibaiki.
3. Sistem penjajaran optik penyelesaian tinggi, kedudukan komponen LED yang tepat, memastikan pemasangan yang tepat.
4. Penjajaran optik dikawal secara elektrik, boleh berputar secara automatik
5. Peranti ujian tekanan terbina dalam kepala pelekap, untuk melindungi PCB
6. kedudukan laser inframerah terbina dalam, kedudukan pantas untuk PCB.
7. Gunakan rel panduan ketepatan HIWIN untuk sistem pergerakan naik dan turun, pastikan larian yang boleh dipercayai dan tepat
8. Gunakan penjajaran atas dan bawah untuk pemanas atas dan bawah, pemanasan untuk zon tempatan yang ditetapkan, elakkan PCB daripada
menjadi kuning.
9. Pemanas bawah naik dan turun secara manual, boleh melaraskan ketinggian pemanasan dalam masa nyata.
10. Gunakan radiator inframerah seramik untuk pemanas IR, pemanasan secara stabil dan seragam dengan hayat perkhidmatan yang panjang
11. Antara muka manusia-mesin mempunyai pelbagai mod operasi dan kebenaran, pematerian, penyamarataan dan mou-
nting secara manual, operasi mudah.
12. Skrin sentuh resolusi tinggi, iaitu sehingga 800*600 piksel
13. Gunakan kawalan kayu bedik untuk sistem penjajaran, tidak perlu menetapkan parameter rumit
14. Mengamalkan kipas aliran galas bebola ganda Delta untuk bekalan udara, tidak memerlukan sumber udara luaran
15. Gunakan modul saluran DCCE 6 untuk sistem kawalan suhu, pelarasan PID automatik
16. Memantau pemanas dalam masa nyata, apabila kemalangan berlaku, penderia yang berkaitan akan menghantar isyarat kepada PLC,
yang akan menutup saluran keluaran dan memaparkan keadaan kerosakan. Lindungi dirinya secara automatik
