Manual BGA Rework Station

Stesen BGA Rework Manual DH-5860

1.Application DH-5860 Manual BGA Rework Station

Motherboard komputer, telefon pintar, komputer riba, papan logik MacBook, kamera digital, penghawa dingin, TV dan peralatan elektronik lain dari industri perubatan, industri komunikasi, industri automobil, dan sebagainya.

Sesuai untuk jenis cip yang berbeza: cip BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, cip LED.

2.Produk Ciri MCGS sentuh sceen Manual BGA Rework Station

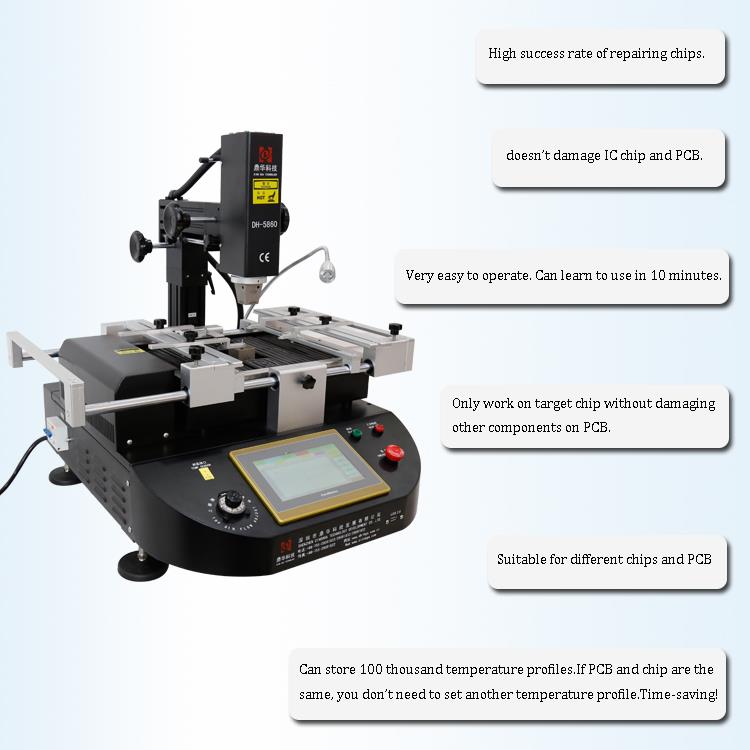

• Kadar kejayaan tinggi untuk membaik pulih cip.

(1) Kawalan suhu yang tepat.

(2) Cip sasaran boleh disolder atau terdedah sementara tiada komponen lain pada PCB rosak. Tidak ada kimpalan palsu atau kimpalan palsu.

(3) Tiga kawasan pemanasan bebas meningkatkan suhu secara beransur-ansur.

(4) Tiada kerosakan kepada cip dan PCB.

• Operasi mudah

Reka bentuk humanised membuat mesin mudah dioperasikan. Biasanya seorang pekerja boleh belajar menggunakannya dalam masa 10 minit. Tiada pengalaman profesional atau kemahiran profesional yang diperlukan, iaitu masa dan penjimatan tenaga untuk syarikat anda ..

3. Penyediaan Manual Air Panas BGA Rework Station

4. Butiran Stesen BGA Rework Manual DH-5860 Inframerah Manual

5.Mengapa Pilih Stesen BGA Rework Manual kami?

6. Sijil DH-5860 Manual BGA Rework Station

7.Packing & Penghantaran DH-5860 Manual BGA Rework Station

8. Ketahui mengenai DH-5860 Manual BGA Rework Station
