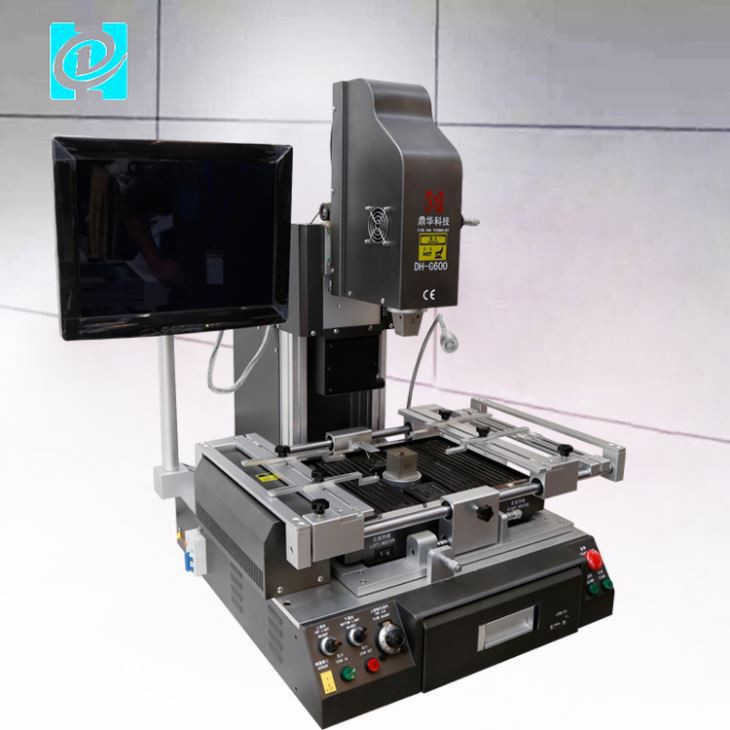

Stesen Kerja Semula BGA Labtop Optik

Komputer riba optik bga stesen kerja semula

1. Pratonton pantas:

Ciri-ciri Mesin Kerja Semula BGA DH-G600

1. Digunakan secara meluas dalam Penggantian Tahap Cip dalam komputer riba, komputer, Telefon Mudah Alih, dll.

2. Automatik Mengeluarkan, Melekap dan Memateri.

3. Sistem Penjajaran Optik HD untuk memasang BGA dan Komponen dengan tepat.

4. Kedudukan Laser boleh menjajarkan Cip BGA dan papan induk dengan cepat.



Parameter produk Nama produk mesin pematerian dan pematrian Jumlah kuasa 5300W pemanasan atas 1200w pemanasan bawah Pemanasan udara panas bawah 1200W, pemanasan awal IR 2700W kuasa 220V 50HZ% 2f60HZ Kedudukan V-groove, papan PCB boleh dilaraskan dalam paksi X, Y dan dilengkapi dengan lekapan universal Kawalan suhu Jenis K, Gelung tertutup saiz PCB Maks 400x380mm, Min 22x22mm Saiz cip 2x2-50x50mm Jarak cip minimum {}.15mm Sensor suhu luaran 1 (pilihan) N.W. lebih kurang 60kg Papan induk yang sesuai telefon bimbit, komputer riba, desktop, konsol permainan, XBOX360, PS3

3. Ciri-ciri utama stesen kerja semula DH-G600 BGA

• Bidang Aplikasi ( Seluruh Julat Aplikasi Kerja Semula)
• Pusat Servis Berskala Sederhana & Besar.
• Peranti sistem mudah alih dan radio.
• Telefon bimbit , PDA , Pegang tangan, komputer riba & Papan Induk.
• Peranti LAN , Nod Rangkaian dan peralatan komunikasi Tentera.
• Peralatan perubatan mudah alih

ciri-ciri:

1. Penggunaan fleksibel untuk semua jenis komponen yang berbeza seperti SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA dan Semua BGA mikro tidak tercemar Epoksi ..dsb.

2. Peringkat Proses kerja semula yang lengkap (Pr-Pemanasan, Rendam, Aliran Semula & Penyejukan) dicapai untuk proses kerja semula yang tepat dan standard.

3. IR tanpa kesan pada Komponen bersebelahan.

4. Sensor pengukuran Suhu Sensitif untuk mendapatkan bacaan dan pemantauan Suhu yang tepat dan serta-merta.

5. Sistem Pemilihan Dalaman untuk Penyingkiran IC yang Selamat dan Stabil.

6. sistem penyejukan untuk mencapai proses peringkat Standard & penyejukan yang lengkap dan lengkap untuk PCB.

7. Alat untuk bebola semula

8. Kedudukan semasa proses kerja semula boleh digunakan dengan menggunakan penuding laser pada PCB

9. Jadual XY berjalan dengan tepat dan lancar disertakan dengan pakej.

10. Operasi yang mudah & Mesra Melalui mod Manual.

11. Waranti satu tahun dikenakan.



4. Imej Terperinci STESEN KERJA SEMULA G600 BGA

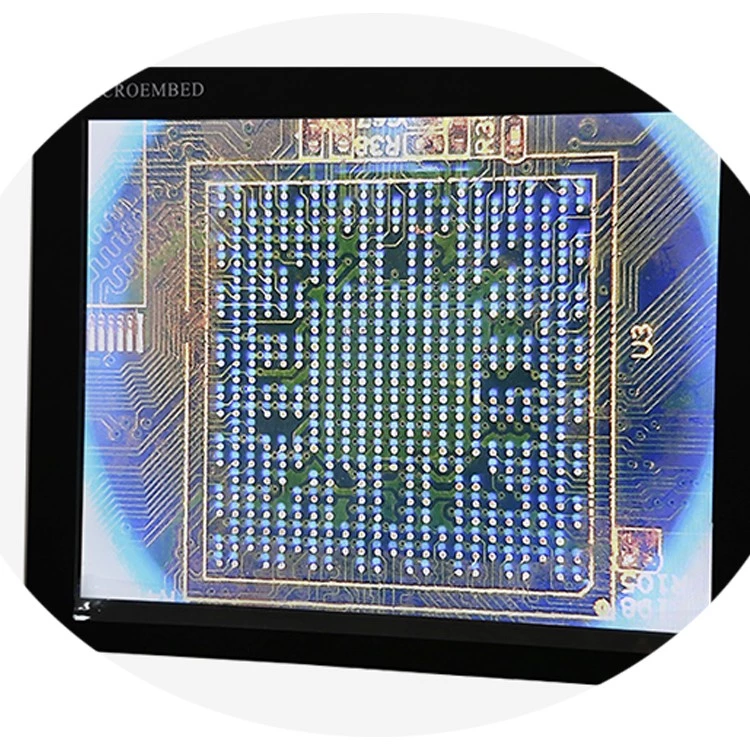

Sistem Penjajaran Kanta CCD Optik HD

Kamera diimport dari Panasonic, Jepun untuk memastikan ketepatan penggantian pada ±0.01mm

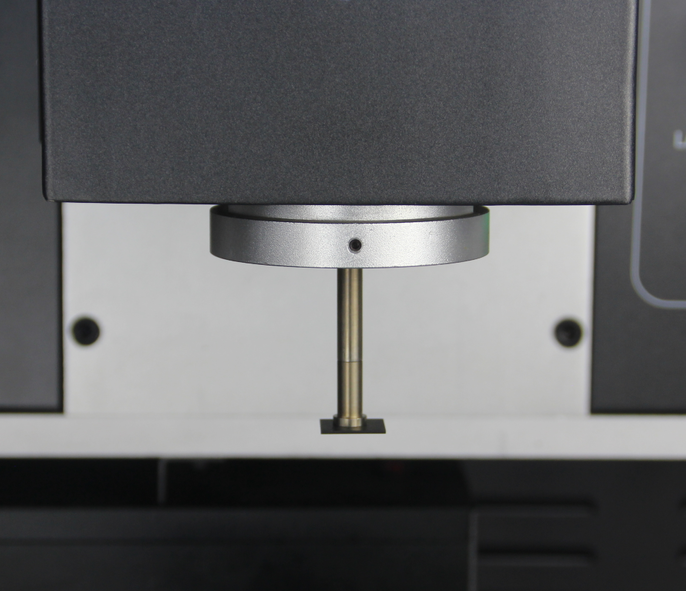

Kepala pelekap dengan peranti ujian tekanan terbina dalam, untuk melindungi PCB daripada kerosakan.

vakum terbina dalam dalam kepala pelekap mengambil cip BGA secara automatik selepas penyamarataan selesai

Dengan pelarasan aliran udara atas, untuk mengelakkan bga kecil daripada berterbangan.

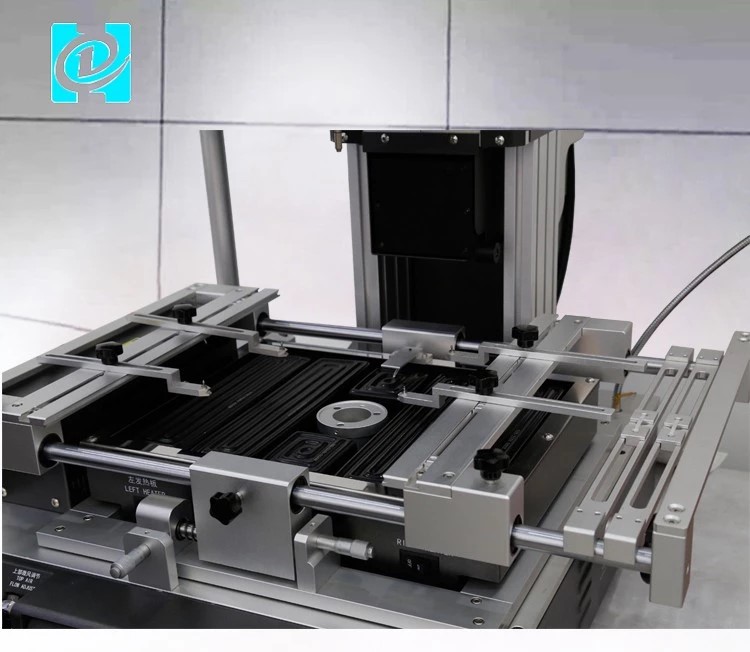

Kedudukan PCB

V-groove, papan PCB boleh dilaraskan dalam paksi X, dan Y serta dilengkapi dengan lekapan universal

4. Profil Syarikat

Sebahagian daripada Pelanggan kami

6. Pembungkusan & Penghantaran & Perkhidmatan STESEN KERJA SEMULA G600 BGA

Pilihan penghantaran

◆ Sampel akan dihantar dalam tempoh 5 hari perniagaan selepas menerima bayaran penuh. 7-15 hari untuk pesanan pukal. ◆ Penghantaran Melalui DHL, FedEx, TNT, EMS dan UPS express. Penghantaran melalui laut juga disediakan.

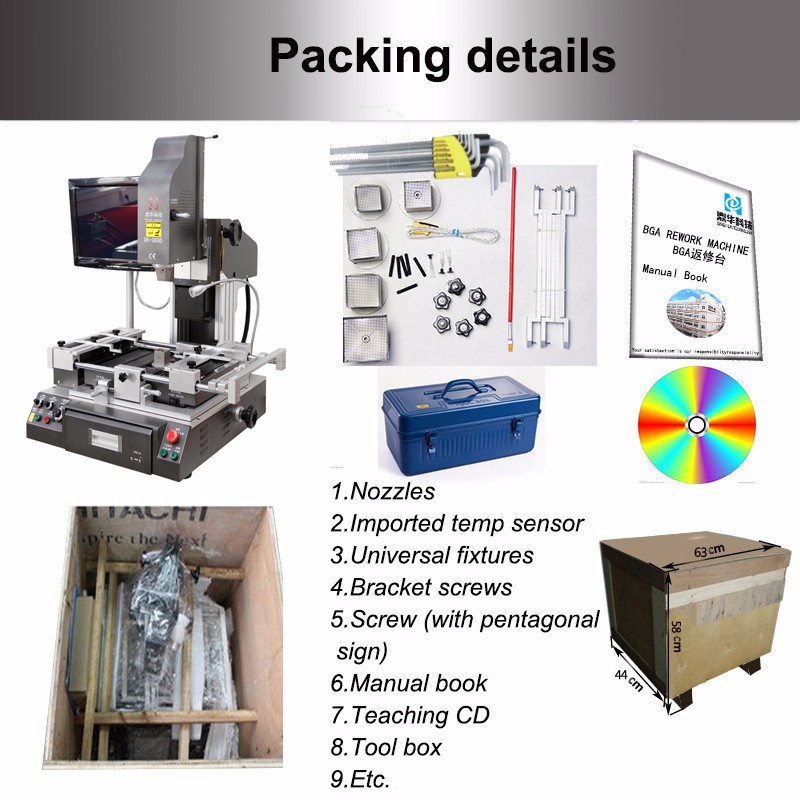

DH-G600 Aksesori

-1 sekeping panduan pengguna -1 sekeping LCD -5 pcs muncung udara panas: muncung atas 3pc(31x31mm,38x38mm,41x41mm), muncung bawah 2pcs (34x34mm,55x55mm)PS: Saiz muncung udara panas boleh disesuaikan mengikut saiz cip anda -1 set penyedut vakum (termasuk 4 pcs) -2 pcs pad vakum -6 pcs lekapan universal -4 pcs skru sokongan -6 pcs Tombol Plum



7. Soalan Lazim STESEN KERJA SEMULA G600 BGA

S1: Mengapa memilih kami?

A1:1. Dinghua mempunyai lebih daripada 10 tahun pengalaman.

2. Pasukan juruteknik profesional dan berpengalaman.

3. Dengan produk berkualiti tinggi, harga yang menguntungkan, dan penghantaran tepat pada masanya.

4. Balas semua pertanyaan anda dalam masa 24 jam.

S2: Bagaimana dengan kaedah penghantaran?

A2: Biasanya kami akan mengambil ekspres seperti DHL, FedEx, UPS, dan TNT untuk pesanan sampel. Untuk pesanan pukal, akan mengambil penerbangan udara atau penghantaran Laut.

S3: Apakah masa penghantaran pesanan pukal?

J3: Masa utama pesanan ialah 5-10 hari bekerja

S4: Berapa lama jaminan anda?

A4: Tahan selama 12 bulan.



8. Pengetahuan Berkaitan

Terdapat banyak sebab mengapa orang mengolah semula peralatan elektronik mereka. Sebab yang paling biasa ialah komponen yang rosak, keperluan untuk menggantikan bahagian kejuruteraan yang sudah lapuk, sambungan pateri yang lemah, dan titisan pateri yang tidak diingini. Sebahagian daripada kerja ini dilakukan semasa pembaikan telefon bimbit.

Apabila melakukan kerja semula, profesional mahir mesti melindungi bahagian sekeliling. Mereka melakukan ini dengan mengekalkan tekanan terma pada pemasangan serendah mungkin. Ini membantu mengelakkan pengecutan papan yang mungkin berbahaya.

Langkah pertama dalam kerja semula ialah menggunakan pistol udara panas untuk memanaskan peranti pelekap permukaan tunggal. Ini mencairkan semua sambungan pateri antara papan litar bercetak dan peranti pelekap permukaan. Langkah kedua ialah menanggalkan peranti pelekap permukaan, dan langkah ketiga ialah membersihkan tatasusunan pad pada konduktor untuk mengeluarkan pateri lama. Pateri lama mudah ditanggalkan. Apa yang anda perlu lakukan ialah memanaskannya sehingga takat leburnya. Jalinan pematrian, pistol udara panas dan besi pematerian digunakan untuk tujuan ini.

Untuk melengkapkan langkah di atas, profesional mahir menggunakan sistem penjajaran penglihatan. Peralatan teratas mempunyai resolusi tinggi dan sangat tepat. Sistem ini membolehkan komponen baharu diletakkan dengan tepat pada tatasusunan pad.

Setelah semuanya selesai, peranti pelekap permukaan dipateri pada papan litar. Profil pateri digunakan untuk memanaskan papan litar. Ia juga digunakan untuk memanaskan sambungan antara papan litar bercetak dan peranti.
