Stesen Rework SMD BGA

Mesin Reballing BGA Keyboard IR

Stesen kerja semula IR BGA penuh dengan dua zon pemanasan, sesuai untuk cip besar (sehingga 80 × 80 mm) dan pelbagai PCB seperti yang ada di TV, konsol permainan, dan komputer .



1. Parameter Pengeluaran SMD BGA Rework Station

Jumlah kuasa	2300W
Pemanas atas	450W
Pemanas bawah	1800W, tertutup sepenuhnya dalam petak yang dilindungi kaca
Kuasa	110 ~ 250V 50/60Hz
Pergerakan kepala atas	Atas / ke bawah, putar bebas .
Pencahayaan	Taiwan LED kerja cahaya, mana -mana sudut diselaraskan .
Penyimpanan	Simpan 10 kumpulan profil suhu
Kedudukan	V-Groove, sokongan PCB boleh diselaraskan dalam arah x, y dengan perlawanan universal luaran
Kawalan suhu	K sensor, gelung tertutup
Ketepatan temp	± 2 darjah
Saiz PCB	Max 270 * 320 mm min 20 * 20 mm
BGA Chip	5*5 ~ 80*80 mm
Jarak cip minimum	0.15 mm
Sensor suhu luaran	1pc
Dimensi	L480 × W370 × H390 mm
Berat bersih	Kira -kira 15.5kg





2. Butiran Produk

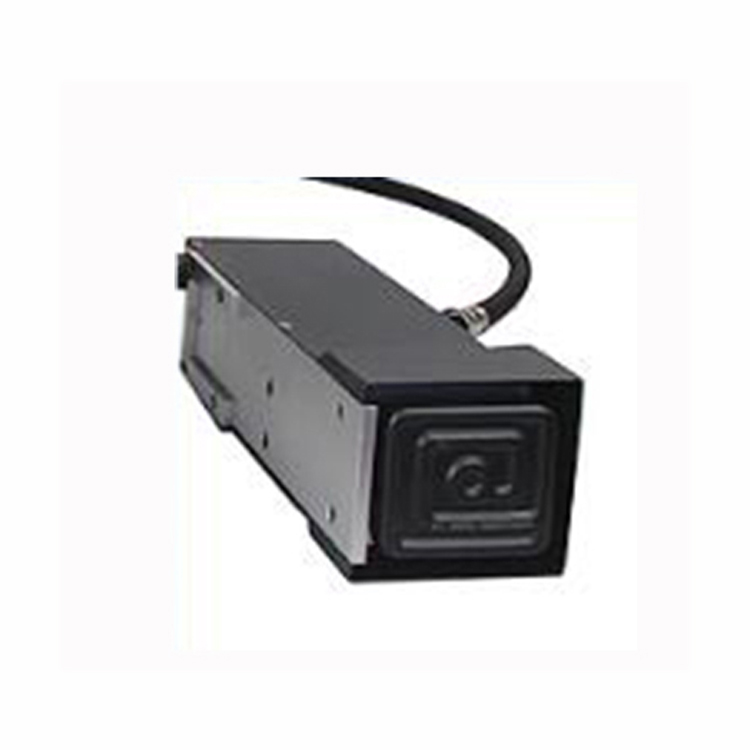

Pemanas IR atas: 80 × 80 mm, 450 W, 110-240 V (pilihan) . boleh memanaskan hampir semua jenis cip .

Sesuai untuk papan induk sehingga 270 × 320 mm .

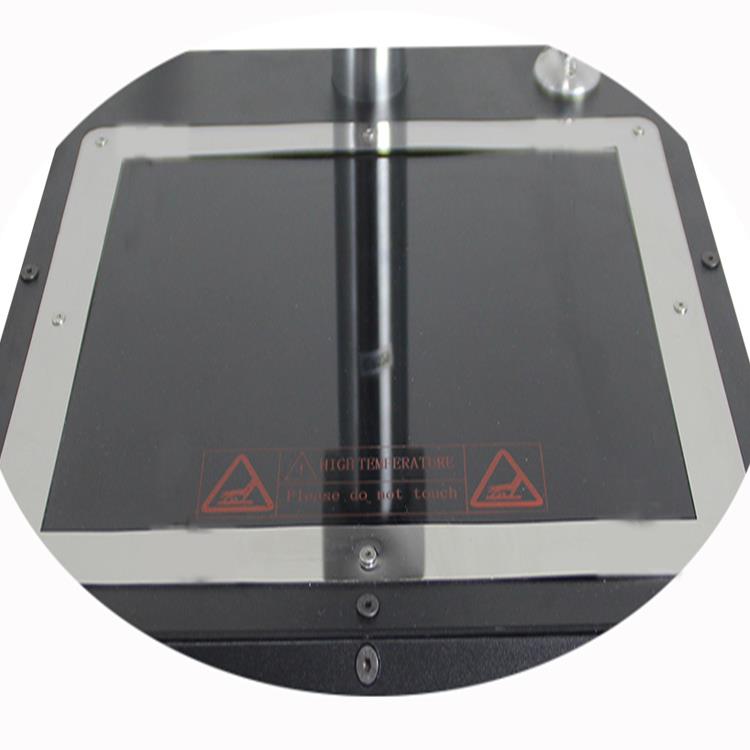

Pemanas IR bawah: Dilampirkan sepenuhnya dengan perisai kaca .

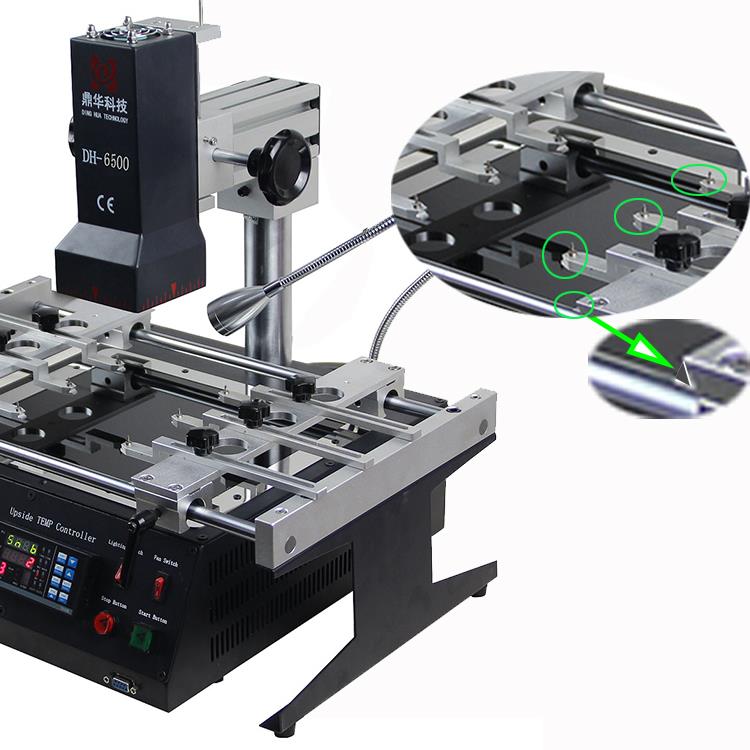

Lekapan sejagatSertakan klip buaya, alur "V", dan cembung menyokong untuk mendapatkan PCB dari mana-mana bentuk-dari TV dan komputer ke iPhone .

Tidak kira PCB adalah TV, komputer walaupun iPhone dan lain -lain .

Lekapan sejagat untuk mana -mana PCB dengan bentuk yang tidak teratur

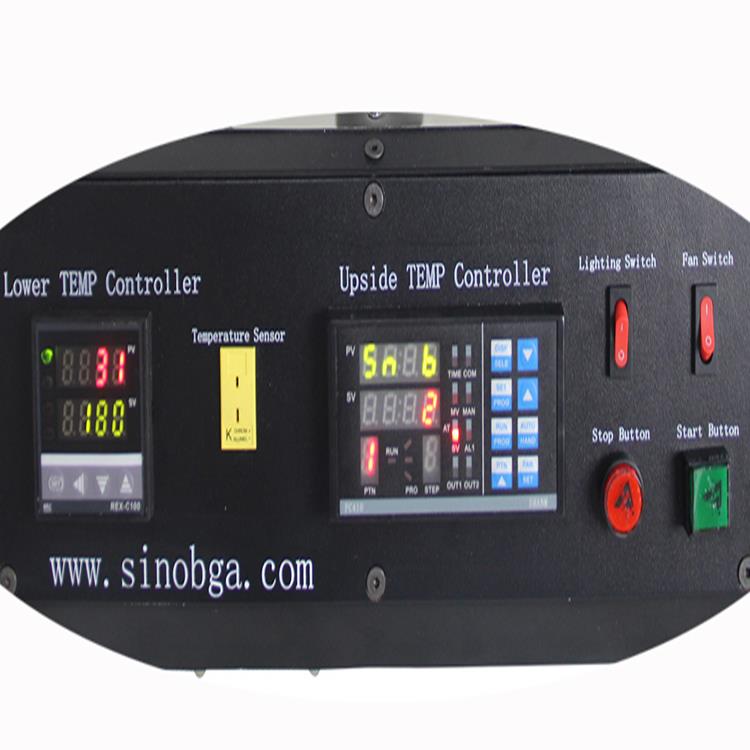

Panel instrumen untuk tetapan suhu dan masa, mudah dikendalikan dan digunakan dengan mudah

Panel instrumen



3. Ciri khas

• Pemanas berkualiti tinggi yang diimport .
• Plat preheating seramik inframerah buatan Taiwan dengan perisai kaca .
• Pemanasan IR dwi-zon: kedua-dua zon pemanasan atas dan bawah .
• K-jenis kawalan suhu tertutup dengan ketepatan ± 2 darjah .
• Penyambung sensor luaran untuk bacaan suhu yang lebih tepat .
• Makluman Bunyi: Peringatan Suara 5-10 s Sebelum kitaran pemanasan berakhir, membantu pengendali menyediakan .



4. Perkhidmatan IR Keyboard BGA Reballing Machine kami

• Sebelum penghantaran: Setiap mesin menjalani ujian getaran 24 jam, diikuti dengan pemeriksaan akhir .
• Selepas penghantaran: Apabila tiba di Kastam, kami menghubungi anda melalui e -mel, telefon, atau WhatsApp untuk membantu dengan pelepasan .
• Semasa resit: Kami menyediakan panduan pemasangan dan sokongan operasi .



5. Pembungkusan

• Kes karton dengan sisipan buih untuk pengangkutan selamat .
• Dimensi yang dibungkus: 48 × 53 × 41 cm; Berat kasar: 23 kg .



Soalan Lazim



Alat dan bahan

Pembaikan adalah, dan mungkin sentiasa, operasi yang sangat intensif buruh yang lebih bergantung pada kemahiran pengendali individu daripada automasi . walaupun terdapat alat pembaikan yang sangat baik, banyak operasi pembaikan dalaman yang kurang dilengkapi . Berikut adalah beberapa garis panduan asas untuk peralatan penting yang diperlukan dalam operasi pembaikan moden:



1. Stesen kerja ergonomik

Kerja pembaikan yang berkesan tidak boleh dilakukan pada meja kerja lama atau persediaan sementara . pembaikan papan PC memerlukan tahap kepekatan yang tinggi dan ketangkasan yang mungkin digunakan untuk digunakan secara ergonomik. kecekapan .





2. Mikroskop stereo berkualiti tinggi

Pembaikan ketepatan tidak dapat dilakukan tanpa jenis mikroskop yang tersedia pada setiap masa . akses terhad tidak mencukupi, kerana ia mesti digunakan secara berterusan . manakala kamera video dan monitor mungkin sesuai untuk pemeriksaan atau latihan, mereka tidak mempunyai kejelasan yang baik {{2} dengan goosenecks fleksibel untuk arah cahaya adalah pilihan terbaik untuk tujuan ini .



3. Pematerian

Pematerian ketepatan adalah penting untuk operasi pembaikan moden . juruteknik tidak lagi boleh bergantung kepada alat pematerian tradisional yang biasa digunakan hanya beberapa tahun yang lalu . mereka kini memerlukan besi pematerian berkualiti tinggi yang sangat dikawal, direka ergonomik, dan serasi dengan pelbagai jenis {3}



4. Alat penyingkiran komponen

Peningkatan pelbagai komponen - kedua -dua besar dan kecil - menuntut pelbagai alat dan teknik khusus untuk penyingkiran yang selamat dan efisien . alat -alat ini biasanya menggunakan salah satu kaedah pemanasan berikut: konduktif (melalui sentuhan), oleh convective (dengan gas panas), atau inframerah (dengan fokus inframerah) Permohonan .



5. Stesen Preheating

Sekiranya mungkin, panaskan seluruh papan PC sebelum mengeluarkan komponen SMT . pemantauan mengurangkan kejutan termal dari pemanasan setempat dan mempercepatkan proses semula . manakala kebanyakan kemudahan telah mengubati atau mengeringkan oven, Selepas ia dikeluarkan dari ketuhar atau panaskannya dari suhu ambien .



6. Alat penggerudian mikro dan pengisaran

Alat penggerudian dan pengisaran yang besar, tangan yang ditempatkan di kedua-dua motor dan bekalan kuasa di tangan sukar untuk dikawal untuk kerja pembaikan terperinci . alat penggerudian gaya yang berkualiti tinggi, berkualiti tinggi, lebih disukai untuk tugas ketepatan .
