Stesen Bekerja BGA Inframerah Kecil
DH -6500 adalah stesen semula BGA yang penuh inframerah dengan 2 zon pemanasan IR, zon pemanasan IR atas adalah 80*80mm, zon pemanasan IR yang lebih rendah yang digunakan untuk saiz PCB, max 360*300mm, lebih besar daripada mesin/model yang sama,
Description/kawalan
Stesen BGA Inframerah Kecil adalah alat yang padat dan cekap yang direka untuk membaiki dan mengolah semula BGA, SMD, dan komponen elektronik yang lain . ia menggunakan teknologi pemanasan inframerah untuk memastikan pengagihan haba seragam, Operasi . Stesen ini sesuai untuk desoldering, pematerian, dan tugas rebal pada PCB . jejak kecilnya menjadikannya sempurna untuk digunakan dalam persekitaran yang terhad ruang .

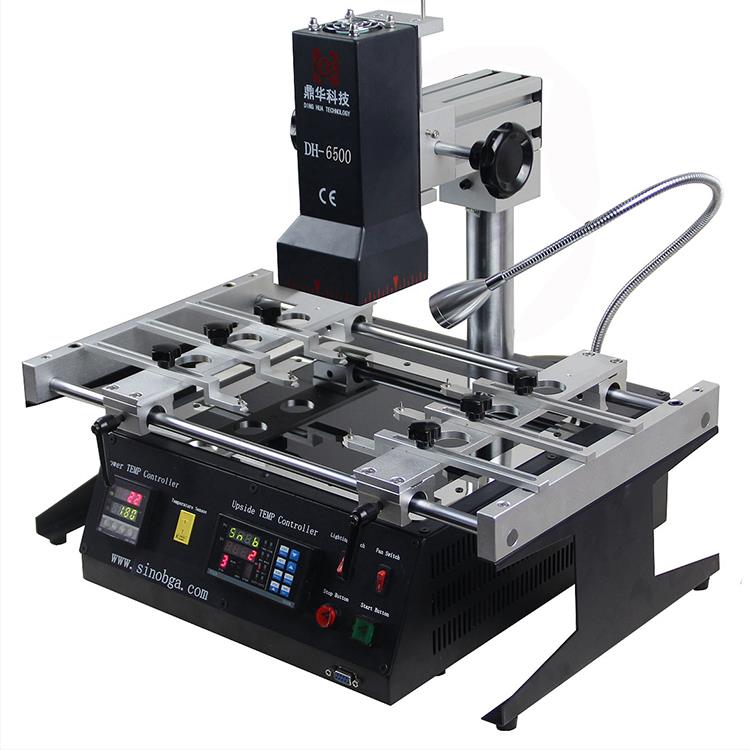

DH -6500 Stesen Rework BGA Inframerah
DH -6500 telah dibangunkan dan digunakan di pasaran selama lebih dari 10 tahun . ia terdiri daripada dua zon pemanasan IR dan dua pengawal suhu .

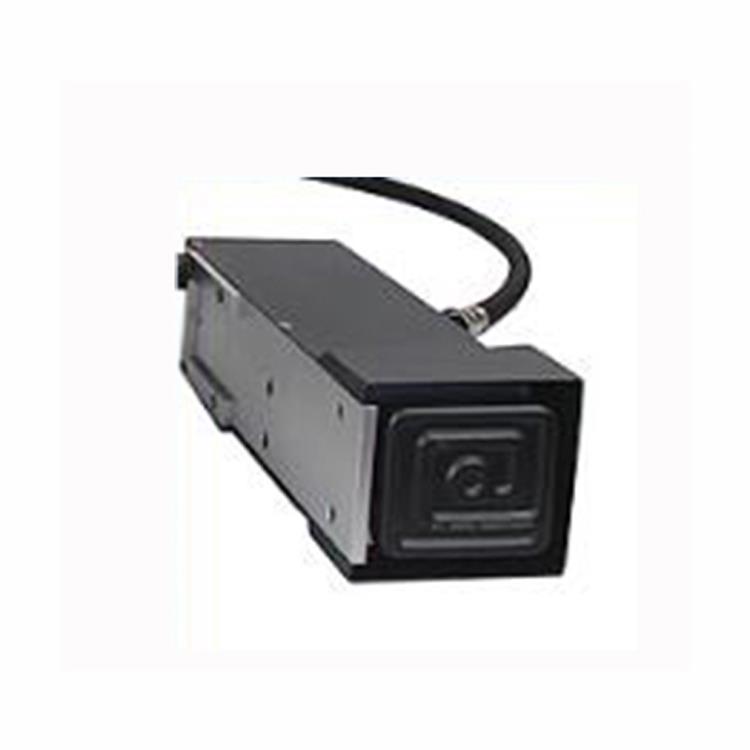

Kawasan pemanasan inframerah atas mempunyai pemanas seramik bersaiz sehingga 80 × 80 mm dengan julat panjang gelombang 2-8 μm, yang mudah diserap oleh kebanyakan bahan hitam dan berwarna terang . unit menyokong 110-250V pada 50/60Hz}
Zon pemanasan IR yang lebih rendah dilengkapi dengan perisai kaca anti-tinggi suhu, yang memberikan lebih banyak pemanasan untuk memastikan perlindungan yang lebih baik terhadap komponen besar semasa pemanasan .

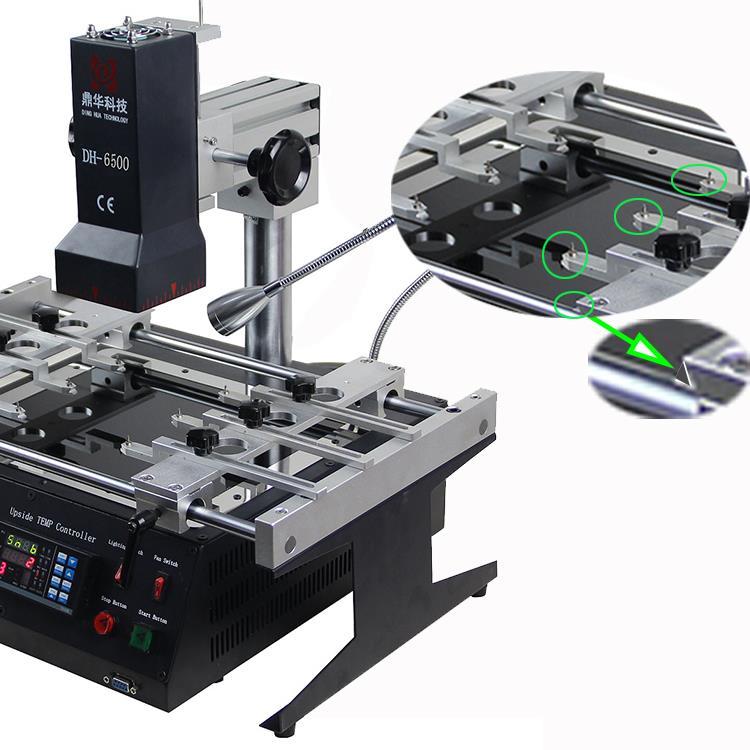

Sistem ini termasuk V-Groove, klip buaya, dan lekapan sejagat yang boleh bergerak, yang dapat menampung papan induk pelbagai bentuk, membolehkan mereka tetap dipasang pada kedudukan yang optimum untuk pematerian atau desoldering .
Saiz PCB maksimum yang disokong ialah 360 × 300 mm, dan saiz komponen berkisar dari 2 × 2 mm sehingga 78 × 78 mm .

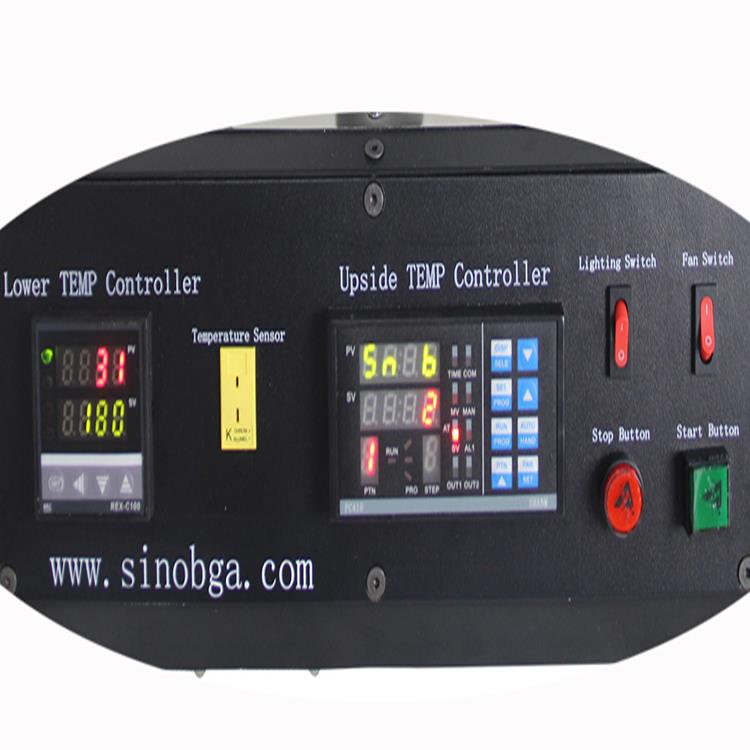

Ciri Mesin Digital IR
- Dua pengawal suhu
- Sepuluh profil suhu dapat disimpan
- Satu termokopel luaran untuk pemantauan suhu masa nyata
- Butang berkod warna untuk operasi mudah
Spesifikasi Teknikal Stesen Rework BGA Inframerah
| Parameter | Spesifikasi |
| Bekalan kuasa | 110-250V, 50/60Hz |
| Kuasa | 2500W |
| Zon pemanasan | 2 zon ir |
| Saiz PCB | Hingga 300 × 360 mm |
| Saiz komponen | 2 × 2 hingga 78 × 78 mm |
| Berat bersih | 16 kg |
Soalan Lazim
S: Bolehkah saya menjadi pengedar anda di negara saya?
A: Ya, anda boleh .
S: Adakah terdapat syarikat terkenal yang menggunakan produk anda?
A: Ya, syarikat seperti Google, Huawei, dan Mitsubishi menggunakan produk kami .
S: Adakah anda menerima cadangan reka bentuk produk baru?
A: Ya, jika anda mempunyai idea reka bentuk atau penyelesaian baru, sila hubungi kami di John@dinghua-bga.com .
S: Bolehkah saya membeli terus dari negara anda?
A: Ya, kami boleh menghantar produk terus ke pintu anda melalui penghantaran ekspres .
Beberapa petua mengenai stesen kerja semula IR BGA
Apa itu profil?
Profil adalah lengkung suhu yang diikuti oleh stesen kerja semula kepada komponen desolder dan solder BGA .
Profil terdiri daripada empat fasa yang berbeza, yang dijelaskan di bawah:
- Preheater:Fasa ini membawa papan ke suhu seragam antara 150 darjah dan 180 darjah . suhu ini tidak menjejaskan sendi solder tetapi mengurangkan perbezaan suhu (delta t) di antara bahagian atas dan bawah, mencegah kerosakan pada papan atau BGA .
- Rendam:Dalam fasa ini, papan dipanaskan untuk mengaktifkan fluks . ini penting kerana fluks mesti diaktifkan dalam jangka masa tertentu untuk melaksanakan fungsinya dengan betul .
- Reflow:Semasa fasa ini, bola solder mencairkan dan ikatan ke pad . adalah penting bahawa fasa ini berlangsung jumlah masa yang betul kerana komponen tidak dapat menahan pendedahan yang berpanjangan kepada suhu tinggi . Pakej .
- Sejukkan:Fasa ini melibatkan penyejukan BGA yang terkawal, biasanya pada kadar tidak melebihi 2-3 darjah sesaat, untuk mengelakkan tekanan haba .
