Stesen kerja semula PCB



Apakah stesen semula PCB?



Stesen Rework PCB adalah alat pembaikan elektronik khusus yang melakukan penyingkiran, penggantian, dan pematerian cip Grid Array (BGA) yang tepat dan komponen SMT lanjutan lain pada papan litar bercetak (PCB). Inilah sebabnya ia perlu dan bagaimana ia berfungsi.



1. Masalah yang diselesaikan: cip BGA (terdapat dalam komputer riba, telefon, konsol permainan seperti Xbox, motherboard) mempunyai banyak bola solder di bawah setiap cip; Mereka tidak dapat dilihat atau boleh diakses oleh mana -mana alat pematerian standard; Walau bagaimanapun, membaiki atau menggantikannya memerlukan ketepatan dan haba terkawal.



2. Fungsi utama:



A. Removal: Ia secara seragam memanaskan cip dan kawasan di PCB di bawahnya untuk mencairkan bola solder tanpa merosakkan cip atau PCB, dan kemudian menggunakan penyedut vakum untuk menarik cip.



B. Penggantian: Setelah membersihkan pad pateri, tambah solder baru, stesen semula BGA dapat menempatkan cip dengan betul, dan memanaskan semula kawasan tersebut untuk membentuk sendi solder (reflow).



3. Komponen & kebolehan utama:



Kawalan haba yang tepat: Ia menggunakan muncung udara panas supaya haba difokuskan pada cip, dan sering menggunakan zon pemanasan inframerah untuk sangat perlahan memanaskan seluruh PCB. Ini membantu mengelakkan warping kerana perbezaan suhu yang besar dan membantu seluruh pateri mencairkan sekaligus.



Profil suhu: ‌ Membolehkan tetapan dan masa nyata memaparkan profil suhu tertentu untuk jenis dan komponen solder yang berbeza.



Alignment: ‌ Seringkali termasuk penunjuk laser untuk menyelaraskan cip dengan sempurna semasa penempatan.



‌Vacuum Pickup Pen: ‌ Untuk selamat mengangkat cip panas selepas desoldering.

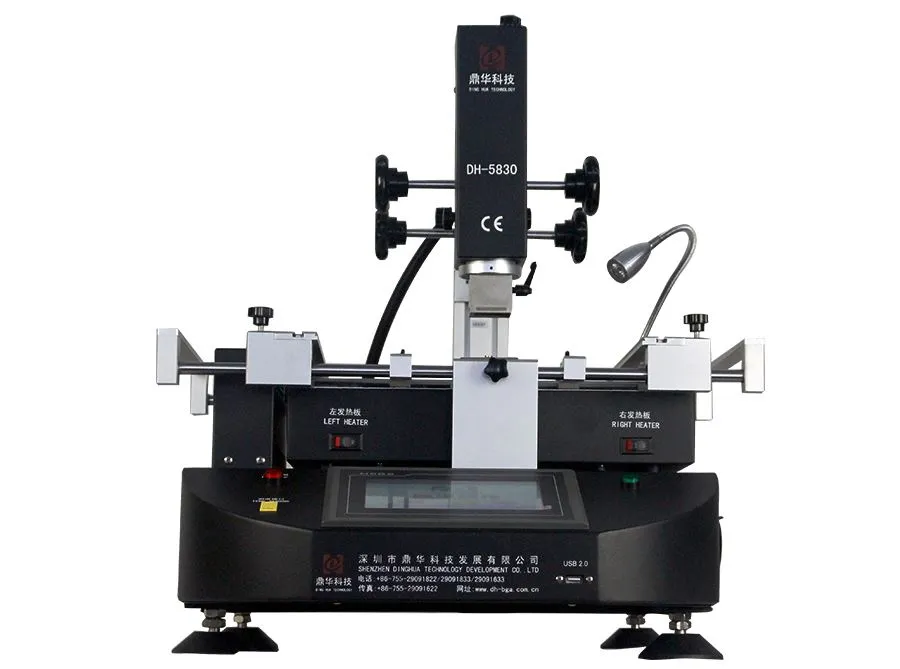

‌ Advanced Control: ‌ Stesen Moden (seperti DH-5830) Ciri-ciri ‌Touch Screens‌.



‌ Pemantauan: ‌ Mungkin termasuk sensor suhu ‌ external untuk mengukur suhu PCB dengan tepat.









Item	Parameter
Bekalan kuasa	AC220V ± 10 ％ 50Hz
Kuasa dinilai	5500W
Kuasa atas	1200w
Kuasa bawah	1200w
Kuasa inframerah	3000w
AIR AIR - Flow Knob	Untuk pelarasan aliran udara panas - (terutamanya, kerepek kecil/besar)
Mod operasi	Skrin sentuh HD, tetapan sistem digital
Penyimpanan profil suhu	50000 kumpulan
Kawalan suhu	K sensor + gelung tertutup
Pergerakan pemanas atas	Kanan/kiri, depan/ke belakang, berputar dengan bebas
Ketepatan temp	± 2 darjah
Kedudukan	Kedudukan pintar, PCB boleh diselaraskan dalam arah x, y dengan "5 mata sokongan" + V - Groove PCB bracket + lekapan sejagat.
Saiz PCB	Max 410 × 370 mm min 22 × 22 mm
Cip BGA	2x 2 - 80 x80 mm
Jarak cip minimum	0.15mm
Sensor suhu luaran	1pc
Dimensi	570*610*570mm
Berat bersih	35kg
