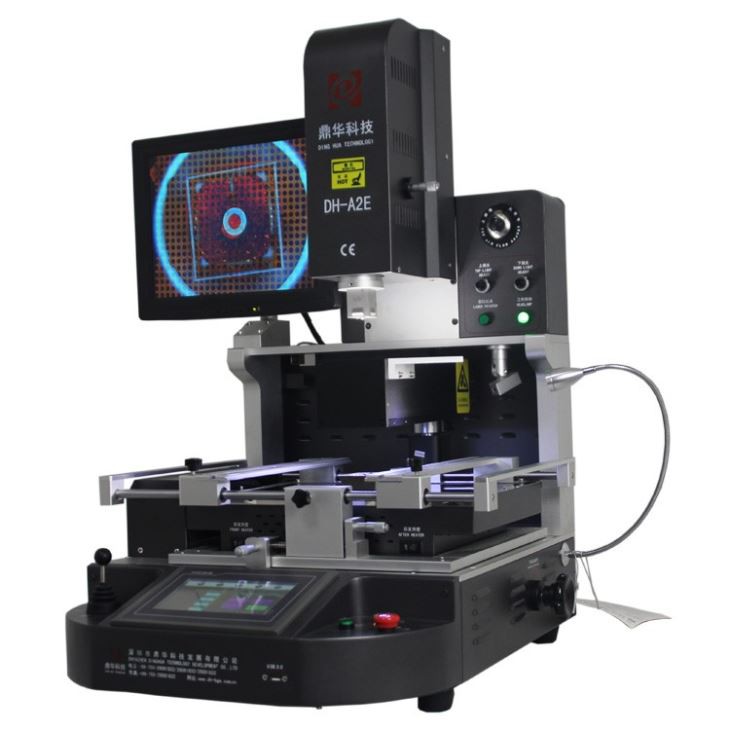

Jadual Kimpalan Sistem Prapemanasan Inframerah Cip IC

                    Cip IC Jadual Kimpalan Sistem Prapemanasan Inframerah DH-A2E



Bola BGA dan timah semula:



Reballing ialah proses yang digunakan dalam pembaikan elektronik untuk menggantikan bola pateri pada cip Ball Grid Array (BGA). Proses ini melibatkan mengeluarkan bola lama, membersihkan permukaan cip dan meletakkan bola baru yang berkualiti tinggi pada cip.

Bola yang digunakan dalam bebola semula biasanya diperbuat daripada timah atau aloi plumbum timah. Bahan-bahan ini dipilih kerana keupayaan mereka untuk mencipta ikatan yang kuat dengan cip dan untuk takat leburnya yang rendah, yang menjadikan proses bebola semula lebih mudah.

Timah adalah pilihan biasa kerana ia ringan dan mempunyai kekonduksian elektrik yang baik. Walau bagaimanapun, bola aloi plumbum timah lebih disukai apabila BGA akan terdedah kepada suhu yang lebih tinggi, seperti dalam aplikasi automotif atau industri.

Secara keseluruhannya, pilihan antara bola aloi timah dan timah-plumbum bergantung kepada keperluan khusus sistem elektronik yang sedang dibaiki.



Spesifikasi

1	Jumlah kuasa	5200w
2	3 pemanas bebas	Udara panas atas 1200w, udara panas bawah 1200w, pemanasan awal inframerah bawah 2700w
3	Voltan	AC220V±10% 50/60Hz
4	Bahagian elektrik	Skrin sentuh 7'' + modul kawalan suhu pintar berketepatan tinggi + pemandu motor stepper + PLC + paparan LCD + sistem CCD optik resolusi tinggi + kedudukan laser
5	Kawalan suhu	K-Sensor gelung tertutup + pampasan suhu automatik PID + modul suhu, ketepatan suhu dalam ±2 darjah .
6	Kedudukan PCB	Alur V + lekapan universal + rak PCB alih
7	Saiz PCB yang berkenaan	Maks 370x410mm Min 22x22mm
8	Saiz BGA yang berkenaan	2x2mm~80x80mm
9	Dimensi	600x700x850mm (L * W * H)
10	Berat bersih	70 Kg

Aplikasi



Digunakan secara meluas dalam pembaikan tahap cip dalam produk berikut:
1. Komputer riba & PCBA desktop
2. Konsol permainan, seperti Xbox one, papan induk Play Station 4
3. PCBA telefon mudah alih, seperti papan induk iPhone
4. Papan induk kotak set atas TV&TV
5. Pelayan, Pencetak, Kamera dan lain-lain papan induk



Ciri



Cip ICSistem Prapemanasan InframerahMeja Kimpalan DH-A2E

1. 1, Digunakan secara meluas dalam pembaikan tahap cip dalam telefon bimbit, papan kawalan kecil atau papan induk kecil dll.

2. 2, Kerja semula BGA, CCGA, QFN, CSP, LGA, SMD, LED, dll.

3. 3, Penyahpaterian automatik, pemasangan, dan pematerian. Cip pengambilan automatik apabila penyahpaterian selesai.

4. 4, HD CCD sistem penjajaran optik untuk tepat. pemasangan BGA dan komponen.

5. 5,Ketepatan pemasangan BGA dalam 0.01mm, kadar kejayaan pembaikan 99.9%

6. 6, Fungsi keselamatan yang unggul dengan perlindungan kecemasan.

7. 7, operasi mesra pengguna, sistem ergonomik pelbagai fungsi.

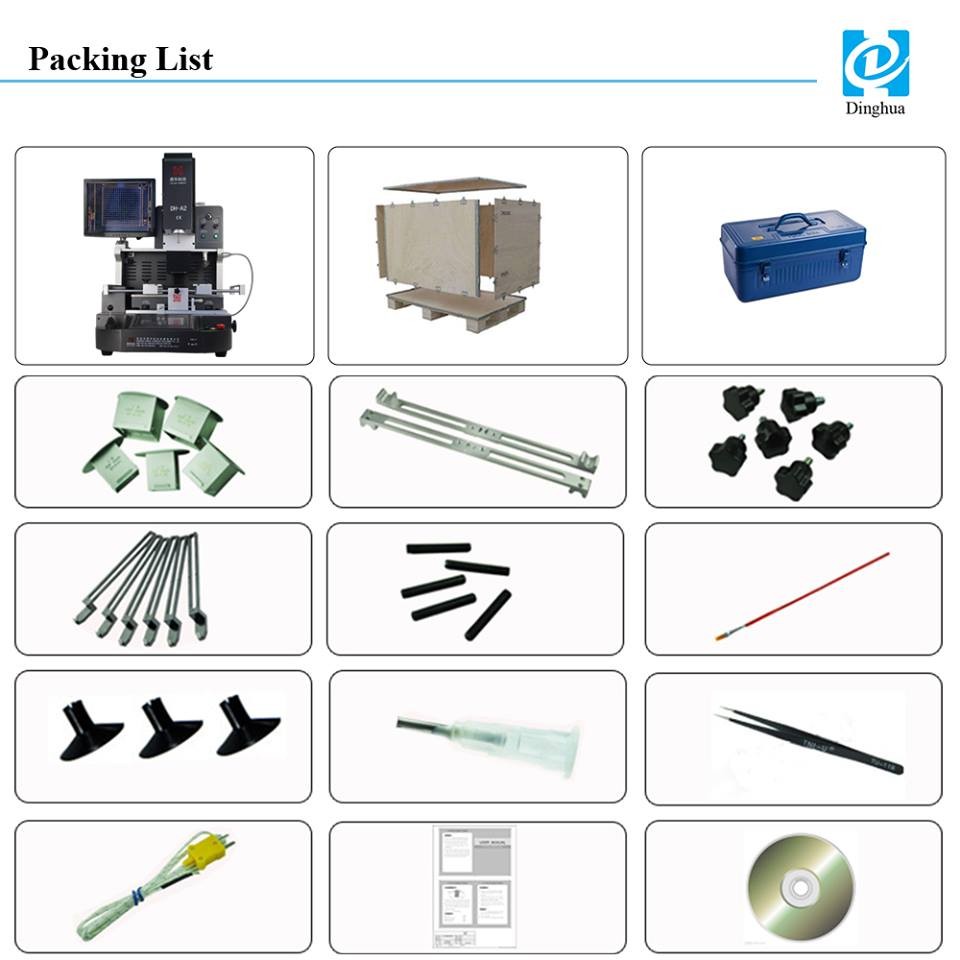

Senarai pembungkusan:

Bahan: Sarung kayu yang kuat+bar kayu+kapas mutiara kalis dengan filem

1pc Cip IC Jadual Kimpalan Sistem Prapemanasan Inframerah

1pc pen berus

1pc Manual Arahan

1pc video CD

3pcs muncung atas

2pcs muncung bawah

6pcs lekapan universal

6pcs skru diikat

Skru sokongan 4pcs

Saiz penyedut: Diameter dalam 2,4,8,10,11mm

Sepana heksagon dalam: M2/3/4

Dimensi: 81*76*85CM





Berat kasar: 115 kg



1. dihantar melalui udara DHL, FedEx, TNT, EMS, UPS.

2. dihantar Melalui laut dengan harga yang lebih murah, tetapi ia mengambil masa yang lebih lama

3. Tarikh penghantaran adalah dalam masa 5-7 hari selepas menerima pembayaran penuh.

1. Semua mesin akan diuji dengan baik selama 3 hari sebelum penghantaran

2. Jaminan keseluruhan mesin selama 1 tahun
