Stesen SMD Rework SMD Skrin Sentuh Inframerah
Stesen Kerja Semula ialah sistem yang digunakan untuk pematerian dan nyahpematerian kepada bahagian unit pada papan. Bahagian unit akan menjadi kawasan yang sangat kecil pada papan biasanya, Oleh itu, papan akan dipanaskan di kawasan yang kecil sahaja. Dalam kes ini, papan boleh meledingkan dengan haba dan bahagian bersebelahan mungkin menerima kerosakan dengan haba.
Description/kawalan

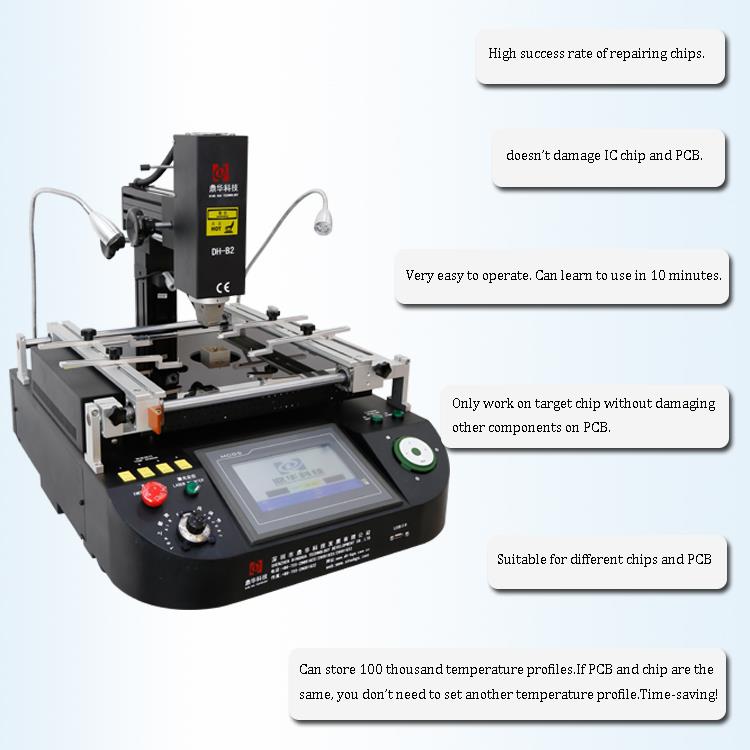

Stesen SMD Rework SMD Skrin Sentuh Inframerah
1. Ciri-ciri Produk stesen kerja semula SMD skrin sentuh inframerah
1. Aliran udara dan suhu boleh dilaraskan dalam julat yang luas untuk membentuk angin bersuhu tinggi.
2. Kepala Pemanas alih mudah dikendalikan, kepala udara panas dan kepala pelekap secara manual
terkawal, rak gelongsor PCB boleh laras mikro dengan x. Dan. paksi Y.
3. Antara muka skrin sentuh, kawalan plc, dapat memaparkan lengkung suhu dan dua lengkung pengesan
pada masa yang sama.
4. Dua kawasan pemanasan bebas, suhu dan masa dipaparkan secara digital.
5. Sokongan untuk bingkai sokongan pematerian BGA boleh laras mikro untuk menahan tenggelam setempat
di kawasan pematerian.
2.Spesifikasi stesen kerja semula SMD skrin sentuh inframerah

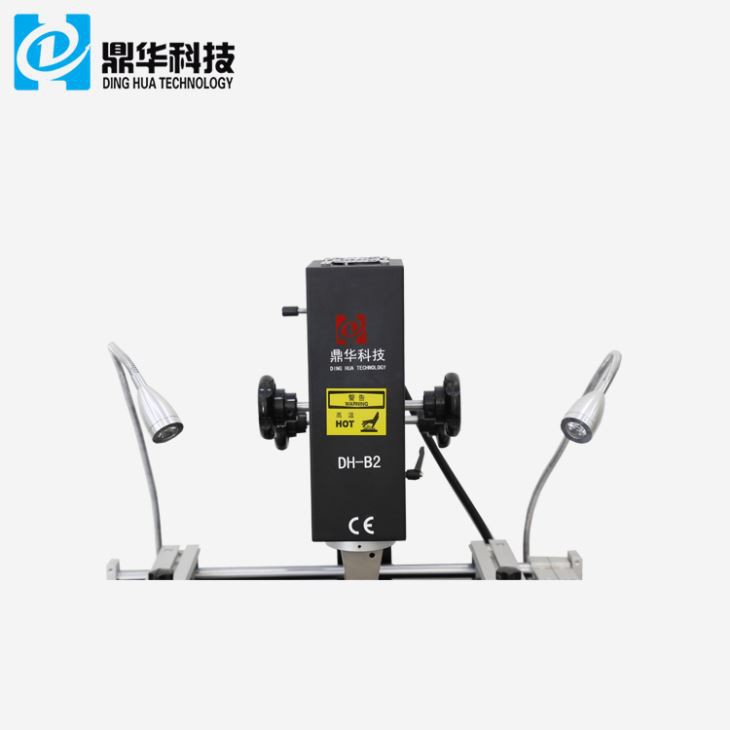

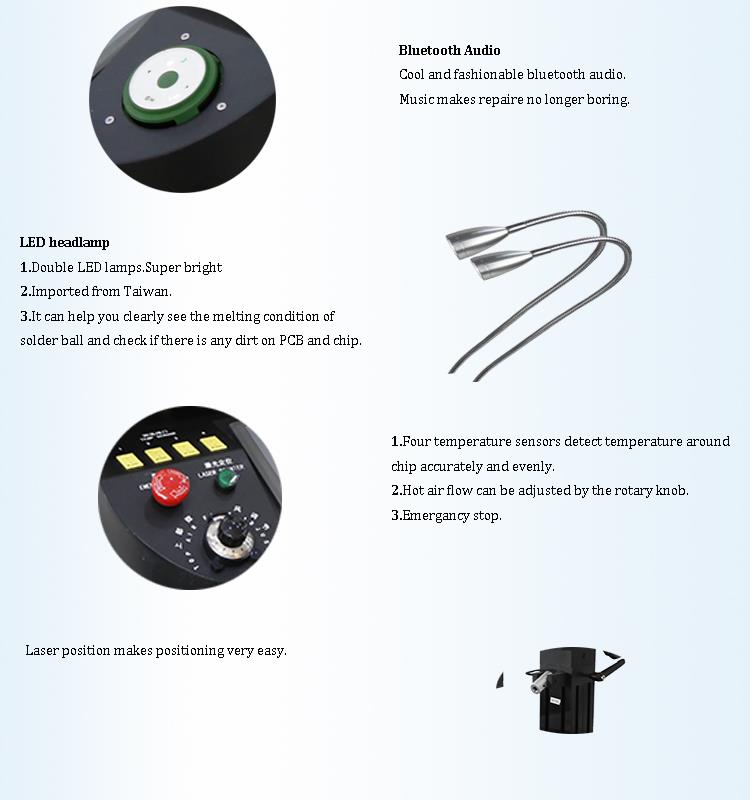

3. Butiran stesen kerja semula smd skrin sentuh inframerah
Antara muka skrin sentuh HD;
2. Tiga pemanas bebas (udara panas & inframerah);
3. Pen vakum;
4.Lampu hadapan yang dipimpin.
4. Mengapa Pilih stesen kerja semula smd skrin sentuh inframerah kami?
5. Sijil stesen kerja semula smd skrin sentuh inframerah

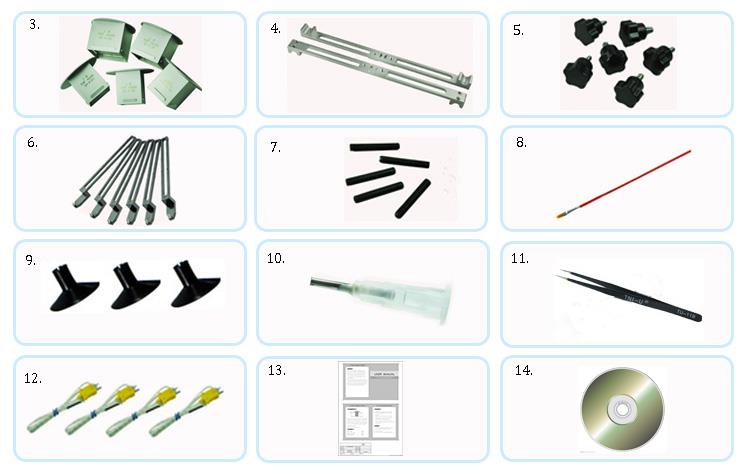

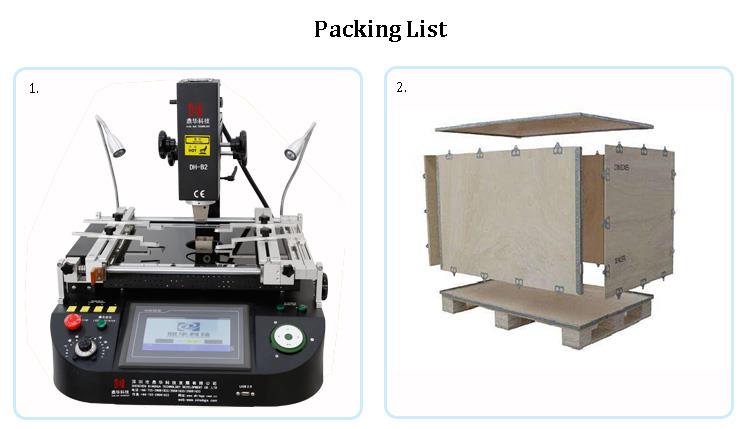

6. pembungkusan & penghantaran stesen kerja semula smd skrin sentuh inframerah
7. Hubungi kami
Email: john@dinghua-bga.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
8.Pengetahuan berkaitan
Langkah berjaga-jaga untuk kerja semula BGA
1.Definisi prapanas: Prapemanasan memanaskan keseluruhan pemasangan di bawah takat lebur pateri dan
suhu aliran semula.
Kelebihan pemanasan awal: Aktifkan fluks, keluarkan oksida dan filem permukaan logam yang akan dikimpal
dan turun naik fluks itu sendiri, meningkatkan kesan pembasahan, mengurangkan perbezaan suhu antara
PCB atas dan bawah, mencegah kerosakan haba, menghilangkan kelembapan, dan mencegah fenomena popcorn,
mengurangkan perbezaan suhu.
Kaedah prapemanasan: Letakkan PCB dalam inkubator selama 8 hingga 20 jam pada suhu 80 hingga 100 darjah
(bergantung kepada saiz PCB).
2. "Popcorn": merujuk kepada kehadiran lembapan dalam litar bersepadu atau peranti SMD semasa kimpalan
proses cepat dipanaskan, supaya pengembangan kelembapan, fenomena retak mikro.
3. Kerosakan terma termasuk: peledingan pad plumbum; penembusan substrat, bintik putih, melepuh atau berubah warna.
Lengkungan intrinsik substrat dan kemerosotan elemen litarnya disebabkan oleh masalah "halimunan",
disebabkan oleh pekali pengembangan yang berbeza bagi bahan yang berbeza.
4. Tiga kaedah untuk pemanasan awal PCB dalam penempatan atau kerja semula:
Ketuhar: Kelembapan dalaman BGA boleh dibakar untuk mengelakkan popcorn dan fenomena lain
Plat panas: Kaedah ini tidak diterima pakai kerana baki haba dalam plat panas menghalang kadar penyejukan
sambungan pateri, membawa kepada pemendakan plumbum, membentuk kolam plumbum, dan mengurangkan kekuatan sambungan pateri.
Palung udara panas: Tanpa mengira bentuk dan struktur bawah pemasangan PCB, tenaga angin panas boleh
terus masuk ke semua sudut dan retak pemasangan PCB, supaya PCB boleh dipanaskan sama rata, dan pemanasan
masa boleh dipendekkan.
