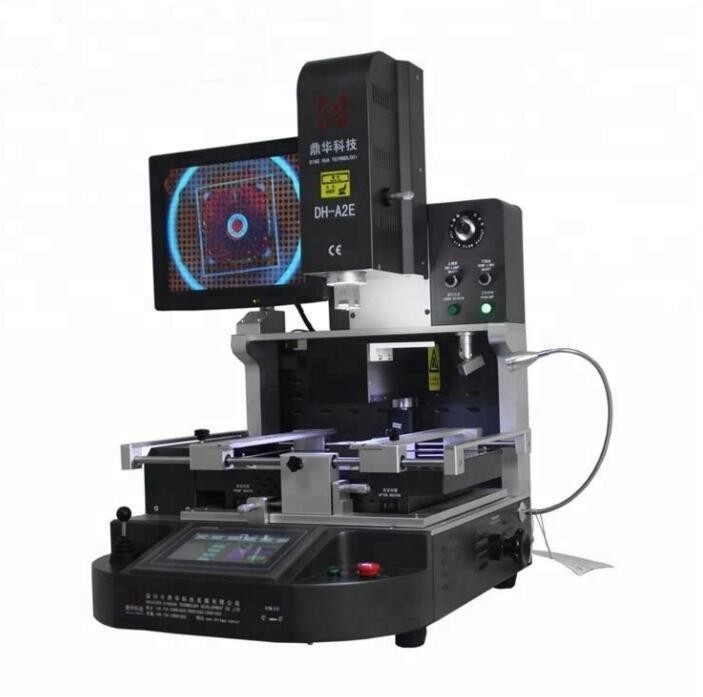

Pembaikan Stesen Kerja Semula BGA Udara Panas

                                                                                  Alat pembaikan Cpu Macbook Kit DH-A2E

Stesen kerja semula BGA udara panas ialah peralatan yang digunakan untuk membaiki komponen susunan grid bola (BGA) pada cetakan

papan litar (PCB). Stesen ini terdiri daripada elemen pemanas yang menggunakan udara panas untuk mencairkan pateri sedia ada pada

Komponen BGA, menjadikannya lebih mudah untuk dikeluarkan daripada PCB. Stesen kerja semula BGA udara panas juga boleh digunakan untuk meletakkan

komponen BGA baharu ke PCB dengan mengalirkan semula pateri menggunakan elemen pemanas.

Spesifikasi:

1	Jumlah kuasa	5200w
2	3 pemanas bebas	Udara panas atas 1200w, udara panas bawah 1200w, pemanasan awal inframerah bawah 2700w
3	Voltan	AC220V±10% 50/60Hz
4	Bahagian elektrik	Skrin sentuh 7'' + modul kawalan suhu pintar berketepatan tinggi + pemandu motor stepper + PLC + paparan LCD + sistem CCD optik resolusi tinggi + kedudukan laser
5	Kawalan suhu	K-Sensor gelung tertutup + pampasan suhu automatik PID + modul suhu, ketepatan suhu dalam ±2 darjah .
6	Kedudukan PCB	Alur V + lekapan universal + rak PCB alih
7	Saiz PCB yang berkenaan	Maks 370x410mm Min 22x22mm
8	Saiz BGA yang berkenaan	2x2mm~80x80mm
9	Dimensi	600x700x850mm (L * W * H)
10	Berat bersih	70 Kg



Aplikasi:

Proses membaiki komponen BGA menggunakan stesen kerja semula BGA udara panas melibatkan beberapa langkah. pertama,

pateri sedia ada pada komponen BGA dicairkan menggunakan udara panas, membolehkan komponen itu dikeluarkan

PCB itu. Kawasan di sekeliling komponen BGA kemudiannya dibersihkan untuk mengeluarkan sebarang pateri atau serpihan yang tinggal.

Setelah kawasan itu bersih, komponen BGA baharu diletakkan pada PCB, dan pateri dialirkan semula menggunakan udara panas

Stesen kerja semula BGA. Suhu dan aliran udara elemen pemanas dilaraskan dengan teliti untuk memastikan bahawa

pateri dicairkan sama rata dan komponen BGA dilekatkan dengan kuat pada PCB.

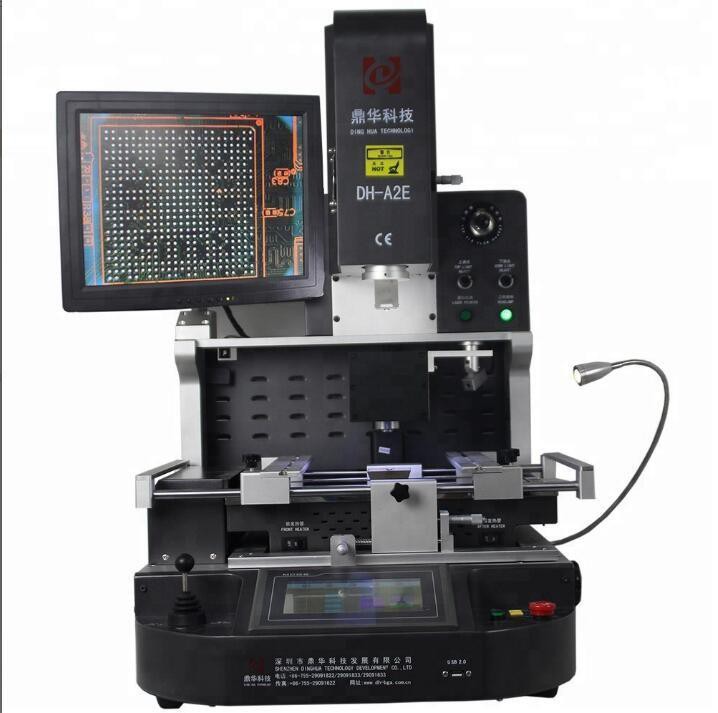

Sistem Robot Pematerian Automatik Penuh DH-A2E

DH-A2E dikawal melalui skrin sentuh yang mesra pengguna. Panel instrumennya yang direka bentuk secara ergonomik termasuk

kawalan kayu bedik untuk kedua-dua zum kamera dan, apabila sistem berada dalam mod manual, kawalan menegak pemanas atas

dan kepala penempatan.

Komponen kawalan pelarasan dail dan pencahayaan PCB serta aliran udara dari pemanas atas, kawalan tepat

yang boleh menghalang peralihan cip kecil semasa aliran semula.

Panel stesen kerja semula juga termasuk input termokopel jenis K terbina dalam dan port USB untuk mengeksport pateri

profil suhu ke pemacu denyar.

Secara keseluruhannya, stesen kerja semula BGA udara panas ialah alat yang berharga untuk membaiki peranti elektronik yang kompleks dan boleh membantu memanjangkan

jangka hayat peralatan mahal dengan membenarkan komponen yang rosak diganti dan bukannya membuang keseluruhan peranti.

Senarai pembungkusan:

Bahan: Sarung kayu yang kuat+bar kayu+kapas mutiara kalis dengan filem

1pc Kit Alat pembaikan Cpu Macbook

1pc pen berus

1pc Manual Arahan

1pc CD video

3pcs muncung atas

2pcs muncung bawah

6pcs lekapan universal

6pcs skru diikat

Skru sokongan 4pcs

Saiz penyedut: Diameter dalam 2,4,8,10,11mm

Sepana heksagon dalam: M2/3/4

Dimensi: 81*76*85CM

Berat kasar: 115 kg
