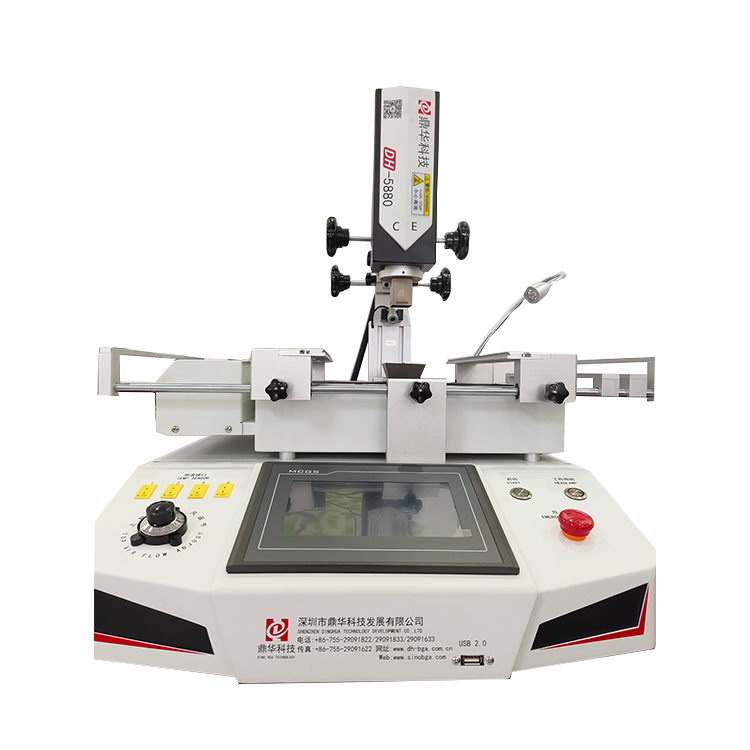

Stesen SMT BGA Rework Dengan Kawalan Suhu





DH-5880 ialah-prestasi tinggi, bukan optikstesen kerja semula BGA manualdan stesen kerja semula SMT BGA dengan kawalan suhu yang direka bentuk untuk juruteknik yang menuntut ketepatan, kebolehpercayaan dan kawalan penuh ke atas proses pematerian. Direka bentuk untuk mengendalikan segala-galanya daripada cip kecil hingga PCB besar, ia merupakan penyelesaian ideal untuk kedai pembaikan, makmal R&D dan-barisan pengeluaran kelompok kecil.



Pemanasan Bebas Tiga-Zon

Stesen kerja semula IC DH-5880 terdiri daripada sistem pemanasan haba tiga zon yang menyediakan pengagihan haba yang seragam dan menghalang peledingan PCB.



Pemanas Atas:Pemanasan udara panas untuk aliran semula tahap-komponen yang tepat.

Pemanas Bawah:Pemanasan udara panas untuk memastikan papan dipanaskan sama rata dari bawah.

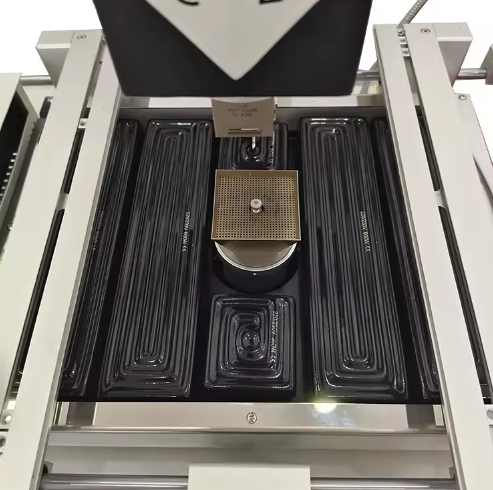

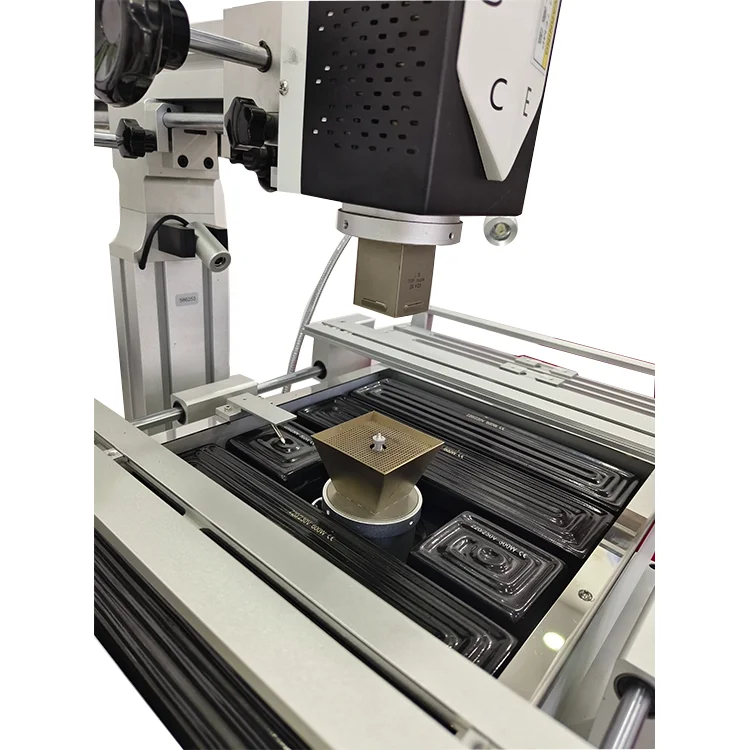

Plat Pemanasan IR:Kawasan inframerah besar yang mengekalkan suhu papan yang konsisten, meminimumkan tekanan haba pada komponen sensitif.



Pemantauan & Kawalan Terma Lanjutan

Ketepatan tiada apa-apa tanpa data. Stesen kerja semula IC DH-5880 termasukempat penderia suhu bebas, membolehkan pengendali melihat bacaan suhu sebenar di berbilang lokasi pada PCB sekaligus dan memastikan profil terma sepadan dengan spesifikasi yang disediakan oleh pengilang. TheAntara Muka Skrin Sentuh HDmengawal semua aspek operasi menggunakan antara muka-yang{1}}mudah digunakan. Perisian ini menawarkan beberapa keupayaan untuk mengurus operasi, termasuk:

- Menyimpan dan memilih daripada berbilang profil suhu.

- Memantau-lengkung suhu masa sebenar dan melaksanakan penilaian analitikal.

- Menukar tetapan operasi dengan cepat melalui tindakan segera pada panel sentuh.



Kecemerlangan Teknikal untuk Setiap Meja Kerja

Sama ada anda sedang membaikipapan induk, komputer riba, atau papan kawalan industri, stesen kerja semula BGA manual DH-5880 menyediakan kestabilan terma dan antara muka-mesra pengguna yang diperlukan untuk mencapai kadar kejayaan yang tinggi dalam kerja semula BGA. Binaan teguh dan kawalan definisi tinggi-merapatkan jurang antara-alat peringkat kemasukan dan jentera industri mewah.



Pen Vakum Bersepadu

Alat sedutan terbina dalam-untuk selamat dan mudahangkat-.komponen panas selepas-menyahpateri.











item	Parameter
Jumlah Kuasa	5500w
Pemanas atas	1200w
Pemanas bawah	1200w (zon suhu kedua)
Pemanas infared	3000w (zon suhu ketiga)
Mod operasi	Skrin sentuh+manual
Dimensi	L500*W600*H700mm
Penyimpanan profil suhu	50000 kumpulan
Kedudukan PCB	V-alur + lekapan universal + 5-sokongan mata + Boleh laras dalam arah X
Kedudukan BGA	Laser menunjuk ke tengahnya
Kawalan suhu	K-jenis Termokopel + Gelung Tertutup + Pampasan automatik
Ketepatan suhu	±2 darjah
saiz PCB	Maks 450*380mm Min 10*10mm
saiz BGA	1*1-80*80mm
Mod penyerapan BGA	Pen sedut vakum
Jarak cip minimum	0.1mm
Sensor suhu luaran	4, pilihan
Jenis mesin	desktop
Berat bersih	48kg















1. Apakah pematerian dan pematrian?



Memateri (Aliran Semula): Ini ialah proses melampirkan cip BGA pada PCB. Oleh kerana sambungan (bola pateri) berada di bawah cip, anda tidak boleh menggunakan besi pematerian standard. Sebaliknya, stesen kerja semula menggunakan "profil haba" yang tepat yang mencairkan semua bola pateri secara serentak. Apabila ia cair, tegangan permukaan membantu cip sendiri-menjajarkan ke pad pada papan, mewujudkan ikatan elektrik kekal setelah disejukkan.



Penyahpaterian (Penyingkiran): Ini ialah proses mengeluarkan cip yang rosak atau rosak. Stesen kerja semula memanaskan cip dan papan sehingga bola pateri mencapai keadaan cairnya. Setelah cair, pen sedut vakum digunakan untuk mengangkat cip dengan selamat dari papan tanpa mengoyakkan pad tembaga yang halus atau merosakkan komponen jiran.



2. Apakah yang boleh dilakukan oleh stesen kerja semula BGA?



Stesen kerja semula manual sepertiDH-5880ialah alat berbilang-fungsi yang direka untuk keseluruhan kitaran hayat pembaikan cip:



Penyingkiran Komponen:Menyahsolder CPU, GPU atau cip memori dengan selamat daripada papan induk (komputer riba, konsol permainan, telefon pintar).

Pematerian Ketepatan:-Memasang semula cip baharu atau diperbaharui menggunakan profil suhu tersuai untuk memastikan ikatan "kualiti-kilang" yang sempurna.

Pencegahan Tekanan Terma:Menggunakan prapemanas IR bawahnya, ia memanaskan seluruh papan untuk mengelakkan PCB daripada meleding atau "popcorning" (kerosakan haba dalaman) semasa pembaikan.

Pemantauan Masa Sebenar-:Dengan empat penderia suhu, ia menjejaki haba tepat pada cip dan permukaan papan, memastikan anda tidak terlalu panas.



3. Mengapa memilih DH-5880?



DH-5880 (stesen kerja semula SMT BGA dengan kawalan suhu) mengimbangi kecekapan-kos dengan pengurusan haba gred profesional. Ianyareka bentuk bukan{0}}optikmenawarkan aliran kerja sentuhan dan mudah untuk pengendali berpengalaman, manakala penderia yang canggih memastikan profil terma anda kekal dalam had keselamatan yang ketat.
