Stesen Kerja Semula BGA Optik separa automatik
1. Pengenalan Produk
Takrifan baharu pembaikan papan: automatik, fleksibel dan boleh dipercayai dalam proses!
- Kepala pemanas hibrid 1200 W yang sangat cekap
- Pemanasan bawah IR kawasan besar homogen dengan 3 zon pemanasan (800 W setiap satu)
- Penjajaran komponen automatik dan tepat dengan bantuan penglihatan mesin
- Sistem paksi dipacu motor yang sangat tepat untuk penempatan komponen (+/- 0.025 mm)
- Bebas pengguna, hasil pembaikan boleh dibuat semula dijamin
- Kawalan proses dan dokumentasi melalui perisian operator HRSoft
- Operasi automatik sepenuhnya atau separa automatik
- Sesuai untuk digunakan dengan Stesen Dip&Print
2. Spesifikasi Produk
|
Dimensi (W x D x H) dalam mm |
660 * 620 * 850mm |
|
Berat dalam kg |
70 kg |
|
Reka Bentuk Antistatik (y/n) |
y |
|
Penarafan Kuasa dalam W |
5300W |
|
Voltan nominal dalam V/AC |
110~220V 50/60Hz |
|
Pemanasan atas |
Udara panas 1200W |
|
Pemanasan yang lebih rendah |
Udara panas 1200W |
|
Kawasan pemanasan awal |
Inframerah 2700W, saiz: 250 x 330mm |
|
Saiz PCB dalam mm |
daripada 20*20~370*450 mm |
|
Saiz komponen dalam mm |
daripada 1*1 80*80 |
|
Operasi |
7-skrin sentuh terbina dalam inci, resolusi 800*480 |
|
Simbol ujian |
CE |

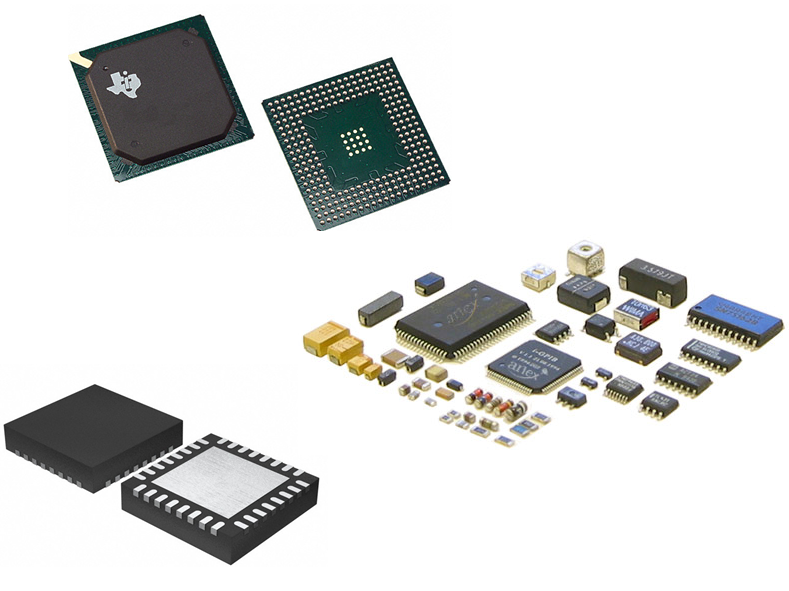

3. Aplikasi Produk
Penyahpaterian, peletakan dan pematerian semua jenis peranti lekap permukaan (SMD): BGA, BGA metalik, CGA,
Soket BGA, QFP, PLCC, MLF dan komponen kecil dengan panjang tepi sehingga 1 x 1 mm.

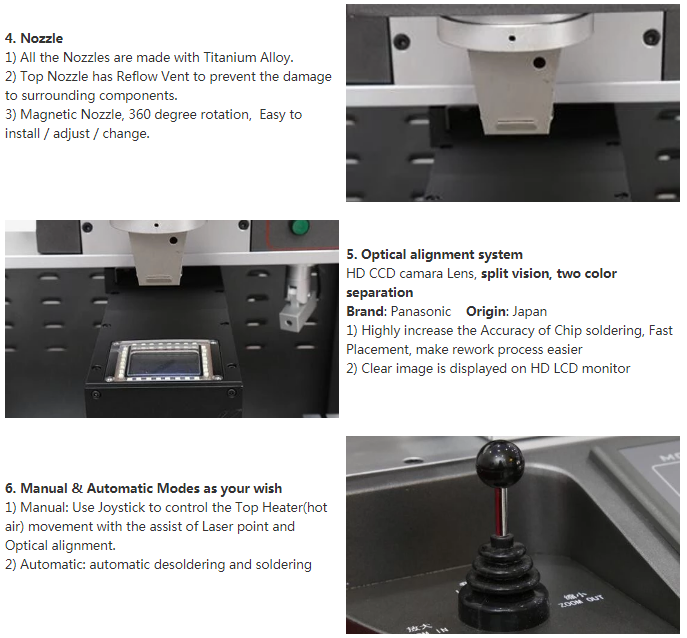

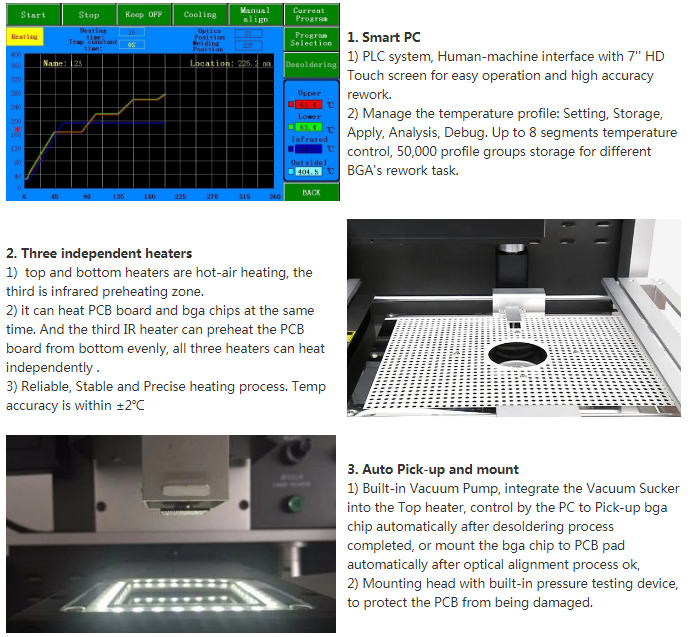

4. Butiran produk
5. Kelayakan Produk
6. Perkhidmatan Kami
Untuk menyokong pelanggan kami, kami menyediakan perkhidmatan Jualan Standard Emas dan Sokongan Teknikal daripada pejabat Dinghua kami.
Jurutera kami yang sangat terlatih berpengalaman dalam semua jenis aplikasi kerja semula dan boleh membantu dengan proses, muncung, stensil, alat ganti dan penyesuaian.
7. Soalan Lazim
S: Bagaimanakah mesin kerja semula Dinghua BGA mengawal suhu? Adakah mesin akan menjadi terlalu panas dan merosakkan PCB atau cip?
A: Mesin kerja semula Dinghua BGA boleh memanaskan cip PCB dan BGA secara serentak. Pemanas IR ketiga memanaskan PCB dari bawah secara sama rata untuk mengelakkan ubah bentuk PCB semasa proses pembaikan. Ketiga-tiga pemanas boleh dikawal secara bebas.
Ia menggunakan termokopel jenis K dengan kawalan gelung tertutup dan sistem pampasan suhu automatik PID, bersama-sama dengan modul PLC dan suhu, untuk memastikan kawalan suhu yang tepat dengan sisihan ±2 darjah .
S: Bagaimanakah mesin kerja semula Dinghua BGA menjamin keselamatan untuk melindungi pengendali sekiranya berlaku kecemasan?
A: Mesin ini diperakui CE dan dilengkapi dengan butang kecemasan. Selain itu, terdapat amaran suara yang mengaktifkan kira-kira 5 saat sebelum proses pematerian/penyamaratakan selesai. Ia juga menampilkan sistem perlindungan pemadaman kuasa automatik sekiranya berlaku insiden yang tidak normal, dengan kawalan perlindungan pemanasan lampau berganda.
