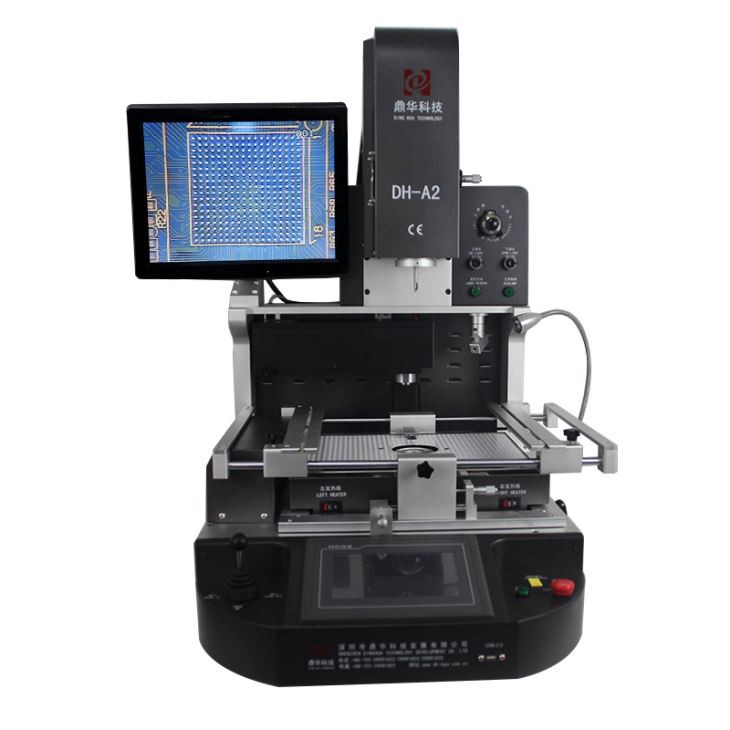

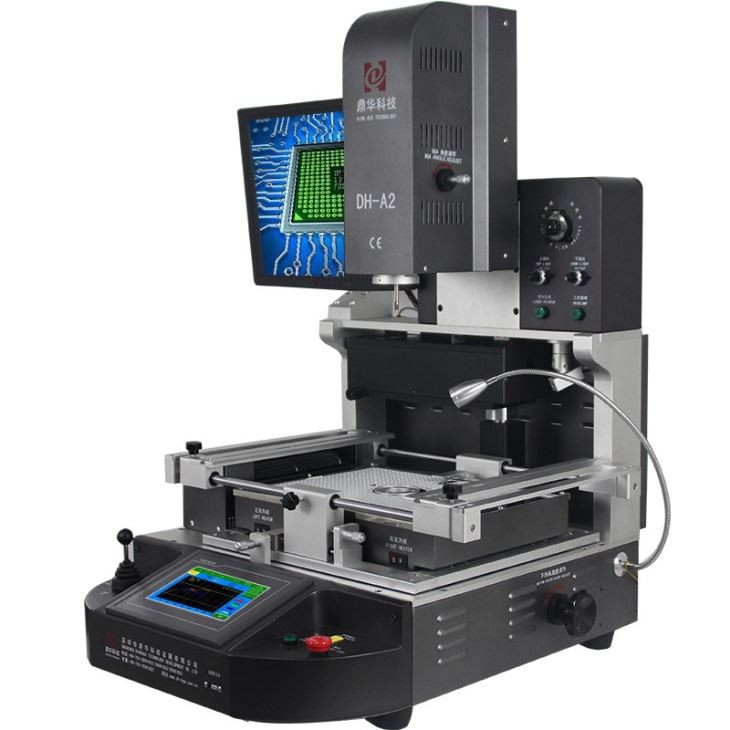

Stesen Pematerian BGA Rework

Stesen pematerian semula BGA

1. Aplikasi Stesen Pemasangan BGA Penjajaran Optik

Boleh membaiki papan induk komputer, telefon pintar, komputer riba, papan logik MacBook, kamera digital, penghawa dingin, TV dan peralatan elektronik lain dari industri perubatan, industri komunikasi, industri automobil, dll.

Solder, reball, desoldering pelbagai jenis cip: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chip.

2. Ciri-ciri Produk Stesen Pemasangan Semula Optik BGA

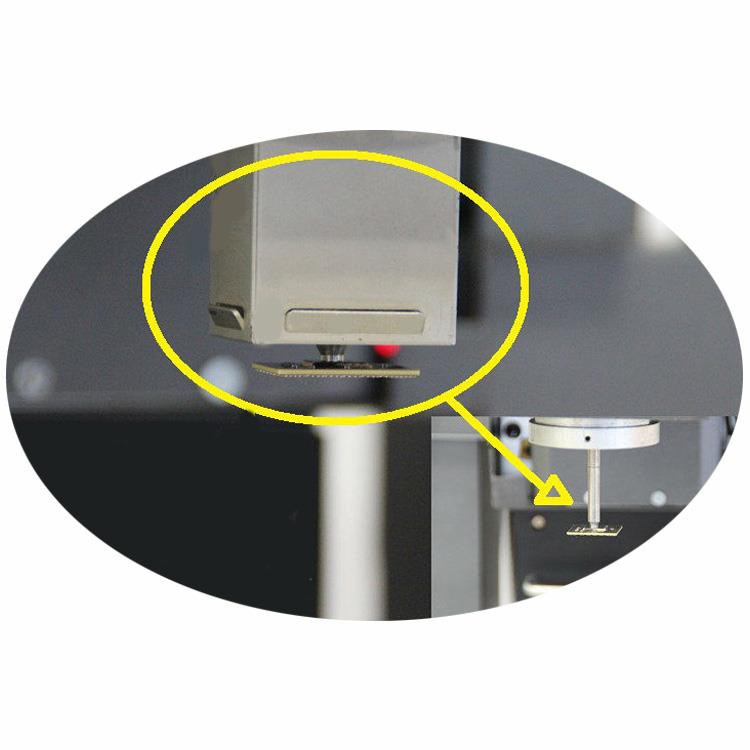

Pena vakum dipasang muncung atas, yang mudah digunakan untuk mengambil, mengganti dan memotong, dll.

Layar monitor, 1080P, 15 inci, yang digunakan untuk penyelarasan ditunjukkan.

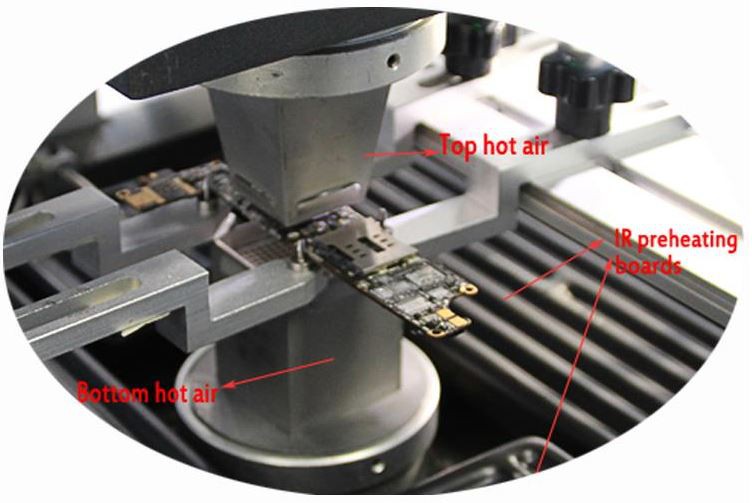

2 pemanas udara panas dan 1 zon pemanasan inframerah, pemanas udara panas untuk pematerian dan pematrian, pemanasan inframerah

agar motherboard besar dipanaskan sehingga menjadikan motherboard terlindung.

Lampu LED yang diimport, 10W, yang cukup terang agar PCB besar dapat dilihat dengan jelas.

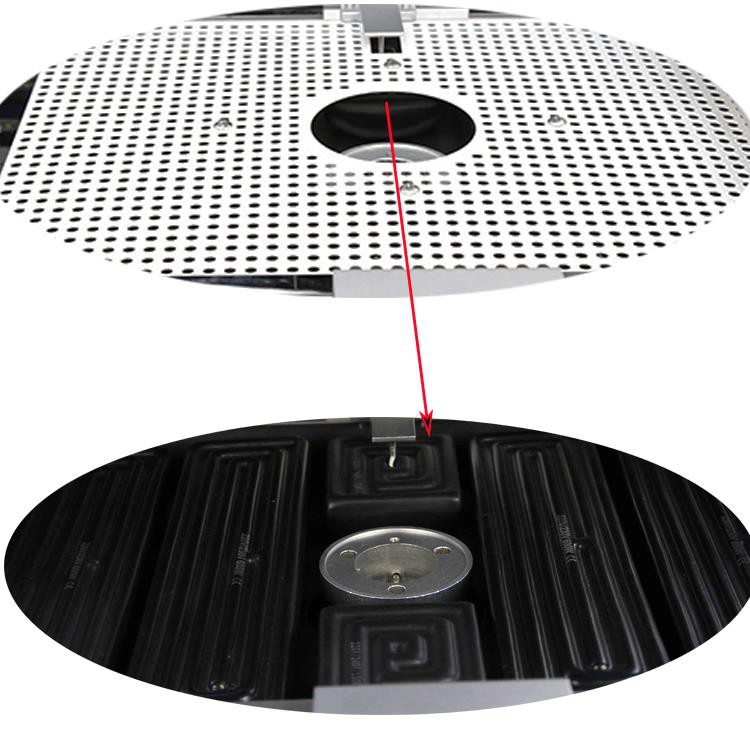

Kandang keluli dipasang di atas zon pemanasan inframerah, yang dapat membuat operator dilindungi daripada cedera,

juga untuk komponen kecil yang tidak jatuh ke dalam, walaupun memanaskan secara merata.

* Kadar pembaikan tahap cip yang berjaya. Kawalan suhu yang tepat dan penjajaran yang tepat pada setiap sendi pematerian.

* 3 kawasan pemanasan bebas memastikan suhu tepat. Sisihan dengan ± 1ºC. Anda boleh menetapkan profil suhu yang berbeza pada skrin berdasarkan papan induk yang berbeza.

* 600 juta piksel kamera CCD asli Panasonic memastikan penjajaran yang tepat pada setiap sendi pematerian.

* Mudah dikendalikan. Tidak ada kemahiran khas yang diperlukan.

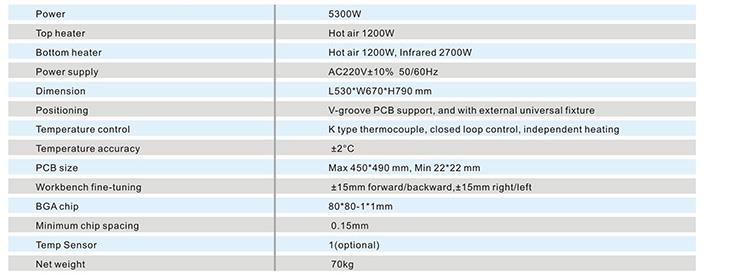

3. Spesifikasi Stesen Pemasangan Semula BGA Optical Alignment

4. Mengapa Memilih Stesen Pemasangan Semula Optimum BGA?

5. Perakuan Stesen Pemasangan Semula BGA Optical Alignment

Untuk menawarkan produk berkualiti, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD adalah yang pertama lulus sijil UL, E-MARK, CCC, FCC, CE ROHS. Sementara itu, untuk meningkatkan dan menyempurnakan sistem kualiti, Dinghua telah lulus pensijilan audit di tempat, ISO, GMP, FCCA, C-TPAT.

6. Mengemas amp GG; Penghantaran Stesen Pemasangan Semula Optimum BGA

7. Penghantaran untukStesen Pemasangan Semula Optik BGA

Kami akan menghantar mesin melalui DHL / TNT / FEDEX. Sekiranya anda mahukan syarat penghantaran yang lain, sila beritahu kami. Kami akan menyokong anda.

8. Syarat Pembayaran

Pindahan bank, Western Union, Kad Kredit.

Beritahu kami jika anda memerlukan sokongan lain.

10. Petua kecil untuk Penjajaran Optik BGA dan stesen kerja semula BGA manual:

Proses pematahan BGA sangat mendalam dan halus, jadi perlu menguasai kemahiran dan langkah yang sesuai agar dapat memberi kesan yang baik. Sebelum mengelas cip BGA, untuk menghilangkan kelembapan, PCB dan BGA harus dipanggang dalam ketuhar suhu tetap pada 80ml 90 ℃ selama 20 jam. Sesuaikan suhu dan waktu penaik mengikut tahap kelembapan. PCB dan BGA tanpa membongkar boleh dikimpal secara langsung. Penting untuk memberi perhatian khusus pada memakai cincin elektrostatik atau sarung tangan antistatik ketika melakukan semua perkara berikut operasi untuk mengelakkan kemungkinan kerosakan pada cip BGA.
Sebelum mengelas cip BGA, cip BGA harus diselaraskan dengan tepat pada pad PCB. Terdapat dua kaedah yang boleh digunakan: penjajaran optik dan penjajaran manual. Pada masa ini, penjajaran manual digunakan terutamanya, iaitu garis pencetakan skrin di sekitar BGA dan pad pada PCB diselaraskan.
Teknik penjajaran BGA dan PCB: dalam proses menyelaraskan BGA dan silkscreen, walaupun bola solder menyimpang dari pad sekitar 30%, ia masih dapat dikimpal jika tidak diselaraskan sepenuhnya. Kerana dalam proses pencairan, bola timah secara automatik akan sejajar dengan pad kerana ketegangan di antara ia dan pad timah. Setelah operasi penjajaran selesai, letakkan PCB di pendakap meja pengembalian BGA dan selamatkan sehingga rata dengan pengembalian BGA jadual. Pilih muncung udara panas yang sesuai (iaitu, ukuran muncung sedikit lebih besar daripada BGA), kemudian pilih lengkung suhu yang sesuai, mulakan kimpalan, tunggu penyelesaian lengkung suhu, penyejukan, kemudian lengkapkan BGA kimpalan.
Dalam proses pengeluaran dan penyahpepijatan, tidak dapat dielakkan untuk menggantikan BGA kerana kerosakan BGA atau alasan lain. Jadual pembaikan BGA juga dapat membongkar BGA. Pembongkaran BGA dapat dianggap sebagai proses terbalik pengelasan BGA. Perbezaannya adalah bahawa setelah lekukan suhu selesai, BGA harus disedut dengan pena vakum, dan alat lain, seperti pinset, tidak digunakan untuk mengelakkan kerosakan pad dengan menggunakan terlalu banyak kekuatan. PCB BGA yang dikeluarkan dikeluarkan untuk keluarkan timah semasa panas, jadi mengapa mesti dikendalikan semasa panas? Oleh kerana PCB panas setara dengan fungsi pemanasan, ia dapat memastikan kerja membuang timah lebih mudah. Garis tinsuction digunakan di sini, jangan gunakan kekuatan yang terlalu banyak dalam operasi, agar tidak merosakkan pad, setelah memastikan pad pada PCB rata, anda dapat memasuki operasi pengelasan BGA.
BGA yang dikeluarkan dapat dikimpal lagi. Tetapi bola perlu ditanam sebelum dikimpal lagi. Tujuan menanam bola adalah menanam semula bola timah pada alas BGA, yang dapat mencapai susunan yang sama dengan BGA yang baru.
Dengan kemahiran di atas proses pengelasan dan pembongkaran BGA, akan ada sedikit jalan memutar dalam cara pertumbuhan kimpalan, dan hasilnya akan lebih cepat dan lebih cekap. Saya harap perkongsian pengalaman dalam artikel ini akan memberi anda inspirasi untuk pengelasan BGA dan pembongkaran.
