Sistem Pematerian SMT Inframerah DH-A2
1. HD CCD Sistem Penjajaran Optik untuk Posisi2.Superior Fungsi Keselamatan Dengan Perlindungan Kecemasan3.Top Pemanasan kepala dan kepala pemasangan 2 dalam 1 Design4.Top Aliran Udara boleh laras untuk memenuhi permintaan mana -mana cip
Description/kawalan

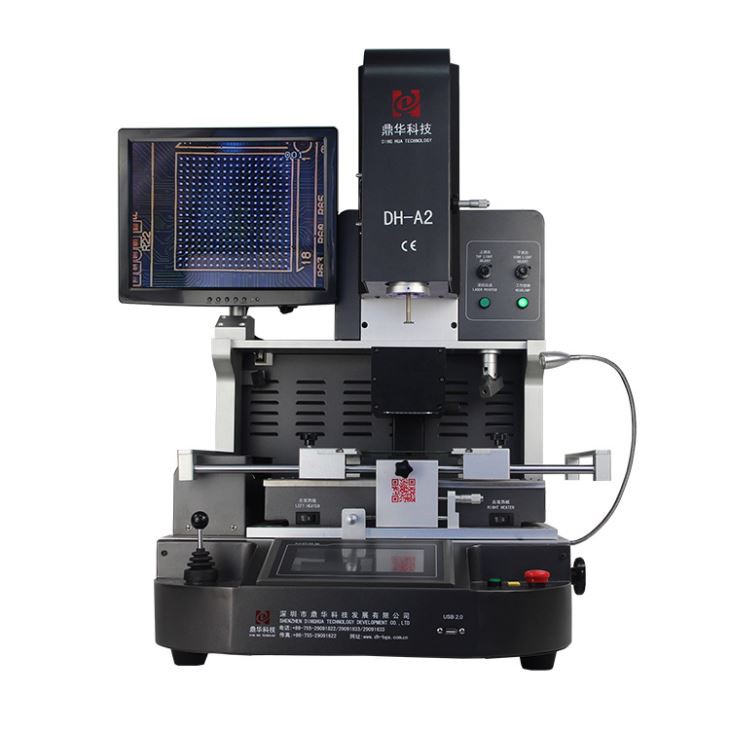

Sistem Pematerian SMT Inframerah DH-A2
DH -A2 dari Shenzhen Dinghua Technology adalah stesen semula SMT SMT yang disesuaikan dengan telefon bimbit, komputer riba, konsol permainan, dan pembaikan motherboard elektronik. Ia mengintegrasikan:
- Pemanas udara panas atas dan bawah (≈ 1,200 w setiap)
- Zon pra -pemanasan inframerah bawah (≈ 2,700-3, 000 W) walaupun pemanasan PCB dan komponen
- Sistem penglihatan dengan kamera CCD dan kedudukan laser pilihan untuk penjajaran yang tepat.
- HMI PC / PLC & Touchscreen Industri Terbenam, menyokong mod auto / manual, pickup vakum, penderiaan kedudukan, penyimpanan & analisis profil
|
Spesifikasi
|
|||
|
1
|
Jumlah kuasa
|
5300w
|
|
|
2
|
3 pemanas bebas
|
Air panas atas 1200W, udara panas yang lebih rendah 1200W, pemanasan inframerah bawah 2700W
|
|
|
3
|
Voltan
|
AC220V ± 10% 50/60Hz
|
|
|
4
|
Bahagian elektrik
|
7 '' Skrin sentuh + Modul Kawalan Temp Intelligent Precision Tinggi + Pemandu Motor Stepper + Paparan PLC + LCD + Sistem CCD Optik Resolusi Tinggi + Posisi Laser
|
|
|
5
|
Kawalan suhu
|
K-sensor tertutup gelung + PID pampasan temp automatik + modul temp, ketepatan temp dalam ± 2 darjah.
|
|
|
6
|
Kedudukan PCB
|
V-Groove + Perlawanan Universal + Shelf PCB Movable
|
|
|
7
|
Saiz PCB yang berkenaan
|
Max 370x410mm min 22x22mm
|
|
|
8
|
Saiz BGA yang berkenaan
|
2x2mm ~ 80x80mm
|
|
|
9
|
Dimensi
|
600x700x850mm (l*w*h)
|
|
|
10
|
Berat bersih
|
64 kg
|
|
Ciri -ciri Lanjutan
① Aliran udara panas atas boleh diselaraskan untuk memenuhi keperluan pelbagai cip.
② Menyokong desoldering, pemasangan, dan pematerian automatik.

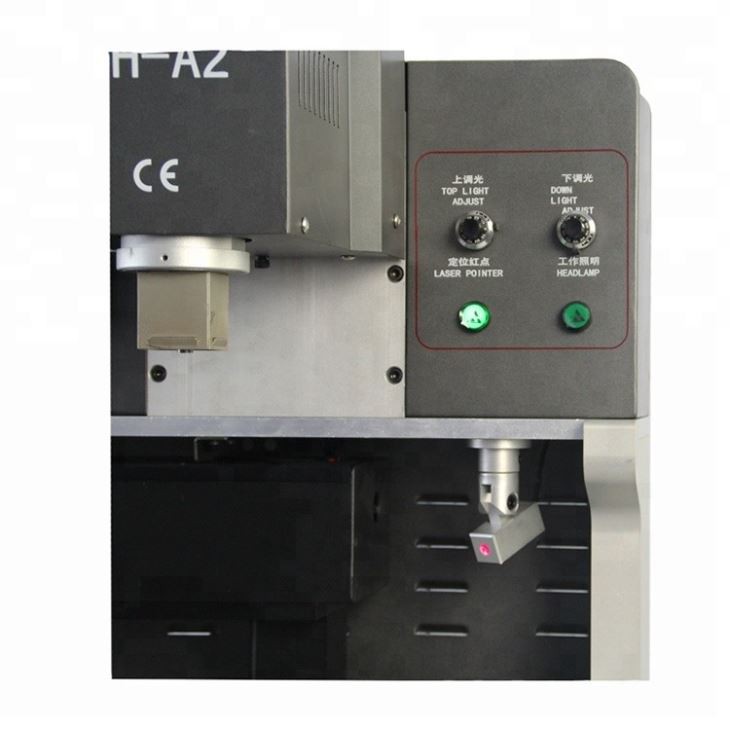

③ Sistem kedudukan laser terbina dalam untuk penjajaran PCB yang cepat.
④ Sistem pemanasan inframerah dengan tiga pemanas bebas.
⑤ Ketua pemasangan termasuk peranti pengesanan tekanan terbina dalam untuk mengelakkan kerosakan PCB.
⑥ Vakum terbina dalam di kepala pemasangan secara automatik mengambil cip BGA selepas desoldering selesai.
- Mesin: 1 set
- Semua dibungkus dalam kes -kes kayu yang stabil dan kuat, sesuai untuk import dan eksport.
- Nozzle atas: 3 pcs (31*31mm, 38*38mm, 41*41mm) Nozzle bawah: 2pcs (34*34mm, 55*55mm)
- Beam: 2 pcs
- Tombol Plum: 6 pcs
- Perlawanan Unicersal: 6 pcs
- Sokongan Skru: 5 pcs
- Pena berus: 1 pcs
- Cawan vakum: 3 pcs
- Jarum Vacuum: 1 pcs
- Tweezer: 1 pcs
- Temp Sensor Wire: 1 pcs
- Buku arahan profesional: 1 pcs
- CD mengajar: 1 pcs
