Mesin Reballing QFN IC Automatik Tinggi Untuk PCBA

1. Arahan produk



CCD Optik dan penyuap cip:

1. CCD optik berjalan secara automatik untuk pengimejan pada skrin paparan

2. Penyumpan cip boleh dijalankan untuk menggantikan komponen atau mengambil daripada

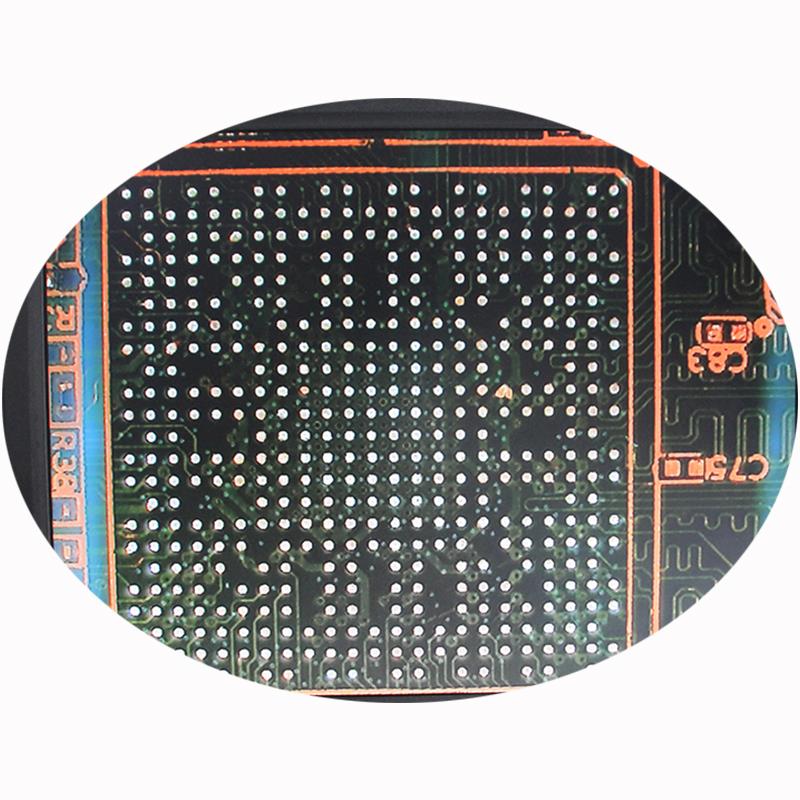

Paparkan skrin untuk pengimejan

1. 15 inci, HD untuk komponen dengan titik pateri 0.1*0.1mm diimej pada

2. terdiri daripada RGR, satu warna untuk komponen, satu warna untuk motherboard.

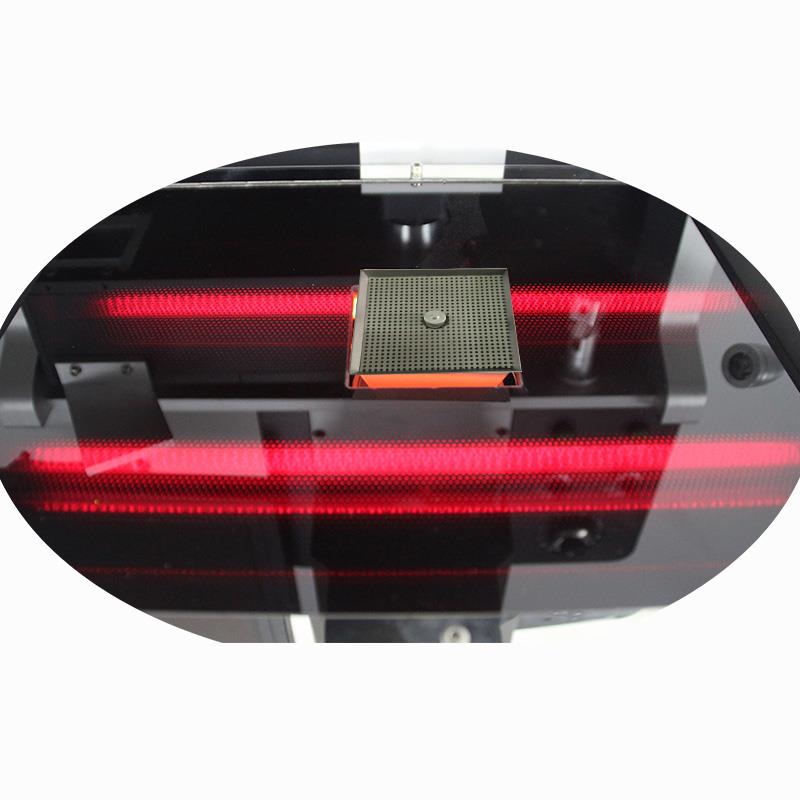

Zon prapemanasan IR yang besar untuk kebanyakan papan utama

1. Perisai kaca untuk IR, yang menjadikan tenaga manusia dan komponen dilindungi

2. Suhu sekata pada keseluruhan papan induk.

Butang atau tombol boleh laras

1. Butang aliran udara atas dilaraskan untuk pematerian mikrocip

2. Lampu atas/bawah dilaraskan untuk imej yang dikosongkan pada skrin monitor.



Kayu bedik untuk kepala atas dilaraskan

1. apabila manual, kepala atas boleh digerakkan ke atas atau ke bawah olehnya

2. Yang pertama untuk menetapkan kedudukan PCBA, ia perlu digunakan.

Antara muka operasi pada skrin sentuh

1. Satu kunci untuk dimulakan sehingga pematerian atau penyamarataan selesai

2. menukar atau menyimpan adalah mudah untuk ditetapkan.



Parameter mesin bola semula:



Bekalan kuasa	110~250V 50/60Hz
kuasa	5400W
Sistem CCD optik automatik	secara automatik keluar dan kembali dengan penyuap cip
Bekalan kuasa	Meanwell, sebagai jenama terkenal
Motor kipas penyejuk	Taida buatan Taiwan
Skrin sentuh	MCGS, sensitif dan HD
Komponen yang digunakan	BGA, IC, QFN, POP dll.
Ruang min	0.15mm

Soalan Lazim Mesin bebola semula QFN IC automatik tinggi untuk PCBA pematerian dan penyahpaterian komputer

S: apakah voltan yang boleh saya gunakan?

A: dari 110V ~ 250V, pilihan untuk kegunaan negara yang berbeza.



S: apakah yang boleh saya lakukan pada mesin bebola semula BGA?

A: pematerian, penyamarataan untuk komponen, seperti, BGA, QFN, IC dan POP dan sebagainya.



S: di mana ia dihasilkan?

J: Dibuat di China-- kos efektif dan berkualiti tinggi



S: Apa lagi yang boleh dibuat oleh kilang anda?

A: kecuali stesen kerja semula BGA, kami juga boleh mengeluarkan mesin pengunci skru automatik, stesen pematerian dll.



Pengetahuan berkaitan mesin bebola semula IC QFN automatik untuk PCBA pematerian dan penyahpaterian komputer

Tujuan kursus kimpalan adalah untuk menyediakan operator dengan tanggapan lanjutan mengenai semua teknik kimpalan moden

menggunakan pengimpal manual, pengimpal udara panas,Pengimpal IR, pemanas awal. Kursus ini dicirikan oleh bahagian teori dan amalan di mana pelajar bolehsegera bereksperimen dengan semua jeniskimpalan ditunjukkan dalam program.

Evolusi komponen elektronik telah menjadi semakin kritikal, mempersembahkan komponen elektronik yang semakin kecil

penampilan dalam bungkusan dan dengan pin tinggimengira; garis panduan pembangunan ini telah membawa kepada pembangunan

kerja semula yang semakin kompleks (dan mahal).sistem. Contoh biasa diberikan oleh BGApakej dan

versi µBGA dan CSP masing-masing yang menimbulkan masalah pada tahap pemeriksaan sambungan kimpalan, yang kebolehpercayaannya

menjadi tidak menentudengan kemungkinan pembentukan kekosongan. Kualiti kimpalan manual bergantung kepada pembolehubah yang berbeza, kapasiti pengendali, kualiti wayar, kebaikan dan kecekapanstesen kimpalan. Kimpalan manual juga dipengaruhi oleh evolusi dunia teknologi yang mengelilinginya dan ia mesti bertindak balas dengan sentiasa inovatif.penyelesaian. Dalam

operasi kimpalan manual, sentiasa ada hubungan sebab-akibat yang rapat yang menghubungkan keupayaan pengendali dan prestasi kimpalan atau kerja semulastesen. Malah stesen kimpalan terbaik tidak boleh berbuat apa-apa terhadap pengendali tanpa kemahiran. Sebaliknya, pengendali yang mempunyai kemahiran dan pendidikan, dengan kimpalan yang sangat baiksistem, mampu mengolah semula walaupun kes yang paling terdesak, tidak akan dapat mengimbangi jurang yang menjana proses kerana objektif proses adalah yang pertama-lulus hasil dan pulih semasa kerja semula adalah kos dan bukan tambah. Walau bagaimanapun, tahap teknologi tinggi

daripada peralatan yang digunakan menyumbang kepada hasil yang positifoperasi kerana ia membenarkan kawalan yang baik ke atas kebanyakan

pembolehubah yang terlibat. Ini pada dasarnya adalah salah satu motivasi yang telah mendorong ke arah stesen dengan cemerlang

persembahan.

satu lagi ialah keperluan untuk mempunyai sistem yang cekap. Pemindahan haba yang cekap membolehkan kimpalan berulang, dengan tahap suhu yang stabil, tanpa ayunan disebabkan olehpemulihan kuasa haba. Dalam operasi kerja semula, empat

fasa boleh dikenal pasti: penyamarataan dan penyingkiran komponen, pembersihan pad, kedudukan

komponen baru dan kimpalannya. Dalam kes komponen kompleks seperti yang dimiliki oleh tatasusunan kawasan

keluarga, serigrafi atau pendispensan pes pateri jugadiperlukan. Salah satu masalah utama yang dihadapi pada peringkat operasi ialah penempatan stensil mini yang digunakan untuk mendepositkan tampal pada pad komponen yang diolah semula.

Operasi ini, jika tidak dijalankan dengan betul, juga menjejaskan fasa lebur semula dan pembentukan sendi yang seterusnya. Kesukaran praktikal lain berlaku secara langsung dalam pembaikanproses dan diperoleh daripada pertambahan bilangan terminal dan pengurangan kadarnya. Selalunya PCB juga mengecil dalam saiz, mengurangkan lebih banyak ruang berguna untukcampur tangan dengan risiko mengganggu komponen sekeliling.
