Pembaikan telefon bimbit stesen pematerian BGA
Ciri -ciri: Visi Split, Pematerian Automatik dan Desoldering, Sistem Penjajaran CCD yang Diimport, Sistem Pengawal Bebas, dan lain -lain .
Description/kawalan

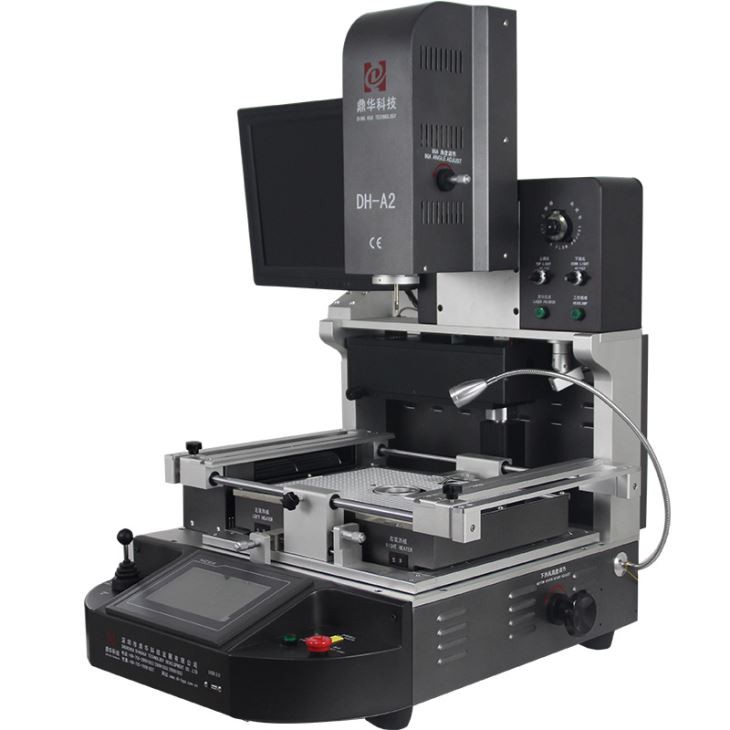

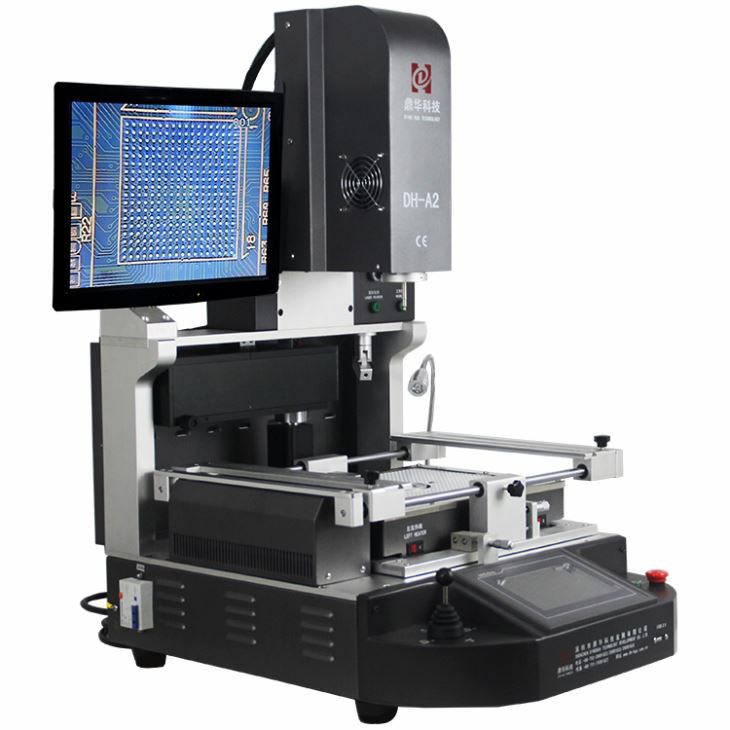

Model Model DH-A2 BGA Soldering Station untuk Pembaikan Telefon Bimbit

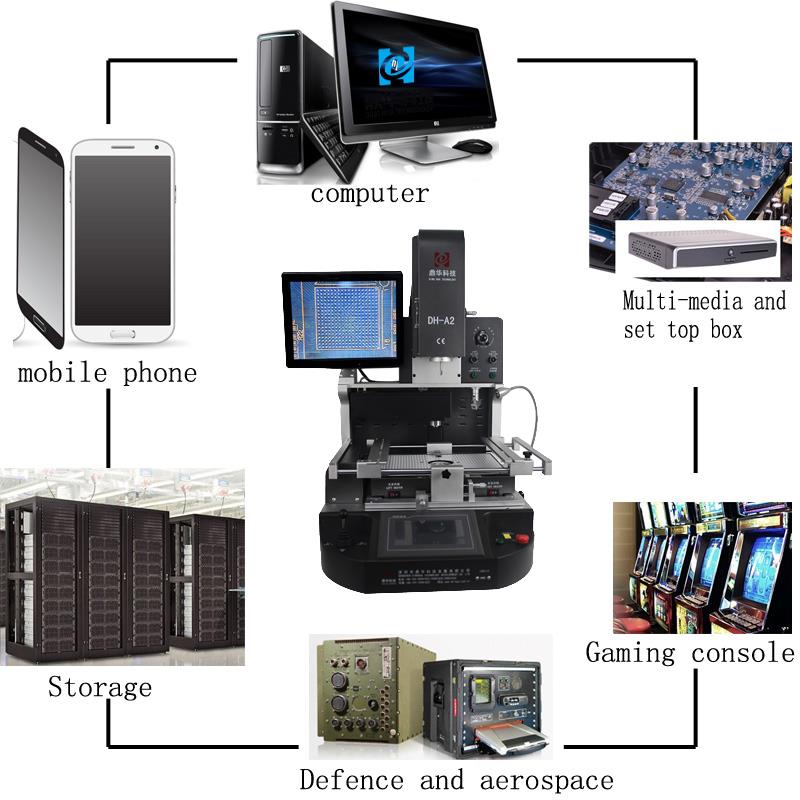

Ia digunakan secara meluas dalam komputer, telefon bimbit, peranti multimedia, dan kotak set-top, serta dalam produk ketenteraan seperti peluru berpandu, pesawat, dan sistem radar .
A Stesen pematerian BGA untuk pembaikan telefon bimbitadalah mesin kerja semula khusus yang direka untuk cip BGA (solder grid array) yang tepat dan tepat pada papan logik telefon bimbit . Ia biasanya termasuk:
- Udara panas atau modul pemanasan inframerah (atas + bawah atau pra -heat IR)
- Kawalan suhu gelung tertutup PID
- Pengambilan vakum pilihan untuk pengendalian cip
- Visi CCD atau sistem penjajaran laser untuk kedudukan cip
- Paparan skrin LCD atau sentuh untuk kawalan suhu dan pratetap
parameter
| Bekalan kuasa | 110 ~ 250V 50/60Hz |
| penilaian kuasa | 5400W / 20A |
| Palam kuasa | pilihan mengikut keperluan yang berbeza |
| Penjajaran |
Visi Split, Penyesuaian Mikrometer, Monitor HD pengimejan |
| Saiz PCB tersedia | 20*20 ~ 430*450mm |
| Saiz komponen tersedia |
1*1 ~ 80*80mm |
| Model kerja | pematerian, desoldering, dan kedudukan |
| tekanan pemasangan | ＜ 0.2N |
| ketepatan pemasangan | 0.01mm |
| Ketepatan suhu | 1 darjah |
| Dimensi | 600*700*850mm |
| Berat | 70kg |
Perincian pembaikan telefon bimbit BGA Soldering Station DH-A2

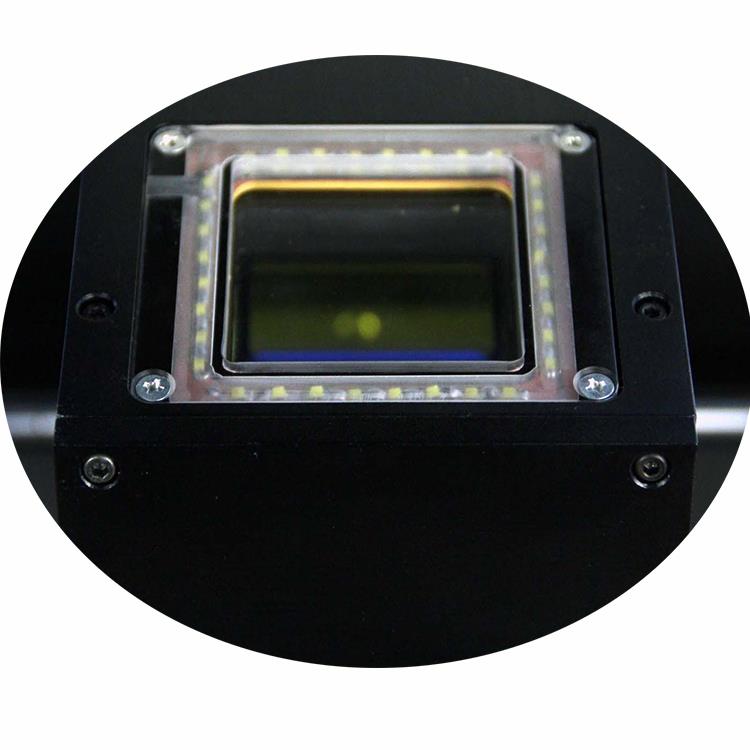

Pantau skrin dan sistem penjajaran CCD optik, mudah dan cekap untuk meletakkan komponen di kedudukan yang betul
papan induk .

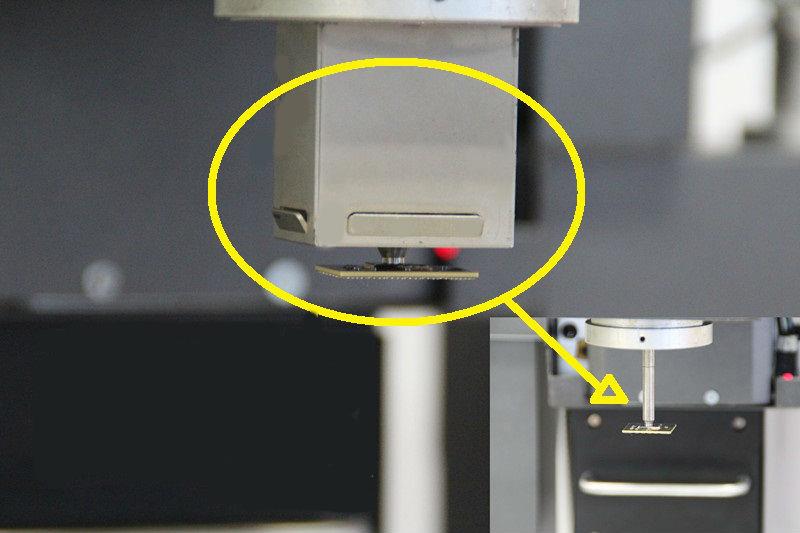

Cip yang dijemput untuk pematerian, desoldering atau kedudukan, salah satu model adalah OK,Sistem ini secara automatik akan masuk ke langkah seterusnya .

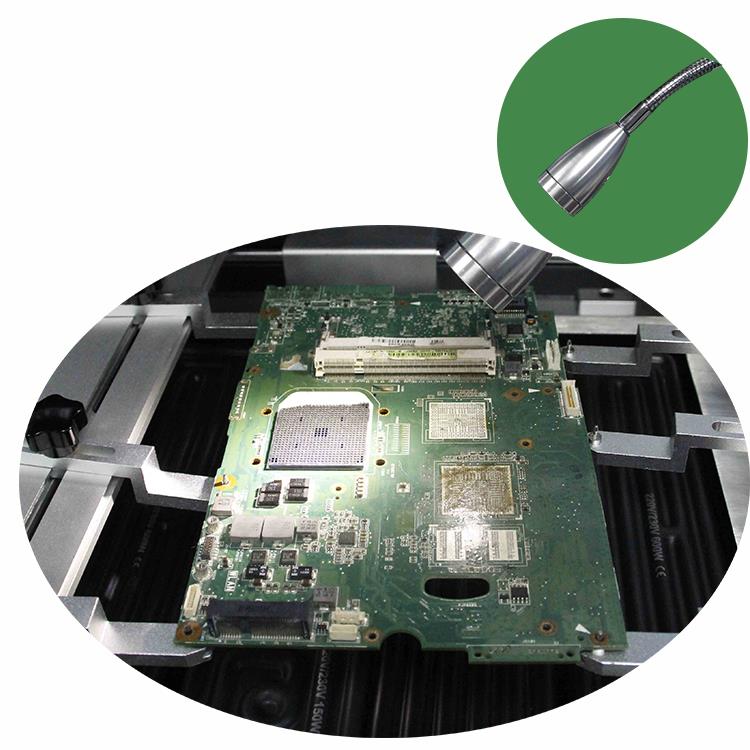

LED terang boleh fleksibel untuk kedudukan yang berbeza pada PCB, yang memastikanBekerja mudah dengan mudah .

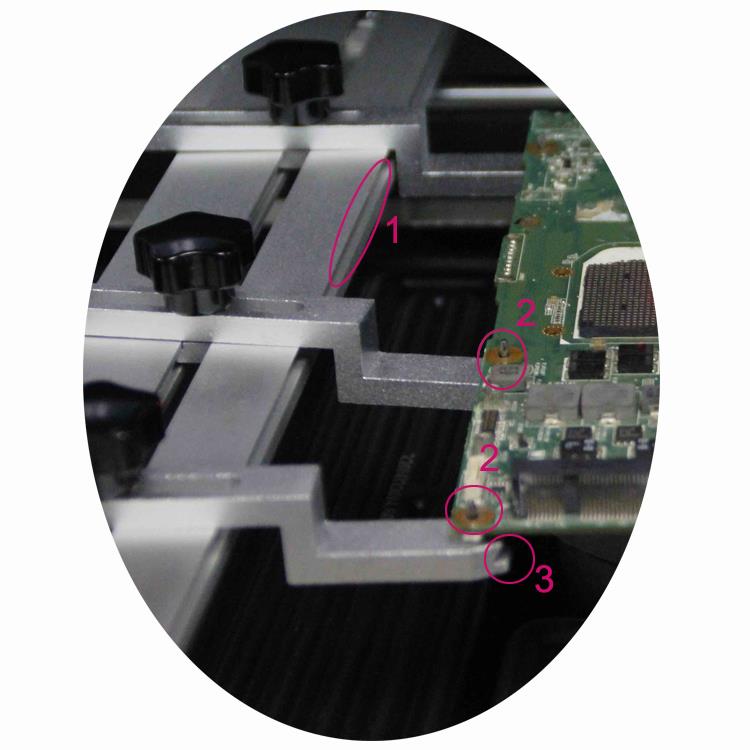

Tidak kira PCB dengan apa -apa bentuk boleh diperbaiki di meja kerja seperti di bawahuntuk pematerian dan desoldering .
Ciri-ciri stesen pematerian BGA DH-A2
- Komputer perindustrian tertanamDengan antara muka manusia mesin-mesin sentuh tinggi (HMI), kawalan PLC, dan analisis lengkung masa nyata . ia memaparkan kedua-dua tetapan dan lengkung suhu sebenar dalam masa nyata dan membolehkan analisis dan pembetulan lengkung .
- Kawalan gelung Tertutup K-Jenis K-Jenis TinggiDengan sistem pampasan suhu automatik . yang diintegrasikan dengan PLC dan modul suhu, ia memastikan kawalan suhu yang tepat dengan sisihan ± 1 darjah . antara muka pengukuran suhu luaran membolehkan pengesanan suhu yang tepat dan analisis yang tepat dan pembetulan kurva suhu yang diukur .
- Sistem kawalan gerakan langkahUntuk operasi stabil, boleh dipercayai, selamat, dan cekap . Sistem penjajaran video digital ketepatan tinggi diadopsi . Posisi PCB menggunakan alur berbentuk V dan tempat duduk gelongsor linear, yang membolehkan pelarasan halus atau cepat saiz .
- Perlawanan sejagat yang fleksibel dan boleh ditanggalkanMelindungi PCB, menghalang kerosakan kepada komponen yang dipasang di tepi, dan mengelakkan ubah bentuk PCB . Ia serasi dengan pelbagai saiz pakej BGA untuk ReWork .
- Dilengkapi dengan muncung udara pelbagai aloi, yang boleh berputar dan diposisikan 360 darjah . mudah dipasang dan menggantikan .
- Thezon pemanasan atas dan bawahdibahagikan kepada tiga zon suhu terkawal secara bebas . zon-zon ini secara serentak boleh melakukan kawalan suhu pelbagai peringkat, memastikan hasil pematerian optimum di seluruh kawasan pemanasan yang berbeza . suhu pemanasan, masa, kadar ramp, penyejukan, dan tetapan vakum semua boleh diselaraskan melalui unit paparan.
Pembungkusan dan penghantaran
- Pembungkusan: Kotak papan lapis (tidak diperlukan pengasapan), dengan padding buih dalaman dan bar bertetulang .
- Dimensi: 82 × 77 × 87 cm
- Berat kasar110 kg
Pilihan Penghantaran: DHL, TNT, UPS, FEDEX, Penghantaran Udara, Pengangkutan Laut, atau Lines Logistik Khas Lain, mengikut Keperluan Pelanggan .
