Mesin Kerja Semula BGA Skrin Sentuh IR

Mesin kerja semula bga skrin sentuh IR Pratonton pantas:

DH-A1L SMD REWORK MACHINE dilengkapi dengan fungsi penentududukan laser, boleh dengan cepat Meletakkan pada Cip BGA

dan motherboard.Jika anda sedang mencari stesen kerja semula bga untuk membaiki telefon bimbit, tahniah! Awak dah jumpa

kilang asal. Dinghua, mungkin jenama terbaik stesen kerja semula bga di seluruh dunia.



1. Spesifikasi



Spesifikasi
1	kuasa	4900W
2	Pemanas atas	Udara panas 800W
3	Pemanas bawah Pemanas besi	Udara panas 1200W, Inframerah 2800W 90w
4	Bekalan kuasa	AC220V±10%50/60Hz
5	Dimensi	640*730*580mm
6	Kedudukan	V-groove, sokongan PCB boleh dilaraskan ke mana-mana arah dengan lekapan universal luaran
7	Kawalan suhu	Termokopel jenis K, kawalan gelung tertutup, pemanasan bebas
8	Ketepatan suhu	±2 darjah
9	saiz PCB	Maks 500*400 mm Min 22*22 mm
10	Cip BGA	2*2-80*80mm
11	Jarak cip minimum	0.15mm
12	Penderia Suhu Luaran	1 (pilihan)
13	Berat bersih	45kg



2.Aplikasi stesen kerja semula BGA DH-A1L

Penggunaan Aplikasi untuk Stesen Kerja Semula BGA

Stesen kerja semula BGA mempunyai beberapa aplikasi berbeza dalam dunia pembaikan dan pengubahan PCB. Berikut adalah beberapa daripada

aplikasi yang paling biasa.

Peningkatan: Peningkatan adalah salah satu sebab paling biasa untuk kerja semula. Juruteknik mungkin perlu menukar bahagian atau menambah

kepingan dinaik taraf kepada PCB.

Bahagian yang rosak: PCB boleh mempunyai pelbagai bahagian yang rosak yang mungkin memerlukan kerja semula. Sebagai contoh, pad boleh rosak semasa

Penyingkiran BGA, sebarang bilangan bahagian boleh rosak haba atau mungkin terdapat terlalu banyak kekosongan sambungan pateri.

Pemasangan yang rosak: Pelbagai kesilapan boleh berlaku semasa proses kerja semula. Sebagai contoh, PCB mungkin tidak betul

Orientasi BGA atau profil terma kerja semula BGA yang kurang dibangunkan. Jika ini berlaku, PCB mungkin perlu menjalani

kerja semula selanjutnya untuk menangani pemasangan yang rosak.

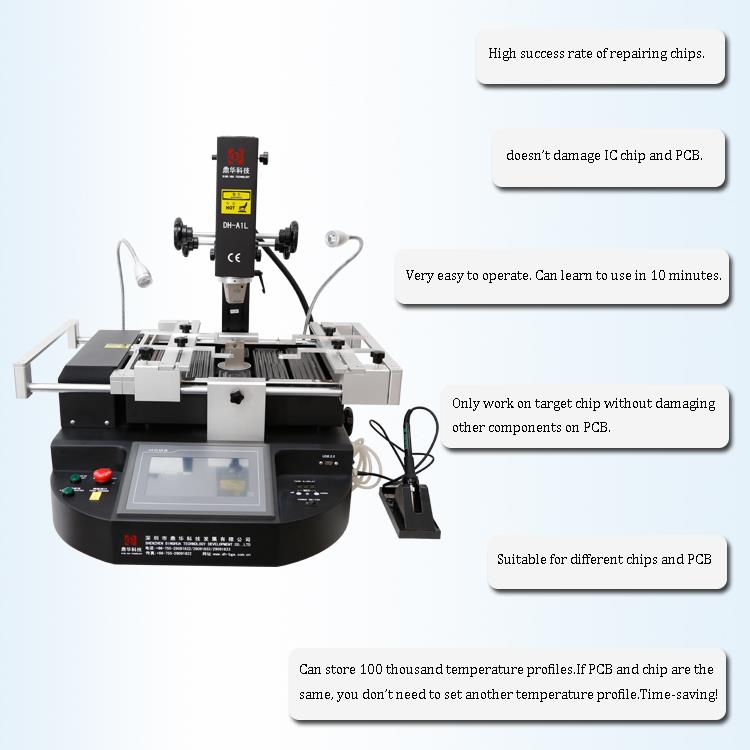

3. Mengapa anda perlu memilih stesen kerja semula BGA DH-A1L?





4. Pengetahuan Berkaitan:

Tatasusunan grid bola (BGA) ialah sejenis pembungkusan pelekap permukaan (pembawa cip) yang digunakan untuk litar bersepadu. BGA

pakej digunakan untuk memasang peranti seperti mikropemproses secara kekal. BGA boleh menyediakan lebih banyak sambungan

pin daripada yang boleh diletakkan pada pakej dwi dalam talian atau rata. Seluruh permukaan bawah peranti boleh digunakan, bukannya

hanya perimeter. Petunjuk juga secara purata lebih pendek daripada jenis perimeter sahaja, yang membawa kepada prestasi yang lebih baik

pada kelajuan tinggi.



Pematerian peranti BGA memerlukan kawalan yang tepat dan biasanya dilakukan oleh proses automatik. Peranti BGA tidak sesuai

untuk pemasangan soket.

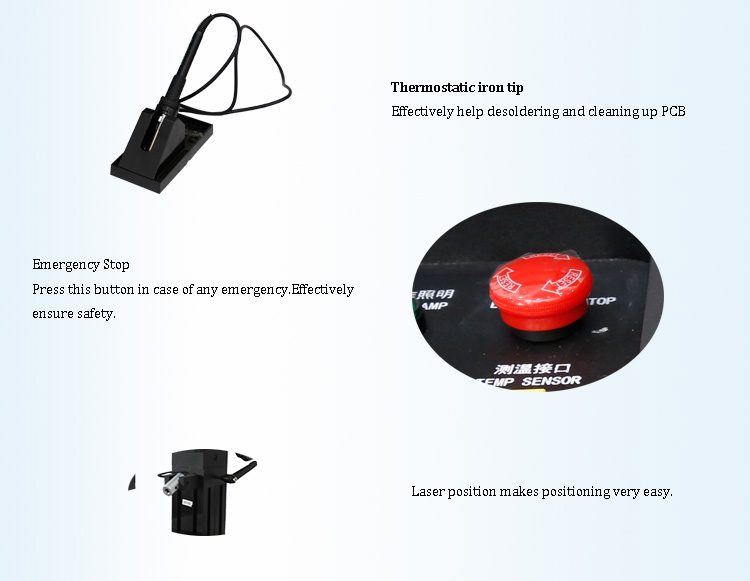

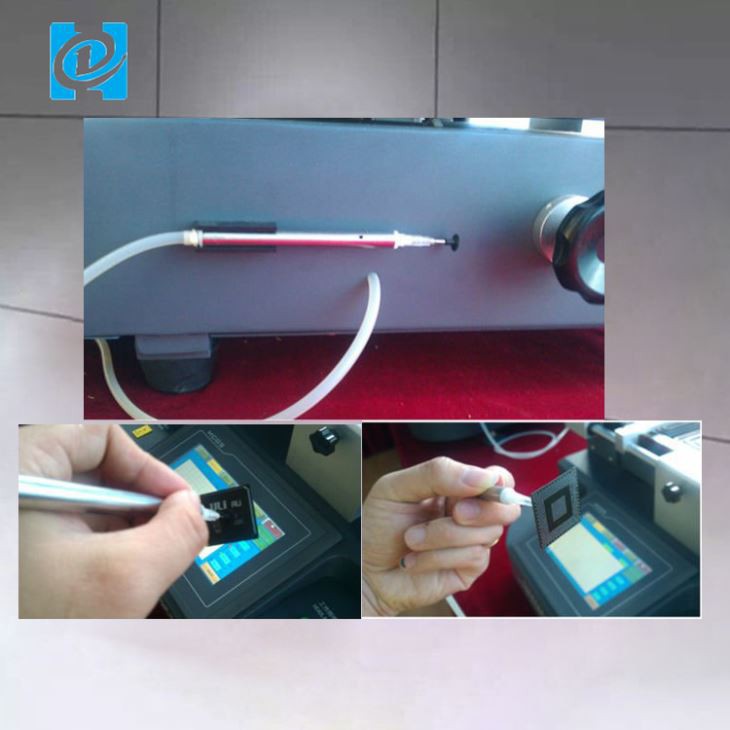

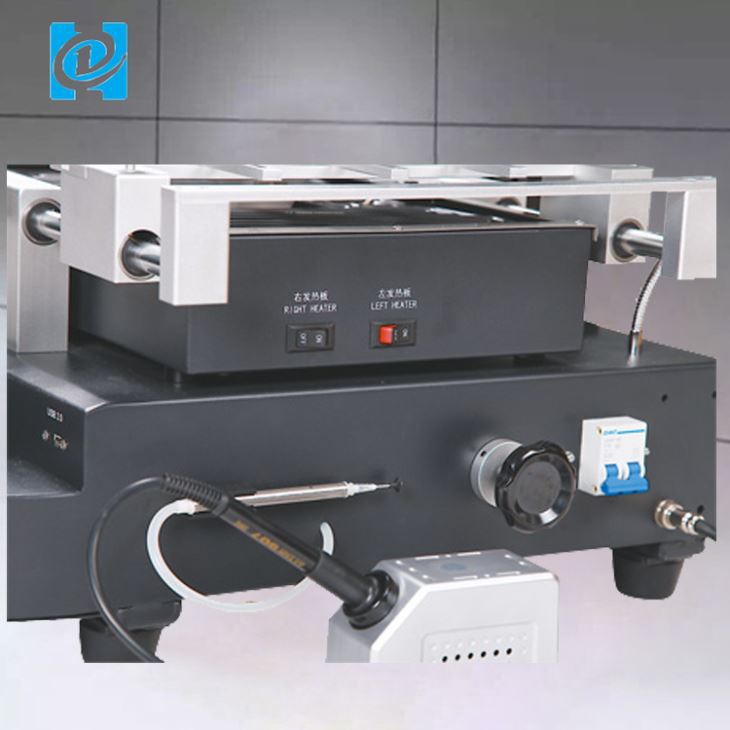

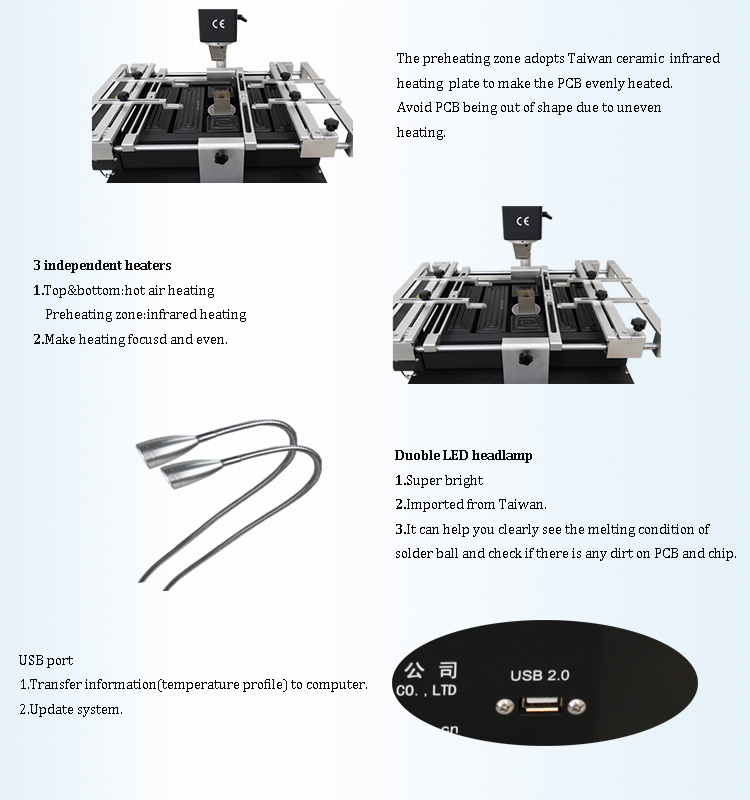

5. Imej Terperinci DH-A1L BGA REWORK STATION





6. Butiran pembungkusan & penghantaran DH-A1L BGA REWORK STATION







Butiran penghantaran DH-A1L BGA REWORK STATION

Penghantaran:

1.Penghantaran akan dilakukan dalam tempoh 5 hari bekerja selepas menerima pembayaran.

2. Penghantaran cepat melalui DHL, FedEX, TNT, UPS dan cara lain termasuk melalui laut atau udara.







8.Item yang serupa

stesen kerja semula bga

mesin pembaikan mudah alih

stesen kerja semula cipset BGA telefon bimbit

stesen kerja semula chipset pc tablet

stesen kerja semula penghala

komputer riba sistem pembaikan chipset BGA

chipset telefon pintar Sistem pematerian pembaikan BGA

Mesin pematerian pembaikan BGA

Mesin kimpalan chipset BGA

Stesen pembaikan BGA

Stesen nyahpematerian BGA





9. Nota

Seperti yang kita semua tahu sekarang, Playstation 3 (PS3) boleh mengalami Yellow Light of Death (YLOD) yang digeruni dan Xbox 360 boleh ditimbulkan dengan isu tersebut.

dipanggil Cincin Merah Kematian (RROD). Ini berlaku disebabkan oleh kecacatan pengeluar semasa membuat papan dan tidak mengambil kira jumlah haba yang besar

dihasilkan semasa bermain dengan sistem untuk jangka masa yang lama.

Disebabkan oleh tekanan haba pada GPU (cip grafik yang mengawal semua visual mewah dalam permainan anda), pateri yang membentuk sambungan antara cip dan

papan akhirnya pecah. Dengan rehat ini, sistem anda akan membuang ralat Blinking Light of Death yang digeruni itu. Pembaikan Kaedah Reball - Pembaikan bola semula adalah sama

prosedur sebagai aliran semula, tetapi dengan beberapa langkah lagi yang terlibat. Daripada hanya memanaskan cip dan membiarkan pateri di bawahnya cair, cip itu dipanaskan ke

titik di mana ia boleh dikeluarkan dari papan.

Kini apabila cip dialih keluar, terdapat kira-kira 200+ mata pateri kecil yang perlu dibersihkan dengan besi pematerian. Oh, dan apatah lagi anda mesti

bersihkan papan kerana ia juga mengandungi 200+ mata pateri yang tinggal daripada sisa. Selepas semua itu dibersihkan, anda kini perlu menjajarkan 200+ bebola pateri kecil ke atas

cip dengan stensil dan pelekap khas. Mengatakan itu mudah, tetapi melakukannya tidak. Ini sahaja adalah bahagian yang paling menjengkelkan dan memakan masa dalam bola semula semasa anda menuangkan massa

sejumlah bola pada stensil dengan harapan setiap bola 200+ itu diletakkan dengan betul pada cip. Selepas melakukan itu, anda perlu mengeluarkan stensil dan di sana

akan sentiasa ada beberapa bola yang tersingkir dari tempat yang anda perlu cari.

Setelah itu selesai, cip sahaja perlu dipanaskan sehingga 200+ bebola cair pada cip dan kekal di sana. Selepas itu anda tunggu ia sejuk. Kemudian, awak

letakkan semula pada papan dan panaskan semula untuk mencairkan cip pada papan induk. Dan kini anda mempunyai sistem reballed! Kadang-kadang ia boleh menjadi sangat mengecewakan jika

walaupun satu bola tidak sejajar.
