Kerja Semula LGA
1. LGA ialah Land Grid Array iaitu sejenis teknologi pakage;2. Tidak perlu mematangkan PCBa kecilnya di LGA;3. Keseluruhan LGA akan dikeluarkan secara automatik menggunakan jig khas;4. Lebih baik melindungi LGA daripada menjadi panas.
Description/kawalan

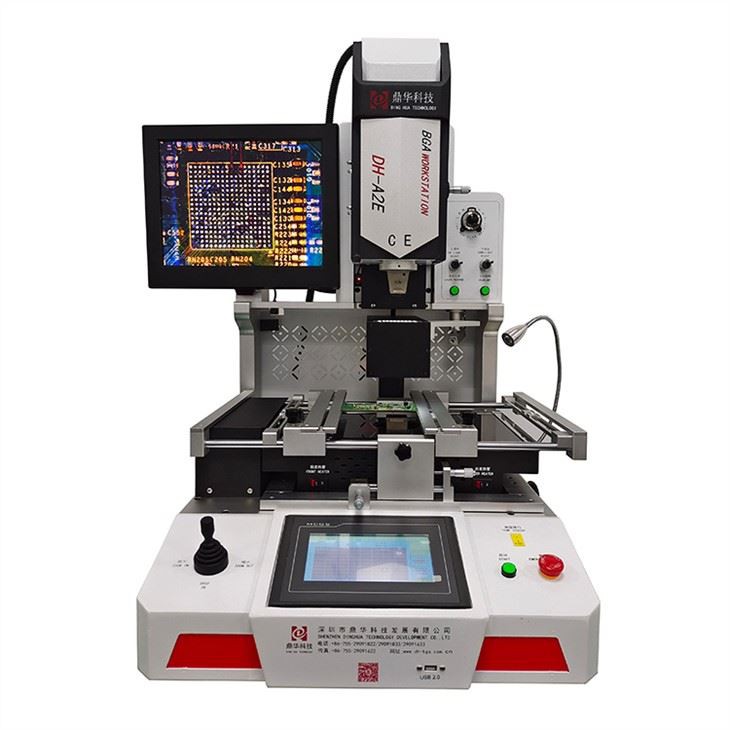

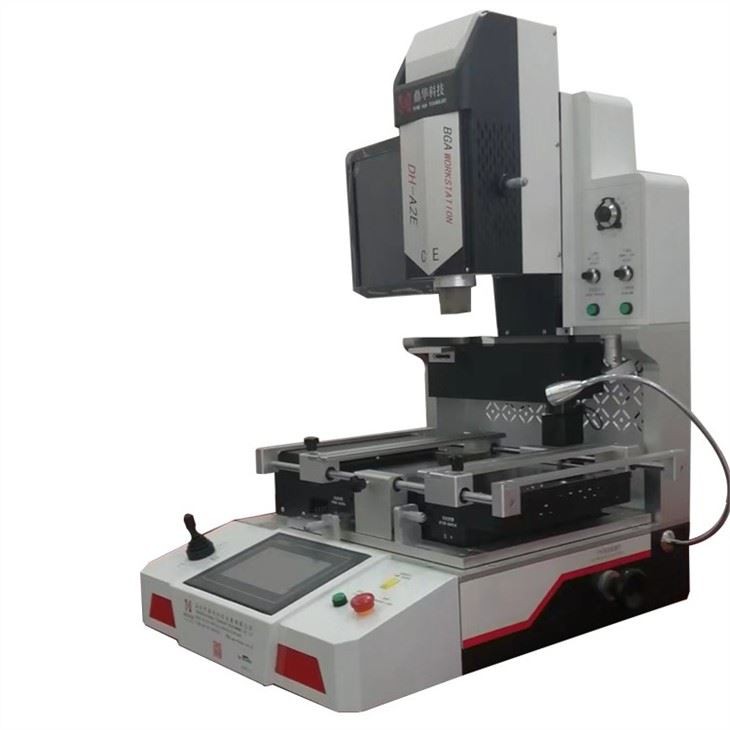

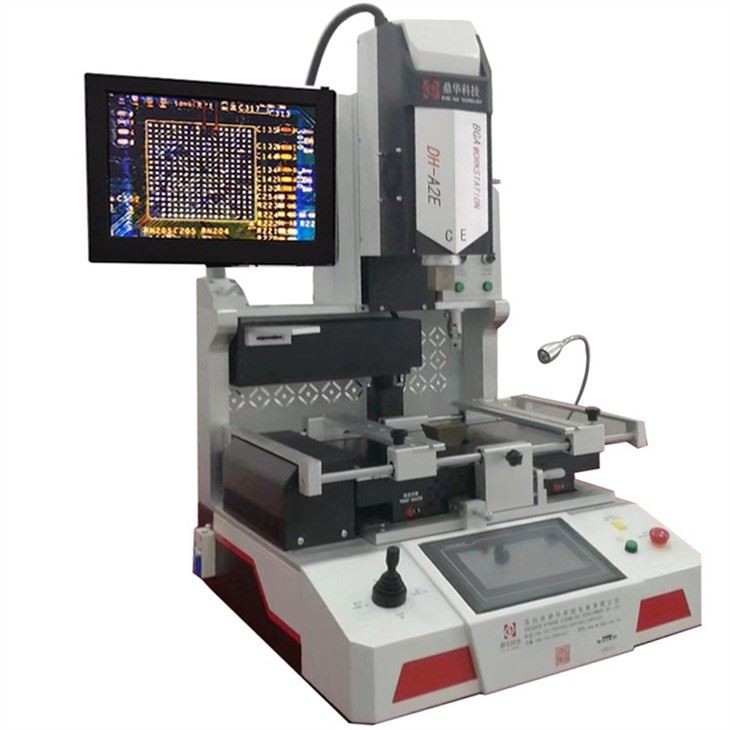

Mesin kerja semula LGA automatik sepenuhnya dengan jig dan muncung profesional

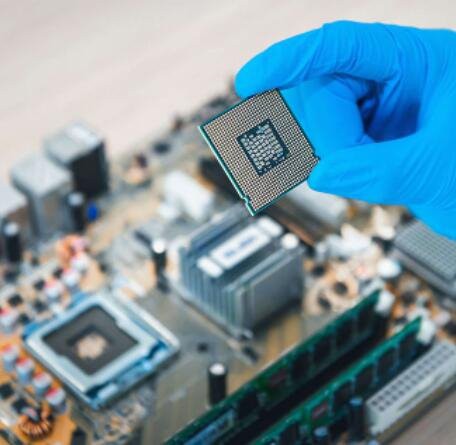

(Land Grid Array) Pakej cip dengan ketumpatan sesentuh yang sangat tinggi. LGA berbeza daripada cip tradisional dengan pin menonjol yang dimasukkan ke dalam soket. Cip LGA mempunyai pad rata di bahagian bawah bungkusannya yang menyentuh sesentuh pada soket motherboard.
Memandangkan struktur khas LGA, dan kerja semula pantas & kecekapan tinggi untuk dibaiki, kami menyediakan perkhidmatan tersuai untuk pembaikan cip LGA yang berbeza.
Mengeluarkan cip LGA
Maklumat asas
|
Model |
DH-A2E |
|
Bekalan kuasa |
110~220V +/- 10% 50/60Hz |
|
Kuasa yang diberi nilai |
5000W |
|
Pemanasan atas |
Udara panas yang boleh disesuaikan |
|
Pemanasan bahagian bawah |
pemanasan hibrid untuk PCBa dan tahap cip |
|
Melekap |
Penjajaran optik, prosedur yang boleh dilihat, ketepatan 0.01mm |
|
saiz PCB |
10 * 10% 7e450 * 500mm |
|
Cip disediakan |
1*1~80*80(lebih daripada 80*80mm, pilihan) |
|
Tahap automasi |
Automatik tinggi |
|
Pemasangan LGA |
Angkat dan ganti secara automatik ke papan induk |
|
Bola pematerian |
Plumbum atau bebas plumbum dan tampal pateri (menyediakan pengguna) |
|
Palam kuasa |
Sebagai keperluan pelanggan |
|
Kekerapan |
3 jam bekerja, 10 minit rehat |
|
Penyuap cip |
Bawa cip secara automatik untuk memateri atau menerima dan kembali |
|
muncung Jigs |
Sesuaikan 20*20~100*120mm (pilihan) Disesuaikan untuk LGA berbeza yang diambil atau diganti |
|
Dimensi |
600*700*850mm |
|
Berat badan |
70kg |
Prosedur untuk mengolah semula LGA

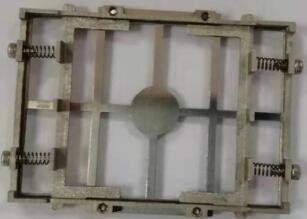

1. menyediakan jig seperti di bawah:
Menyesuaikan jig mengikut struktur LGA, lebar, panjang dan tinggi dan lain-lain yang boleh
pastikan keseluruhan LGA boleh diambil dan tidak merosakkan komponen dalaman cip.

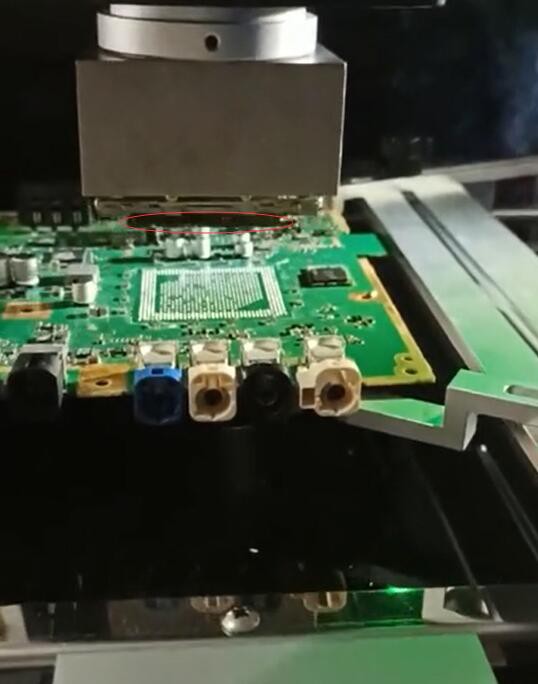

2. Menanggalkan/menyahpateri
Selepas menyahpateri LGA, keseluruhan LGA yang dipegang dengan jig dipasang secara automatik
penyuap cip mesin itu menunggu untuk dibersihkan.
Penyumpan cip dan kamera CCD optik berfungsi bersama, sentiasa secara automatik
buka dan tutup.
3. Menggunakan cip yang diperbaharui atau hanya insead cip baharu sepenuhnya.
Anda boleh mengelakkan kelewatan berminggu-minggu dan jumlah wang yang agak ketaradengan menggunakan kerja semula LGA. Apabila kelewatan kelihatan tidak dapat dielakkan, dilaksanakan dengan baikkerja semula akan membolehkan anda memenuhi tarikh akhir pelanggan anda. DH(Dinghua) telahberjaya melengkapkan pengalaman untuk sejumlah besar pelanggan, bermuladaripada perusahaan besar, contohnya, Google, Teleplan, Huawei dan Foxconn dsb.,ke kedai-kedai kecil, seperti, kedai pembaikan peribadi, tapak perkhidmatan selepas jualan yang dilantikdan seterusnya , kebanyakan mereka mempunyai dokumentasi rumit yang diperlukan untuk jaminandalam industri kritikal kebolehpercayaan.

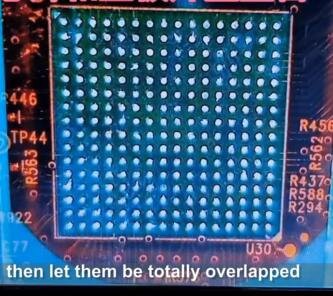

4. Proses penjajaran CCD optikal yang boleh dilihat
Selepas menjajarkan (cip akan diletakkan sepenuhnya pada kedudukan yang betulpada papan induk), cip akan dibawa secara automatikuntuk memateri.
5. Memateri secara automatik
Pasang secara automatik pada papan induknya, panas secara automatikmenggunakan pemanasan udara panas dan inframerah, malah secara automatik sejuk selepas itupenamat kerja.
Mengapa menggunakan DH(Dinghua) untuk kerja semula LGA?
Teknik pematerian lanjutan dan mesin yang berkelayakan tinggi dihasilkan,dan kerja semula LGA yang konsisten, boleh diulang, dan lebih-lebih lagi boleh dipercayai, yang seringmemerlukan penciptaan jig dan stensil unik, pelekat pateri papan,
dan kerap jugaikatan pad barukepada PCB. Selepas kerja semula selesai-kandang, papan diperiksa menggunakan endoskop dan X-ray untuk memastikankebolehpercayaan dan integriti rk. Syarikat bergantung pada DH(Dinghua) untuk melaksanakannya
ser-maksiat kerana kemahiran dan perhatian kami terhadap perincian semasa menuai LGA daripapan uit apabila komponen tidak tersedia.
DH(Dinghua)mempunyai pengalaman mendalam dalam membangunkan penyelesaian untuk LGA kerja semula yang boleh dipercayai
dan peralatan lain, seperti, mesin pemeriksa sinar-X dan mesin mengira sinar-X dsb.
